Hyundai Elantra: Головка блока цилиндров в сборе / Расположение компонентов и компонентов головки блока цилиндров
Hyundai Elantra AD (2016-2020) Руководство по ремонту
/
Механическая система двигателя
/
Головка цилиндра в сборе
/ Компоненты головки блока цилиндров и расположение компонентов

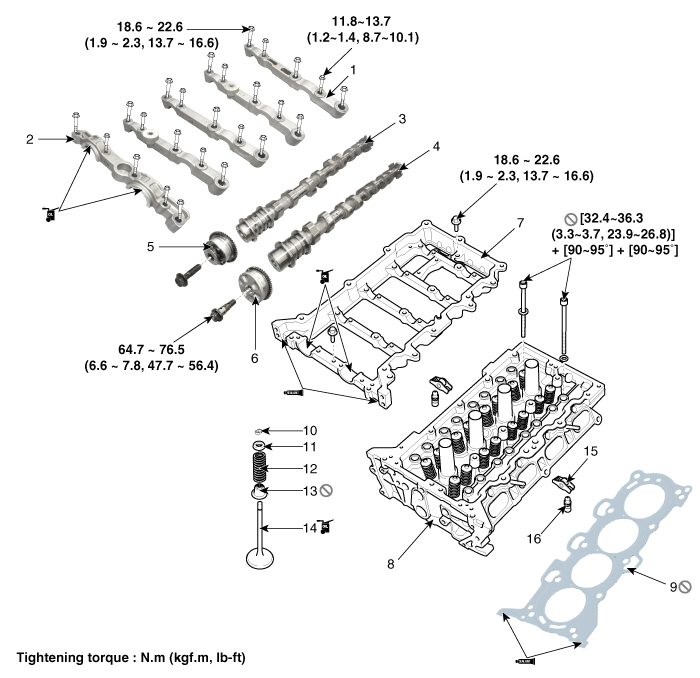

| Компоненты |
|
1. Крышка подшипника распредвала
2. Крышка переднего подшипника распредвала 3. Распредвал выпускных клапанов 4. Впускной распредвал 5. Выхлоп CVVT в сборе 6. Впускной CVVT в сборе |
7. Держатель кулачка
8. Головка блока цилиндров 9. Прокладка ГБЦ 10. Замок фиксатора 11. Фиксатор 12. Пружина клапана |
13. Сальник штока клапана
14. Клапан 15. Поворотный рычаг 16. Гидравлический компенсатор зазора (HLA) |
Процедуры ремонта CVVT и распределительного вала
Удаление
•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
Во избежание повреждений осторожно отсоединяйте разъемы проводки, удерживая часть разъема.
...
Процедуры ремонта головки блока цилиндров
Удаление
Для этой процедуры демонтаж двигателя не требуется.
•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
Во избежание повреждения головки блока цилиндров подождите ...
