Hyundai Elantra: Компоненты отопителя / блока отопителя и расположение компонентов

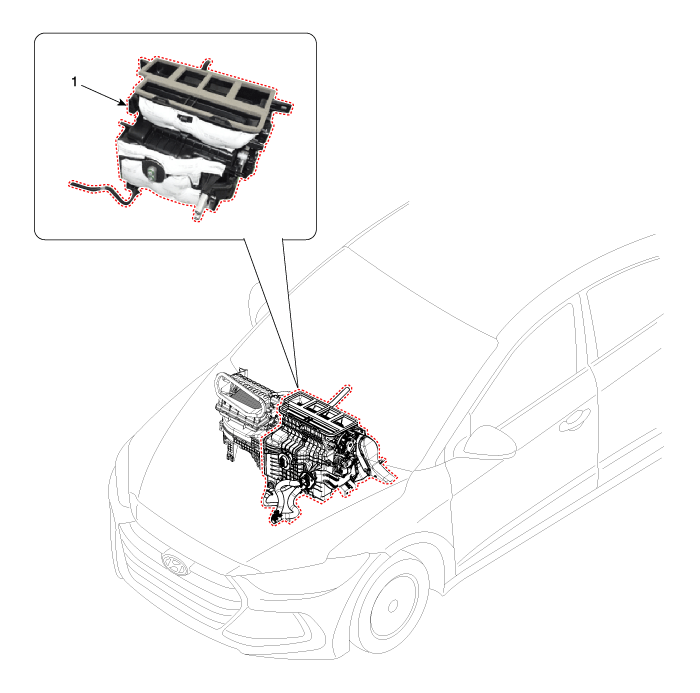

| Расположение компонента |
|
1. Блок отопителя в сборе
|
|

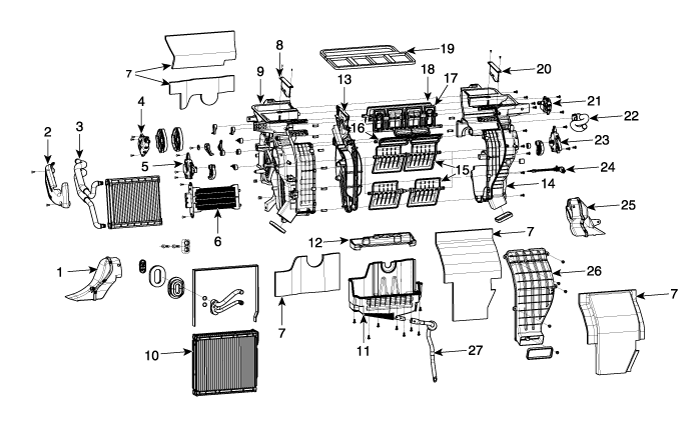

| Компоненты |
|
1. Душевой канал [LH]
2. Крышка радиатора отопителя 3. Сердечник нагревателя и узел уплотнения 4. Привод режима 5. Привод контроля температуры [LH] 6. Нагреватель ПТК 7. Прокладка блока отопителя 8. Воздушная направляющая [LH] 9. Корпус отопителя [левый] |
10. Блок активной зоны испарителя
11. Сердечник нагревателя в сборе 12. Нижняя изоляция испарителя 13. Сепаратор 14. Корпус отопителя [правый] 15. Температурная дверца в сборе 16. Сборка напольной двери 17. Вентиляционная дверца в сборе 18. Дверь дефорстера в сборе |
19. Уплотнение центрального воздуховода
20. Воздушная направляющая [RH] 21. Активатор автоматического предотвращения запотевания 22. Шланг 23. Привод контроля температуры [RH] 24. Термистор испарителя в сборе 25. Душевой канал [RH] 26. Крышка задней консоли 27. Сливной шланг |
Обогреватель
...
Процедуры ремонта отопителя
Замена
При поддевании отверткой с плоским наконечником или с помощью накладки
инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг
соответствующие части, чтобы предотвратить ...
