Hyundai Elantra: Компоненты привода отопителя/регулятора режима и расположение компонентов

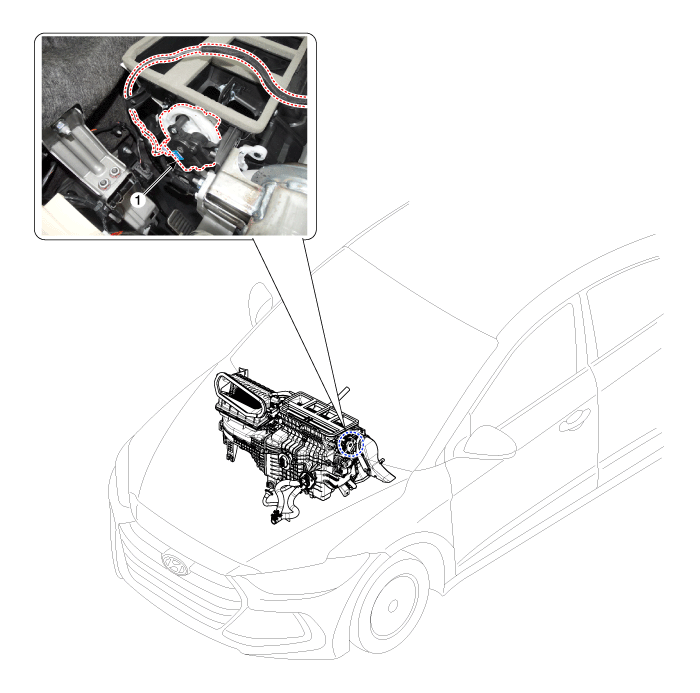

| Расположение компонентов |
|
1. Привод управления режимами
|
Процедуры ремонта привода контроля температуры
осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем привода регулятора температуры.
3.
Убедитесь, что исполнительный механизм регулирования температуры работает в
классная позиция, когда c ...
Исполнительный механизм управления режимами Описание и работа
Описание
Привод управления режимами расположен на блоке отопителя.
Он регулирует положение дверцы режимов, управляя
исполнительный механизм управления режимами по сигналу блока управления кондиционером. ...
Дополнительная информация:
Hyundai Elantra AD (2016-2020) Руководство по техническому обслуживанию: Выключатель стояночного тормоза Процедуры ремонта
Удаление
1.
Отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Отпустите стояночный тормоз.
3.
Снимите напольную консоль в сборе.
(См. Кузов — «Консоль пола»)
4.
Отсоедините разъем (А) выключателя стояночного тормоза.
5.
Ослабьте винт и снимите выключатель стояночного тормоза.
...
Hyundai Elantra AD (2016-2020) Руководство по техническому обслуживанию: Компоненты отопителя и расположение компонентов
Расположение компонента
1. Блок отопителя в сборе
Компоненты
1. Душевой канал [LH]2. Крышка радиатора отопителя 3. Сердечник нагревателя и уплотнение в сборе4. Исполнительный механизм режима5. Привод регулирования температуры [LH]6. Нагреватель PTC7. Накладка блока отопителя8. Воздушная направляющая [LH]9. Корпус отопителя [левый]10. Сердечник испарителя в сборе 11. Сердцевина отопителя...
