Hyundai Elantra: внутреннее зеркало заднего вида / электрохромное зеркало (ECM) с Система HomeLink®

Ваш автомобиль может быть оснащен Зеркало Gentex с автоматическим затемнением со встроенным беспроводным адаптером HomeLink® Система контроля.

Во время вождения в ночное время эта функция будет автоматически обнаруживать и помогать уменьшать блики зеркала заднего вида. HomeLink® Универсальный трансивер позволяет активировать дверь(и) гаража, электрическую ворота, домашнее освещение и т. д.

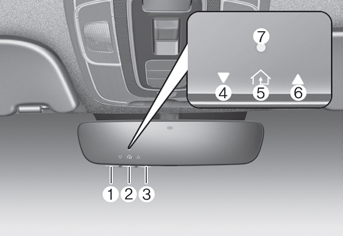

(1) Канал HomeLink 1
(2) Канал HomeLink 2
(3) Канал HomeLink 3
(4) Индикатор состояния устройства открывания двери гаража: Закрытие или Закрытие
(5) Индикатор работы HomeLink
(6) Индикатор состояния устройства открывания двери гаража: Открытие или Открыто
(7) Индикатор пользовательского интерфейса HomeLink

Безопасность ночного видения с автоматическим затемнением (NVS®) Зеркало (при наличии)

Зеркало NVS® автоматически помогает уменьшить блики, контролируя уровень освещенности в передней и задней части автомобиля. Любой объект, который загораживает любой из датчиков света ухудшит автоматическое затемнение особенность управления.

Ваше зеркало автоматически затемняется при обнаружении бликов от транспортных средств путешествие позади вас.

Зеркало по умолчанию находится в положении ВКЛ. каждый раз при запуске автомобиля.

Встроенное беспроводное управление HomeLink® Система

Беспроводная система управления HomeLink® может заменить до трех ручных радиочастотные (РЧ) передатчики с одно встроенное устройство. Этот инновационный функция выучит радиочастоту коды большинства современных передатчиков для управлять такими устройствами, как приводы ворот, устройства открывания гаражных ворот, замки входных дверей, системы безопасности, даже домашнее освещение. Как стандартные, так и с плавающим кодом передатчики могут быть запрограммированы следуя намеченным процедурам.

Дополнительная информация HomeLink® может можно найти по адресу: www.homelink.com, www. youtube.com/HomeLinkGentex или по телефону 1-800-355-3515.

Сохраните оригинальный передатчик Радиочастотное устройство, которое вы программируете для использования в других транспортных средствах, а также для будущего Программирование HomeLink®. Это также предположил, что при продаже автомобиль, запрограммированный HomeLink® кнопки должны быть стерты в целях безопасности.

ПРЕДУПРЕЖДЕНИЕ

Прежде чем программировать HomeLink® на открыватель гаражных ворот или оператор ворот, убедитесь, что люди и предметы отсутствуют пути устройства для предотвращения потенциальный вред или ущерб. Не используйте HomeLink® в любом гараже открыватель двери, которому не хватает безопасности требуются функции остановки и реверса федеральными стандартами безопасности США (эта включает в себя любую модель устройства открывания гаражных ворот изготовленные до 1 апреля 1982 г.). Гаражные ворота, которые не могут обнаружить объект - сигнал двери остановиться и реверс - не соответствует действующему стандарту США. Федеральные нормы безопасности. Использование гаража дверной замок без этих функций повышает риск серьезной травмы или смерть.

Программирование HomeLink®

Обратите внимание на следующее:

• При программировании гаражных ворот открывалка, рекомендуется припарковать автомобиль вне гаража.
• Рекомендуется, чтобы новая батарея помещаться в ручной передатчик устройства, запрограммированного на HomeLink® для более быстрого обучения и точная передача радиочастоты сигнал.
• Для некоторых автомобилей может потребоваться Кнопка запуска/остановки двигателя должна находиться в Позиция ACC (или «Аксессуары») для программирование и/или управление HomeLink®.
• В случае, если еще есть трудности с программированием или вопросы после выполнения шагов программирования перечисленных ниже, свяжитесь с HomeLink® по адресу: www.homelink.com, www.youtube.com. com/HomeLinkGentex или по телефону 1-800-355-3515.

Программирование

Чтобы запрограммировать большинство устройств, следуйте этим инструкции:

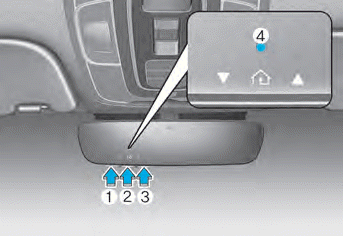

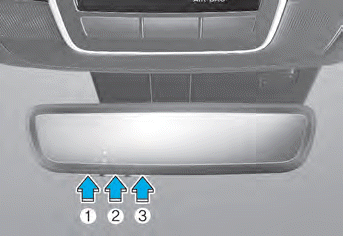

1. Нажмите и отпустите кнопку (1), (2) или (3).

• Если индикатор (4) горит в Оранжевый, перейдите к шагу 3), так как это новое программирование.
• Если индикатор (4) постоянно включен или быстро мигает зеленым цветом несколько раз, перейдите к шагу 2), так как запрограммированная кнопка.

2. Нажмите и удерживайте нужную кнопку. запрограммировать примерно на 15- 25 секунд, пока светодиод не начнет мигать Оранжевый несколько раз.

3. Держите оригинальный механизм открывания гаражных ворот. Передатчик рядом с зеркалом HomeLink.

4. Нажмите оригинальный передатчик кнопку до тех пор, пока не загорится индикатор (4). горит постоянно или мигает Зеленый примерно 10 секунд и это указывает на то, что программирование завершенный.

5. Однако индикатор (4) мигает постоянно горит зеленым, но если устройство открывания гаражных ворот не работает, пожалуйста, продолжайте следовать шагу 6 и 7 («Программирование скользящего кода» процедуры).

6. Плотно нажмите и отпустите кнопку «Обучение». кнопку «Smart» или «Program» во время индикатор (4) мигает зеленым цветом. После нажатия кнопки у вас есть примерно 30 секунд, чтобы начать следующий шаг.

Информация

На электродвигателе устройства открывания гаражных ворот (безопасность двигатель ворот и т. д.) найдите «Обучение», Кнопка «Smart» или «Program». Этот обычно можно найти там, где висит антенный провод крепится к головке мотора устройства (см. руководство по устройству, чтобы определить эту кнопку). Название и цвет кнопка может отличаться в зависимости от производителя. А лестница и/или второй человек могут упростить следующие шаги.

7. Вернитесь к автомобилю и сильно нажмите, удерживайте две секунды и отпустите Кнопка HomeLink до трех раз. Не нажимайте кнопку HomeLink быстро. На данный момент программирование готово, и ваше устройство должно работать, когда кнопка HomeLink нажал и отпустил.

Информация

• Некоторые открыватели гаражных ворот требуют нажать запрограммированную кнопку на зеркало до трех раз сразу после программирование только что завершено для управлять воротами гаража.
• Индикатор (4) включается в Оранжевый и мигает около 60 секунд, в режиме программирования и если программирование не удалось в течение 60 секунд программа режим будет прерван.

Теперь HomeLink® должен активировать ваш скользящий код есть устройство.

Оператор ворот и канадское программирование

Во время программирования ваш КПК передатчик может автоматически остановиться передача. Продолжайте нажимать кнопку Встроенное беспроводное управление HomeLink® Системная кнопка, пока вы нажимаете и нажимаете («цикл») ваш ручной передатчик каждые две секунды, пока частота сигнал изучен. Индикатор свет будет мигать медленно, а затем быстро через несколько секунд после успешного обучение.

Операционная домашняя ссылка

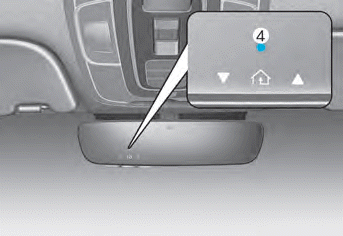

1. Нажмите и отпустите одну из Кнопки HomeLink (1, 2 или 3), которые запрограммировано.

2. Индикатор HomeLink (4) загорится. работать, как показано ниже:

- Указывает зеленый и постоянно ВКЛ (фиксированный код двери гаража Открывалка)
- Быстро мигает зеленым (катится Код открывания гаражных ворот)

Стирание кнопок HomeLink®

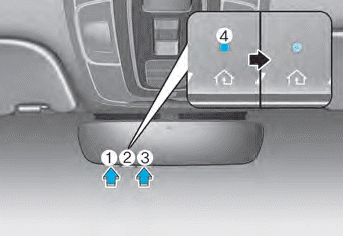

1. Нажмите и удерживайте кнопку (1) и (3) одновременно.

2. Индикатор (4) повернут непрерывно горит оранжевым в течение примерно 10 секунд.

3. Затем цвет индикатора (4) меняется на зеленый и быстро мигает. Отпустите кнопки, как только загорится зеленый индикатор мигает.

4. Теперь кнопка HomeLink (1), (2) и (4) воспоминания все стерты.

NVS® является зарегистрированным товарным знаком и Z-Nav™ является торговой маркой Gentex. Корпорация, Зеландия, Мичиган. HomeLink® является зарегистрированным товарным знаком принадлежит Джонсон Контролс, Инкорпорейтед, Милуоки, Висконсин.

Информация

Это устройство соответствует части 15 Правила ФКС.

Эксплуатация зависит от следующих трех условия:

1. Это устройство не может нанести вред помехи и

2. Это устройство должно принимать любые принимаемые помехи, в том числе помехи, которые могут вызвать нежелательные операция.

3. Трансивер протестирован и соответствует требованиям FCC и Правила Министерства промышленности Канады. Изменения или модификации, явно не одобренные стороной, ответственной за соблюдение может аннулировать право пользователя на управлять устройством.

Программирование двусторонней связи

1. Заполните домашнюю ссылку Сначала «программирование».

2. До первых 10 раз HomeLink кнопка нажимается после программирование, следующие шаги ДОЛЖЕН иметь место, чтобы запрограммировать двустороннее коммуникация. (только для некоторых старых гаражные ворота)

3. Нажмите и отпустите запрограммированную Кнопка HomeLink для активации Гаражная дверь.

4. Как только ворота гаража остановятся, нажмите и отпустите кнопку «Обучение» или «Умная» кнопка на воротах гаража открытие в течение 1 минуты с момента нажатия запрограммированной HomeLink кнопка на зеркале.

5. Если оба индикатора (4) и (5) быстро мигает в течение примерно 5 секунд, двусторонняя синхронизация есть завершенный.

Информация

Некоторые новые устройства открывания гаражных ворот обеспечивают синхронизация двусторонней связи при программировании оригинала передатчик.

Двусторонняя связь

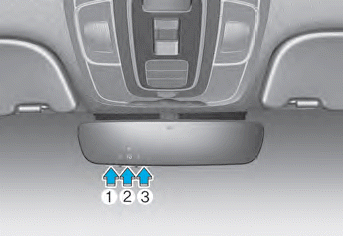

1. Нажмите и отпустите кнопку (1), (2) или (3).

2. Индикатор (4) и (5) работает как ниже:

- Если индикатор (4) мигает оранжевым, это указывает на то, что дверь гаража «закрытие».
- Если индикатор (4) горит постоянно в зеленом, это означает, что гараж дверь "закрыта".
- Если индикатор (5) мигает оранжевым, это указывает на то, что дверь гаража «Открытие».
- Если горит индикатор (5) постоянно горит зеленым, это указывает что ворота гаража «открыты».
- Если индикатор (4) или (5) не повернуться к зеленому, это означает, что последнее состояние двери гаража не было получил должным образом. Домашняя ссылка зеркало пытается получить последний известное состояние гаражных ворот для несколько секунд.

Вызов состояния гаражных ворот

Зеркало Homelink с двусторонней связью обеспечивает возможность просмотра последнее сохраненное сообщение из гаража открыватель двери. Для того, чтобы вспомнить последний известный статус последнего активированного устройства, нажмите кнопки «1 и 2» ИЛИ «2 и 3» одновременно.

• Если индикатор (4) горит постоянно зеленым, это означает, что последний активированное устройство было «закрыто» должным образом.
• Если индикатор (5) горит постоянно зеленым, это означает, что последний активированное устройство было «открыто» правильно.

Информация

Двусторонняя дальность связи между «автомобилем» и «гаражной дверью» открывашка» составляет 100 м.

Ассортимент может быть уменьшен или увеличен немного из-за препятствий вокруг устройство открывания гаражных ворот, таких как дома или деревья.
