Hyundai Genesis: система Premium AVN / разъем AUX, описание и работа
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Электрическая система кузова
/
AVN-система премиум-класса
/ Разъем AUX Описание и работа
| Описание |

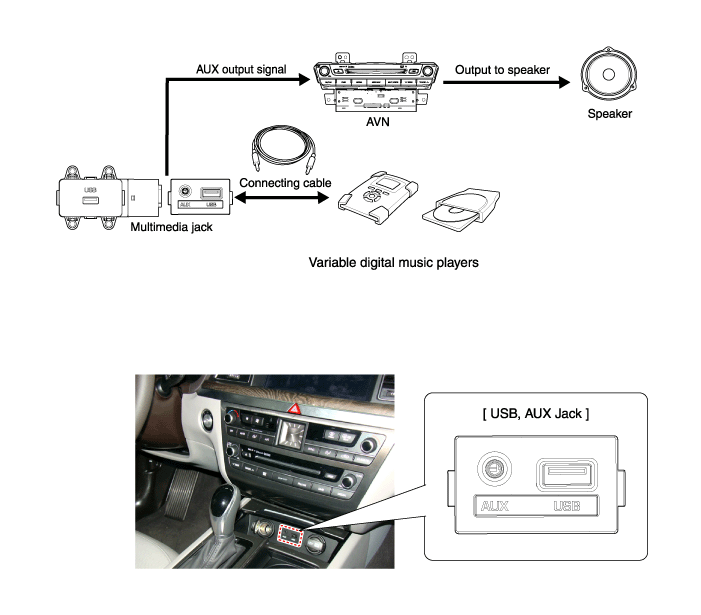

Мультимедийный разъем на верхней крышке консоли предназначен для
клиенты, которые любят слушать внешние портативные музыкальные плееры, такие как
MP3 и т. д., через аудиосистему автомобиля, когда она подключена к
этот джек. Клиент имеет эту дополнительную опцию.
В случае искажения звука, исходящего от AUX-подключенного
внешних музыкальных проигрывателей, аудиоблок может быть неисправен, но
выходной уровень плеера не соответствует спецификации AUX.
Схема разъема AUX
Принципиальная электрическая схема
...
Гнездо AUX Процедуры ремонта
Удаление
1.
Отсоедините (-) клеммы аккумуляторной батареи.
2.
Снимите напольную консоль в сборе.
(См. Кузов — «Узел напольной консоли»)
3.
Снимите лоток мультимедийного разъема (A), предварительно ослабив...
