Hyundai Genesis: Премиальная система AVN / Пульт дистанционного управления на рулевом колесе (SWRC) Процедуры ремонта

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Электрическая система кузова / AVN-система премиум-класса / Пульт дистанционного управления на руле (SWRC) Процедуры ремонта

осмотр
Систему дистанционного управления рулевым колесом (SWRC) можно диагностировать GDS, потому что он получает и отправляет сигналы через связь CAN.
1.
Проверьте сопротивление между клеммами в каждом положении переключателя (левое).

[Аудио]
Выключатель
Соединитель
Терминал
Сопротивление
(±5%)
Распознавание речи
6~8
18,81к?
ИСКАТЬ
6~8
4,51к?
ПОИСК DN
6~8
2,11к?
Режим
6~8
6,71к?
ОТПРАВЛЯТЬ
6~8
430?
КОНЕЦ
6~8
1,11к?
НЕМОЙ
1~8
0
ГРОМКОСТЬ ВВЕРХ
2~3
-
ТОМ ДН
2~3
-

2.
Проверьте сопротивление между клеммами в каждом положении переключателя (RH).

[Круиз]
Выключатель
Соединитель
Терминал
Сопротивление
(±5%)
ОТМЕНА
2~3
180?
РЕС+
2~3
550?
НАБОР-
2~3
330?
Круиз ВКЛ/ВЫКЛ
2~3
880?
Пространство между автомобилями
2~3
2,54к?

Диагностика с помощью GDS
1.
В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (GDS).
Диагностическая система (GDS) предоставляет следующую информацию.
(1)
Самодиагностика: проверка неисправности и кодового номера (DTC)
(2)
Текущие данные: проверка состояния входных/выходных данных системы.
(3)
Проверка срабатывания: Проверка состояния работы системы
(4)
Дополнительные функции: управление другими функциями, включая настройку параметров системы и регулировку нулевой точки.
2.
Выберите «Модель автомобиля» и пульт дистанционного управления на руле. система (SWRC) для проверки автомобиля с тестер.
3.

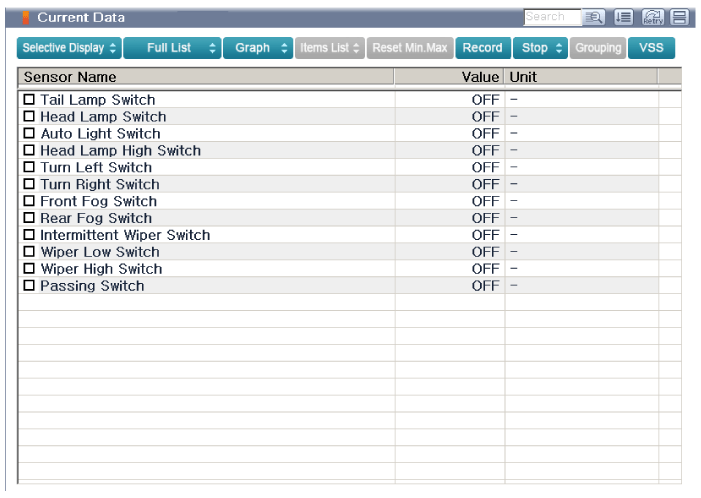

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.

4.
Чтобы принудительно активировать входное значение проверяемого модуля, выберите опцию «Проверка активации».
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите модуль подушки безопасности водителя.
(См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)
3.
Снимите винт с крышки рулевого управления.

4.
Снимите заднюю крышку рулевого управления (А).

5.
Отсоедините разъем дистанционного управления на рулевом колесе (А).

6.
Выверните винт и ослабьте рулевой пульт дистанционного управления (А).

Монтаж
1.
Установите пульт дистанционного управления на рулевом колесе после подключения разъема.
2.
Установите модуль подушки безопасности водителя.
3.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
Принципиальные схемы пульта дистанционного управления на рулевом колесе (SWRC)
Принципиальная электрическая схема ...
Компоненты антенны AVN и расположение компонентов
Компоненты ...
