Hyundai Genesis: схемы премиальной системы AVN / пульта дистанционного управления на рулевом колесе (SWRC)

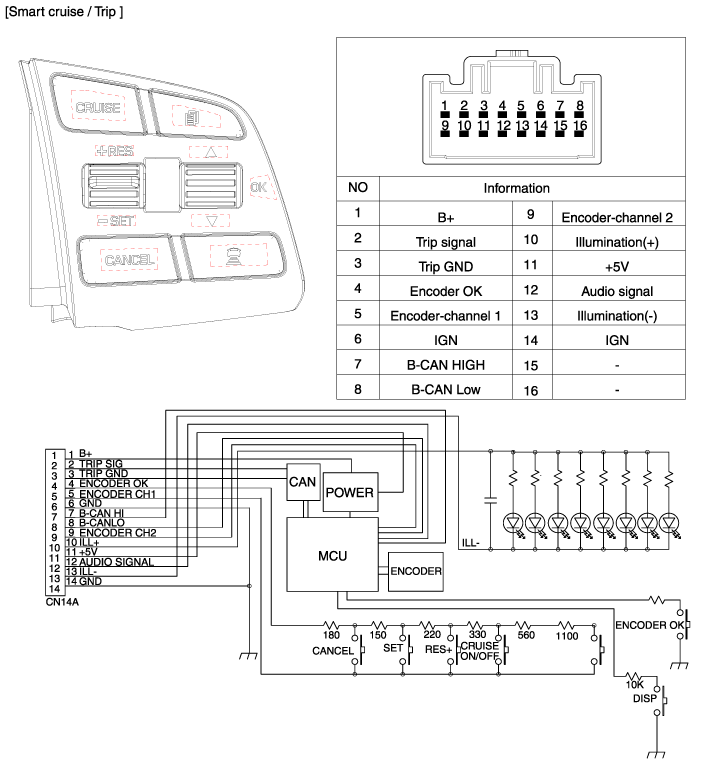

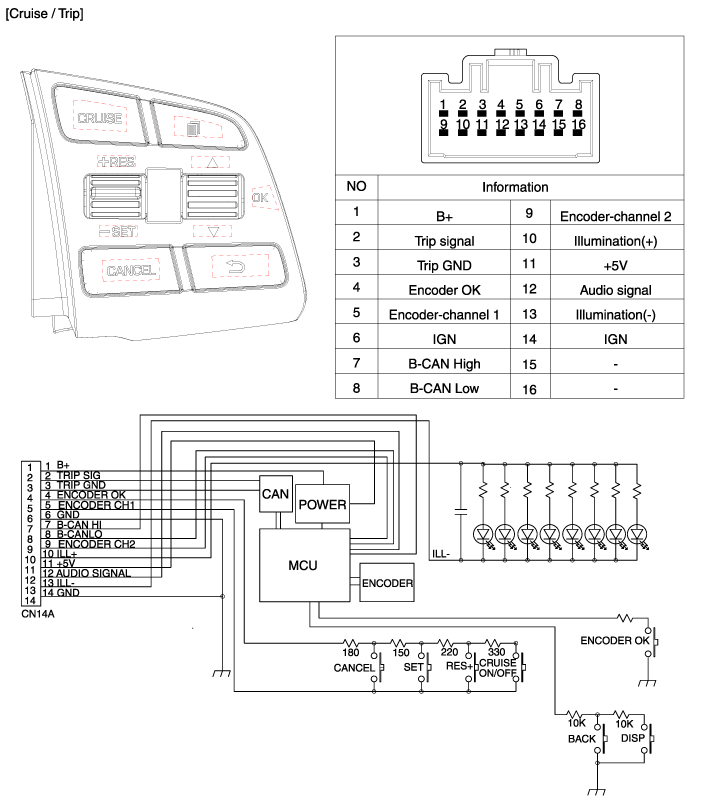

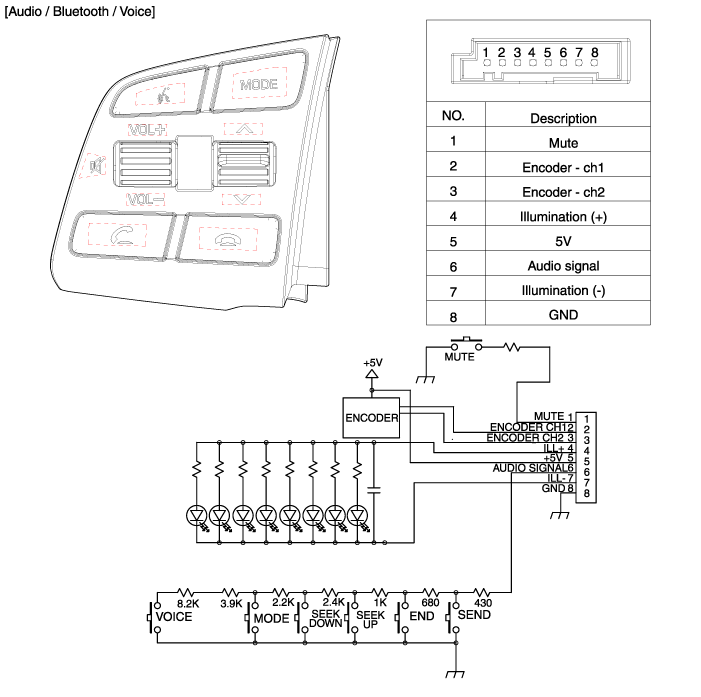

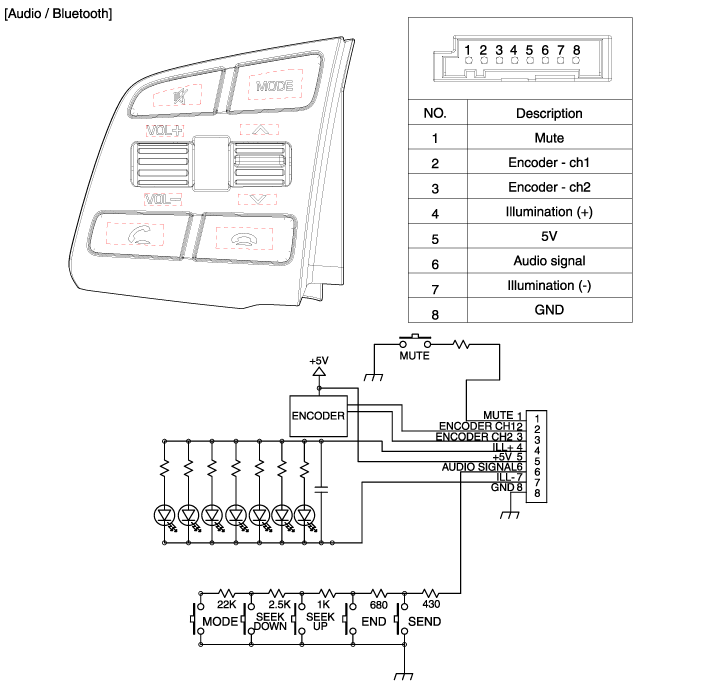

Принципиальная электрическая схема
