Hyundai Genesis: система AVN премиум-класса / расположение компонентов внешнего усилителя мощности и компонентов
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Электрическая система кузова
/
AVN-система премиум-класса

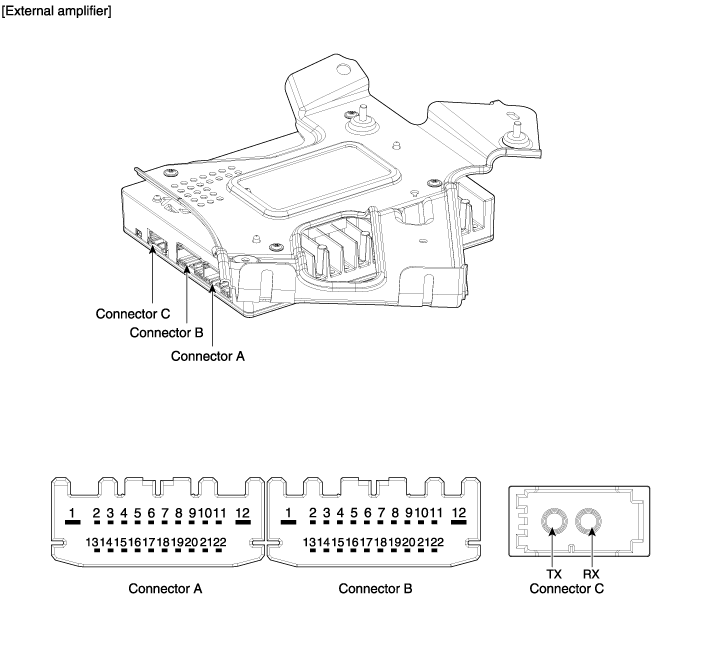

/ Внешние компоненты AMP и расположение компонентов
| Компоненты |
|
НЕТ.
|
Соединитель А
|
НЕТ.
|
Соединитель Б
|
НЕТ.
|
Соединитель С
|
|
1
|
-
|
1
|
ЗАЗЕМЛЕНИЕ
|
1
|
передача инфекции
(Тх) |
|
2
|
Передний центр (-)
|
2
|
Передний левый СЧ/ВЧ-динамик(+)
|
2
|
прием (Rx)
|
|
3
|
Передний центр (+)
|
3
|
Передний левый СЧ/ВЧ динамик (-)
|
3
|
?
|
|
4
|
Сабвуфер (-)
|
4
|
Левый объемный звук (+)
|
4
|
|
|
5
|
Сабвуфер (+)
|
5
|
Левый объемный звук (-)
|
5
|
|
|
6
|
-
|
6
|
-
|
6
|
|
|
7
|
-
|
7
|
-
|
7
|
|
|
8
|
Фронтальный бас(левый)(+)
|
8
|
-
|
8
|
|
|
9
|
Передний бас(левый)(-)
|
9
|
-
|
9
|
|
|
10
|
Передний бас(RH)(-)
|
10
|
-
|
10
|
|
|
11
|
Фронтальный бас(RH)(+)
|
11
|
-
|
11
|
|
|
12
|
-
|
12
|
Б (+)
|
12
|
|
|
13
|
левый СЧ/ВЧ динамик(-)
|
13
|
бас (левый) (-)
|
13
|
|
|
14
|
левый СЧ/ВЧ динамик(+)
|
14
|
бас (левый) (+)
|
14
|
|
|
15
|
правый СЧ/ВЧ динамик(-)
|
15
|
Сдержанный (-)
|
15
|
|
|
16
|
Правый СЧ/ВЧ динамик(+)
|
16
|
Зарезервировано (+)
|
16
|
|
|
17
|
бас (правая) (-)
|
17
|
-
|
17
|
|
|
18
|
бас (правая) (+)
|
18
|
МОЖЕТ (-)
|
18
|
|
|
19
|
Передний СЧ/ВЧ динамик(+)
|
19
|
МОЖЕТ (+)
|
19
|
|
|
20
|
Передний СЧ/ВЧ динамик(-)
|
20
|
-
|
20
|
|
|
21
|
Объемный (правый) (-)
|
21
|
IGN1
|
21
|
|
|
22
|
Объемный (правый) (+)
|
22
|
АКК
|
22
|
