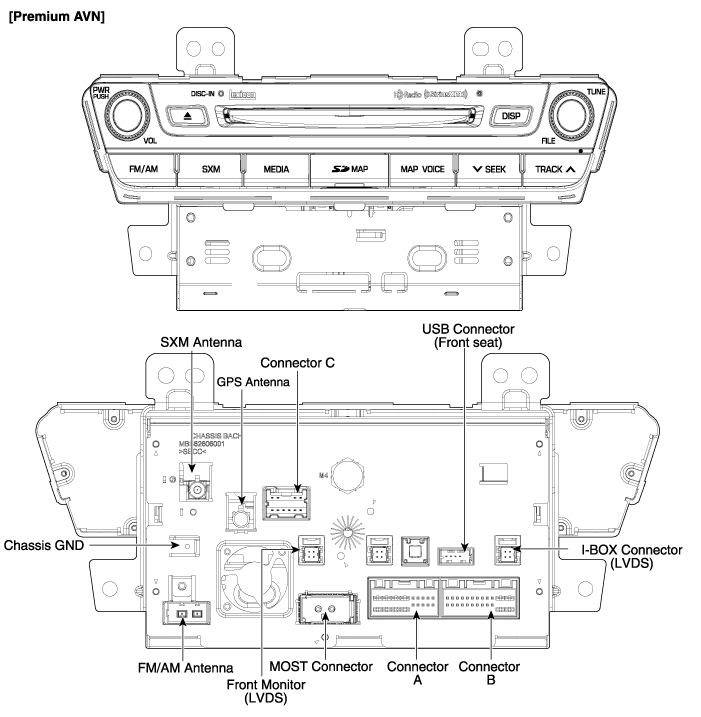

Компоненты и расположение компонентов головного устройства AVN (аудио-видео навигации)
Место в руководстве: Электрическая система кузова
~1мин чтения

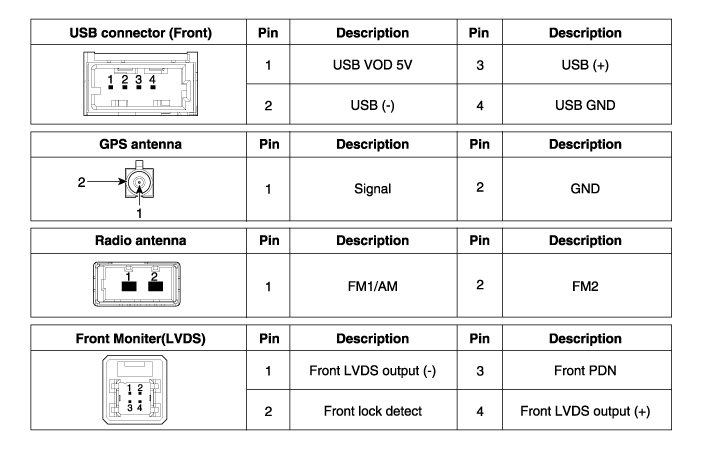

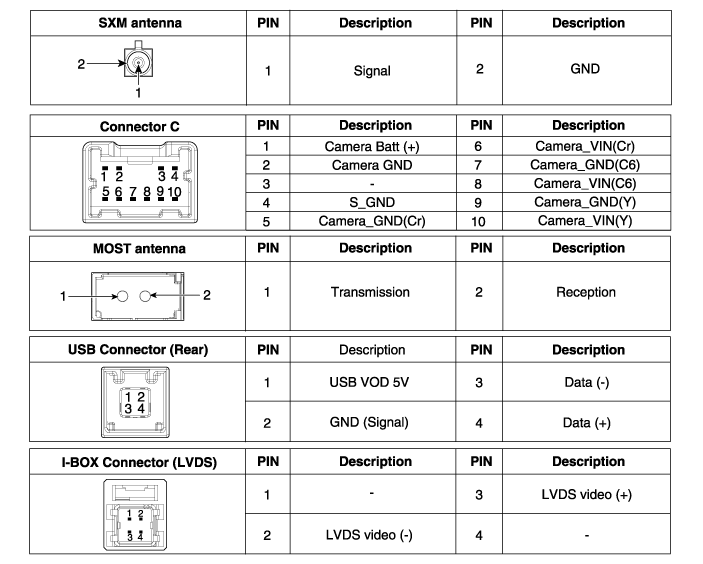

Компоненты

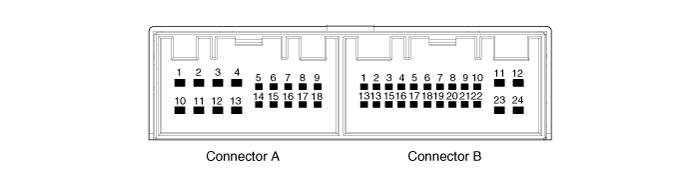

| Нет. | Соединитель А | Соединитель Б |
| 1 | - | ММ МОЖЕТ ВЫСОКАЯ |
| 2 | ЖК-монитор заднего сиденья ВКЛ./ВЫКЛ. | - |
| 3 | - | Высокоскоростной CAN (+) |
| 4 | - | - |
| 5 | - | Видеоэкран AUX GND |
| 6 | - | ИГН 1 В(+) |
| 7 | i-BOX микрофон (+) | Вспомогательное видео |
| 8 | Освещение (+) | ДОПОЛНИТЕЛЬНЫЙ Р |
| 9 | Обеспечить регресс | - |
| 10 | Экран микрофона i-BOX GND | МИК(+) |
| 11 | - | АКК |
| 12 | - | Б(+) |
| 13 | - | ММ CAN низкий |
| 14 | ЖК-монитор переднего сиденья ВКЛ./ВЫКЛ. | - |
| 15 | - | Высокоскоростной CAN (-) |
| 16 | i-BOX микрофон (-) | Скорость автомобиля |
| 17 | Освещение (-) | Экран микрофона GND |
| 18 | Антенна Б(+) | Аудиоэкран AUX GND |
| 19 | ? | AUX видео GND |
| 20 | ДОПОЛНИТЕЛЬНОЕ ОБНАРУЖЕНИЕ | |
| 21 | ВСПОМОГАТЕЛЬНЫЙ Л | |
| 22 | МИК(-) | |
| 23 | М ЗАЗЕМЛЕНИЕ | |
| 24 | М ЗАЗЕМЛЕНИЕ |
