Hyundai Genesis: Система AVN / Головное устройство AVN (аудио-видео-навигация) Компоненты и расположение компонентов
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Электрическая система кузова
/
Система АВН
/ Головное устройство AVN (аудио-видео навигация) Компоненты и расположение компонентов

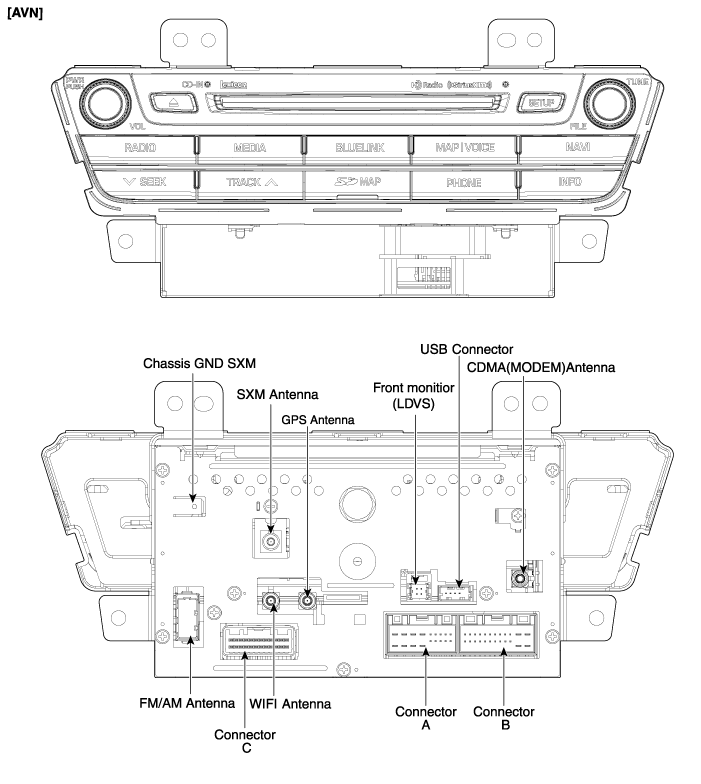

| Компоненты |

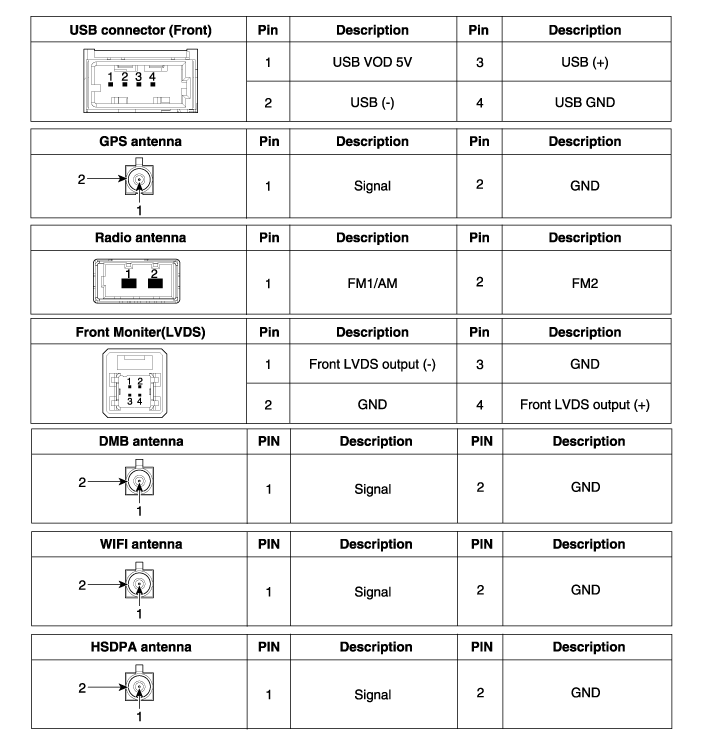

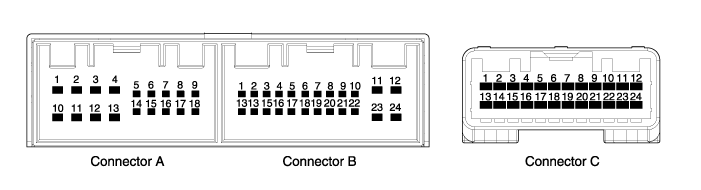

Информация о выводах разъема
|
Нет.
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
-
|
Мультимедиа-CAN (высокий)
|
P-CAN (низкий)
|
|
2
|
-
|
-
|
P-CAN (высокий)
|
|
3
|
-
|
-
|
Монитор touch_CAN (-)
|
|
4
|
-
|
-
|
Монитор touch_CAN (+)
|
|
5
|
SPDIF экран GND
|
-
|
-
|
|
6
|
SPDIF (+)
|
Сигнал клавиатуры МТС
|
ЗАЗЕМЛЕНИЕ
|
|
7
|
-
|
Разъем AUX (видео)
|
Камера_C
|
|
8
|
Освещение (+)
|
Вход AUX R
|
Видео GND_C
|
|
9
|
Сигнал заднего хода
|
Разъем AUX (защитный)
|
-
|
|
10
|
-
|
МИК (+)
|
-
|
|
11
|
-
|
Б (+)
|
Кузов-CAN (высокий)
|
|
12
|
-
|
Б (+)
|
Кузов-CAN (низкий)
|
|
13
|
-
|
Мультимедиа-CAN (низкий)
|
-
|
|
14
|
ИГН 1 (+)
|
-
|
ПОДУШКА БЕЗОПАСНОСТИ (только модем)
|
|
15
|
SPDIF (-)
|
-
|
-
|
|
16
|
-
|
Скорость автомобиля
|
НАВИ ГОЛОС (-)
|
|
17
|
Освещение (-)
|
Клавиатура МТС (земля)
|
НАВИ ГОЛОС (+)
|
|
18
|
Антенна Б(+)
|
АКК
|
-
|
|
19
|
?
|
Разъем AUX (защитный)
|
-
|
|
20
|
Разъем AUX (обнаружение)
|
-
|
|
|
21
|
AUX левый вход
|
ЗАЗЕМЛЕНИЕ
|
|
|
22
|
МИК (-)
|
Видео GND_Y
|
|
|
23
|
ЗАЗЕМЛЕНИЕ
|
Камера_Y
|
|
|
24
|
ЗАЗЕМЛЕНИЕ
|
Кармера Б(+)
|
Описание и работа
Описание
система АВН
В системе AVN улучшен поиск информации и удобство
манипуляций для водителя за счет упрощения работы системы
опыт и унификация отображения ...
Процедуры ремонта головного устройства AVN(Audio Video Navigation)
Удаление
-
Будьте осторожны, чтобы не поцарапать аварийную подушку и связанные с ней детали.
-
Перед снятием головного устройства AVN извлеките все диски, чтобы не повредить загрузочный механизм DVD-плеера. ...
