Hyundai Genesis: система AVN / внешние компоненты AMP и расположение компонентов

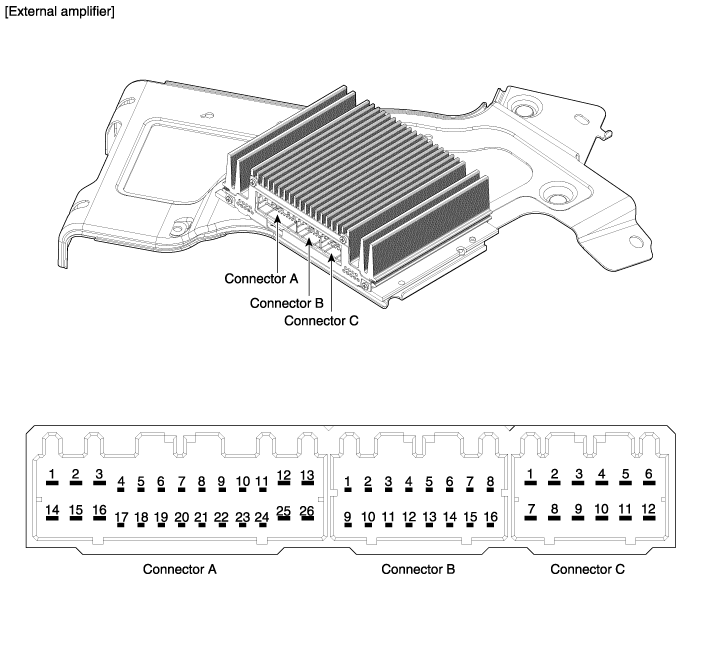

Компоненты

НЕТ.	Соединитель А	НЕТ.	Соединитель Б	НЕТ.	Соединитель С
1	Б (+)	1	-	1	Правая сторона низкая (+)
2	Б (+)	2	-	2	Левая сторона низкая (+)
3	Б (+)	3	-	3	СЧ/ВЧ-динамик правый передний (+)
4	-	4	-	4	Левый передний СЧ/ВЧ динамик (+)
5	Мультимедиа-CAN (высокий)	5	-	5	Правая передняя дверь (+)
6	Мультимедиа-CAN (низкий)	6	-	6	Левая передняя дверь (+)
7	АКК	7	-	7	Правая сторона низкая (-)
8	-	8	-	8	Левая сторона низкая (-)
9	-	9	-	9	СЧ/ВЧ-динамик правый передний (-)
10	-	10	-	10	Левый передний среднечастотный/высокочастотный динамик (-)
11	Звук НАВИ (+)	11	-	11	Правая передняя дверь (-)
12	Сабвуфер 2 (+)	12	-	12	Левая передняя дверь (-)
13	Сабвуфер 1 (+)	13	-	13
14	ЗАЗЕМЛЕНИЕ	14	-	14
15	ЗАЗЕМЛЕНИЕ	15	-	15
16	ЗАЗЕМЛЕНИЕ	16	-	16
17	-	17		17
18	SPDIF (+)	18		18
19	SPDIF (-)	19		19
20	SPDIF GND (экран)	20		20
21	-	21		21
22	-	22		22
23	-	23
24	Звук НАВИ (-)	24
25	Сабвуфер 2 (-)	25
26	Сабвуфер 1 (-)	26
