Hyundai Genesis: схематические схемы системы AVN / пульта дистанционного управления на рулевом колесе (SWRC)

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Электрическая система кузова / Система АВН / Принципиальные схемы пульта дистанционного управления на рулевом колесе (SWRC)

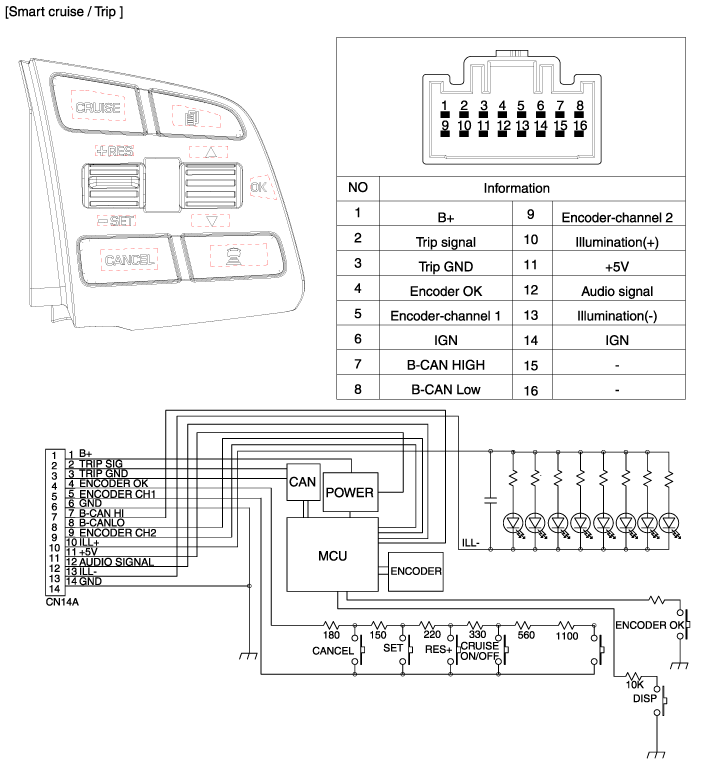

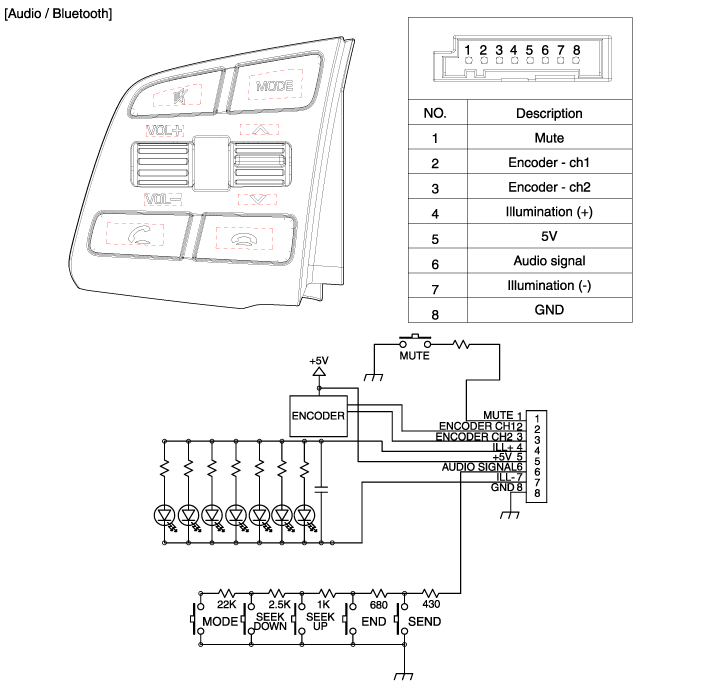

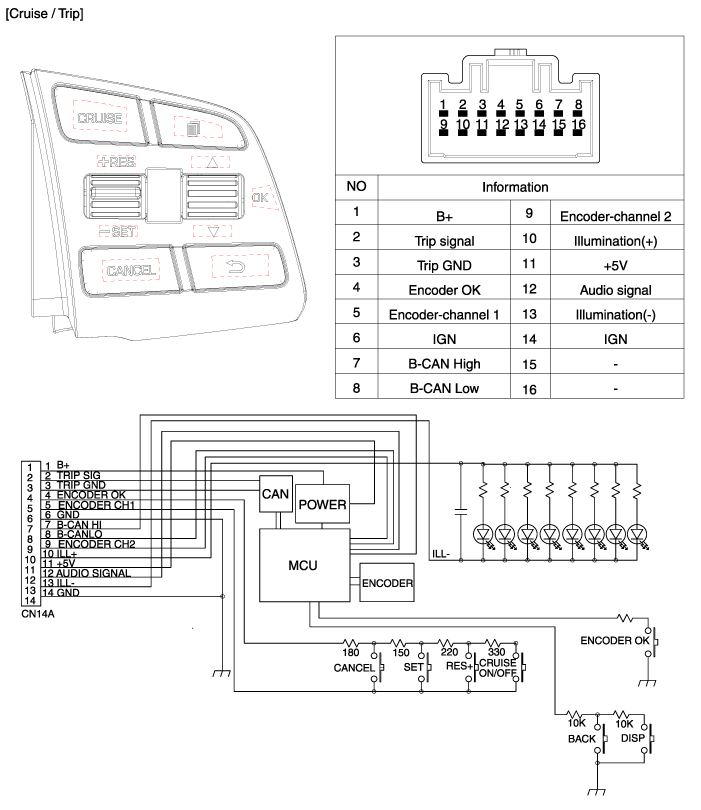

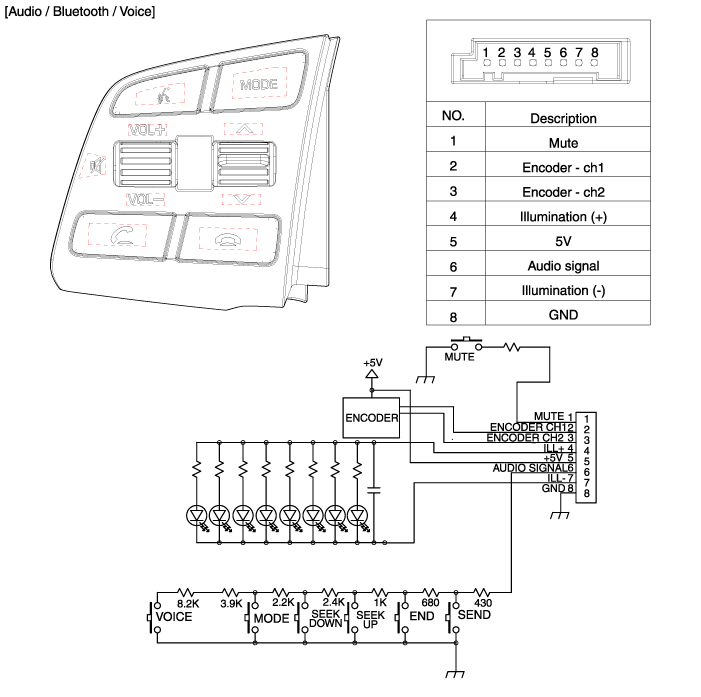

Принципиальная электрическая схема

Пульт дистанционного управления на рулевом колесе (SWRC) Компоненты и расположение компонентов
Компоненты 1. Левый верхний переключатель дистанционного управления (аудио)2. Правый верхний переключатель дистанционного управления (Круиз+бортовой компьютер) ...
Описание и работа пульта дистанционного управления на рулевом колесе (SWRC)
Описание Пульт дистанционного управления на рулевом колесе (SWR) состоит из четыре переключателя и правый верхний переключатель оснащен Body CAN модуль связи. Левый нижний пульт...
