Hyundai Genesis: система кондиционирования воздуха / Компоненты и расположение компонентов

Индекс расположения компонентов

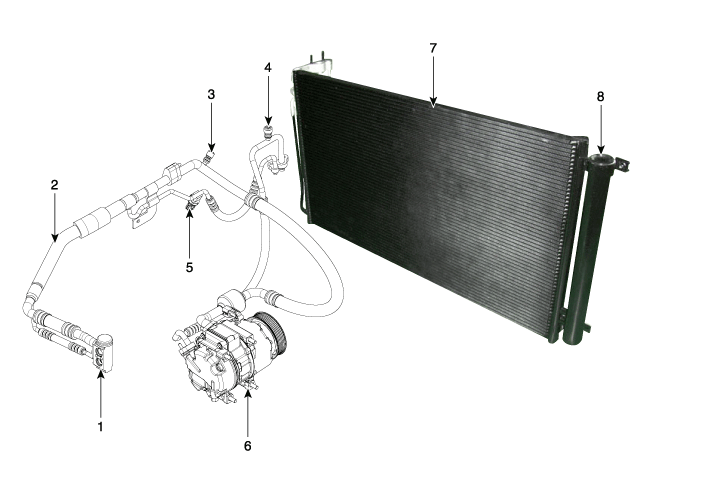

[Лямбда-двигатель]

1. Расширительный клапан 2. Сборка всасывающей и жидкостной трубки 3. Сервисный порт (низкое давление) 4. Сервисный порт (высокое давление)

5. Датчик давления кондиционера (APT) 6. Компрессор 7. Конденсатор 8. Ресивер-осушитель

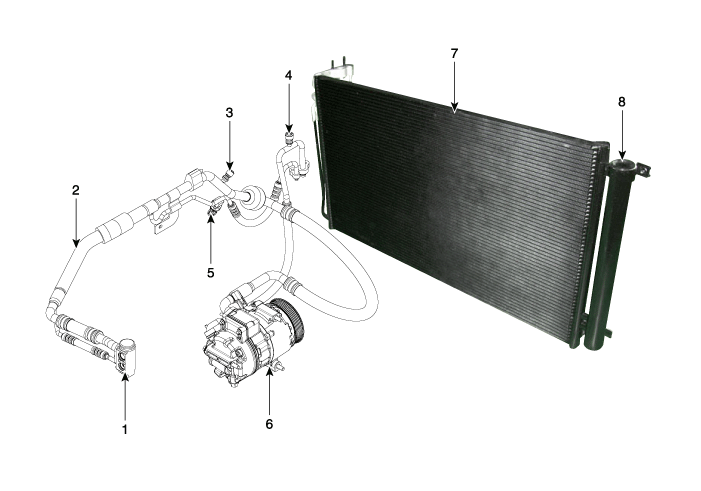

[Двигатель Тау]

1. Расширительный клапан 2. Сборка всасывающей и жидкостной трубки 3. Сервисный порт (низкое давление) 4. Сервисный порт (высокое давление)

5. Датчик давления кондиционера (APT) 6. Компрессор 7. Конденсатор 8. Ресивер-осушитель

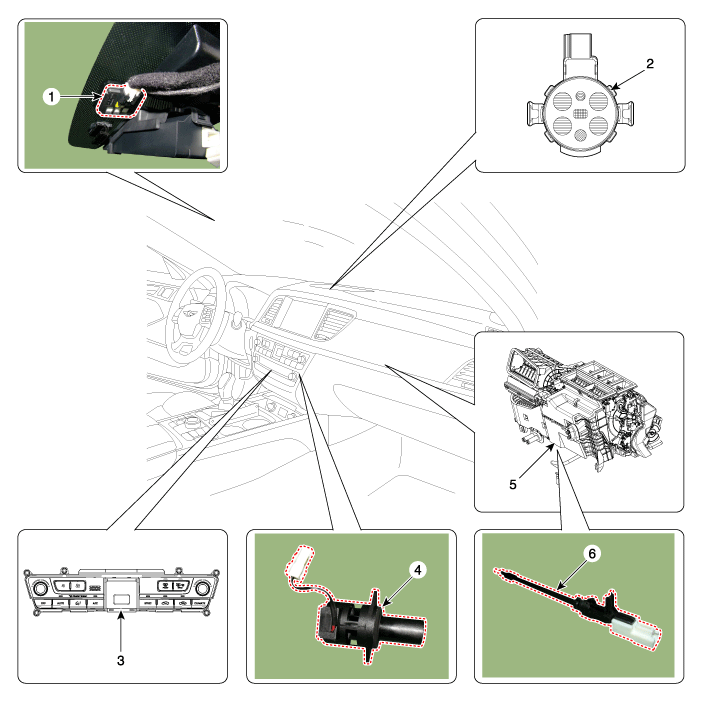

1. Датчик автоматического предотвращения запотевания 2. Фотодатчик 3. Блок управления отопителем и кондиционером

4. Датчик температуры салона 5. Нагреватель и вентилятор 6. Датчик температуры испарителя

Процедуры ремонта

Основы обслуживания системы хладагента Восстановление хладагента Используйте только сервисное оборудование, которое включено в список UL и сертифицирован на соответствие требованиям SAE J2210 по удалению ГФУ-134а(R-134а) из...

Компрессорное масло Процедуры ремонта

Спецификация масла 1. Для системы HFC-134a требуется синтетическое (ПАГ) компрессорное масло. тогда как для системы R-12 требуется минеральное компрессорное масло. Два масла никогда нельзя смешивать. 2. Компрессор (П...
