Hyundai Genesis: система кондиционирования воздуха/компрессор, описание и работа
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Отопление, вентиляция, кондиционирование
/
Кондиционер
/ Описание и работа компрессора
| Описание |
Компрессор является силовым агрегатом системы кондиционирования.
Он расположен сбоку блока цилиндров и приводится в движение клиновым ремнем двигателя.
Компрессор превращает газообразный хладагент низкого давления и низкой температуры в газообразный хладагент высокого давления и высокой температуры.
Компрессор с регулируемой шайбой
Компрессор имеет наклонную шайбу, которая вращается, чтобы возвратно-поступательно перемещать поршни, которые сжимают хладагент.
Переменный компрессор автомата перекоса управляет автоматом перекоса.
угол для изменения рабочего объема хладагента. Это обеспечивает точное
управление охлаждающей способностью в соответствии с салоном автомобиля и
условия вождения.
Компрессор с регулируемым наклонным диском с внешним управлением
изменяет угол наклонной шайбы с помощью ECV (электрического регулирующего клапана) в
в соответствии с электрическим сигналом от обогревателя и управления кондиционером
единица.
Это обеспечивает стабильный контроль температуры и повышает комфорт при вождении.

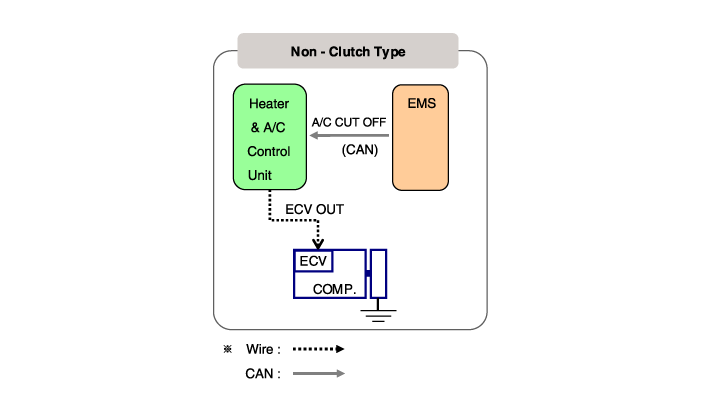

Схема управления ECV
Процедуры ремонта линии хладагента
Замена
1.
Слейте хладагент из холодильной системы.
2.
Замените неисправные трубки или шланги.
Немедленно закройте открытые фитинги, чтобы предотвратить попадание влаги или грязи ...
Компоненты компрессора и расположение компонентов
Компоненты
[Лямбда-двигатель]
1. Центральный болт2. Болт ступицы3. Ограничитель и демпфер в сборе4. Стопорное кольцо5. Шкив6. Сборка компрессора
[Двигатель Тау]
1. Центральный болт2. Болт ступицы3. Ограничитель и Д...
