Принципиальные схемы электрического стояночного тормоза (EPB)

Схематическая диаграмма

1. 1

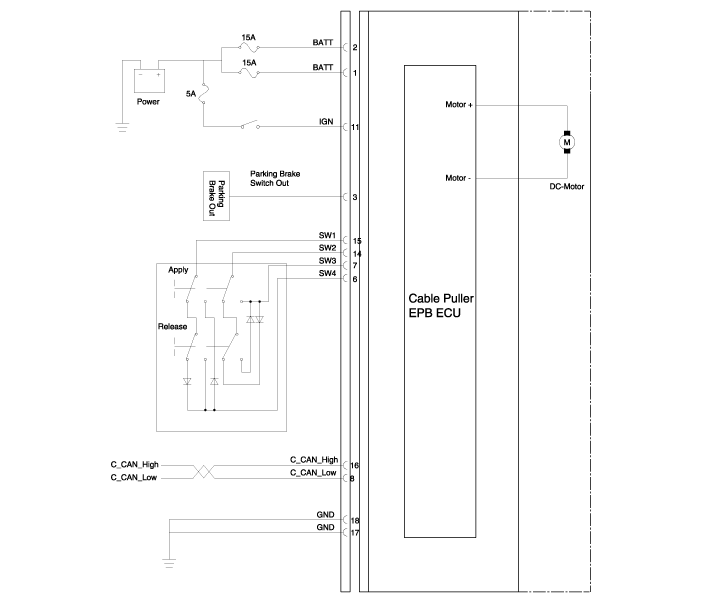

   Принципиальная электрическая схема



2. 2

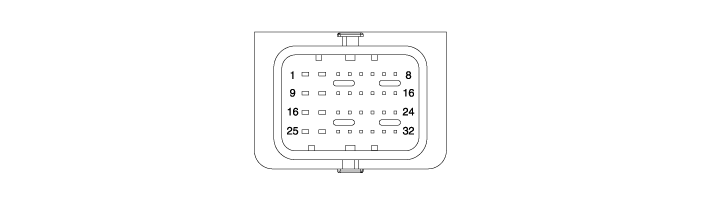

   Информация о клеммах разъема



   Терминал	Описание	Ток (м/А)
   		МАКС	МИН.
   1	Батарея (+)	12,5	-
   2	Батарея	12,5	-
   3	Выключатель стояночного тормоза	20	-
   4	-	-	-
   5	-	-	-
   6	Сигнал выключателя электрического стояночного тормоза 4	10	5
   7	Сигнал выключателя электрического стояночного тормоза 3	10	5
   8	C-CAN НИЗКИЙ	30	20
   9	-	-	-
   10	-	-	-
   11	IGN	20	5
   12	-	-	-
   13	-	-	-
   14	Сигнал выключателя электрического стояночного тормоза 2	10	5
   15	Сигнал выключателя электрического стояночного тормоза 1	10	5
   16	C-CAN ВЫСОКАЯ	30	20
   17	Земля	12,5	-
   18	Земля	12,5	-
   19	-	30	-
   20	-	-	-
   21	-	-	-
   22	-	-	-
   23	-	-	-
   24	-	-	-
   25	-	-	-
   26	-	-	-
   27	-	-	-
   28	-	-	-
   29	-	-	-
   30	-	-	-
   31	-	-	-
   32	-	-	-
