Hyundai Genesis: стояночная тормозная система / расположение компонентов стояночного тормоза в сборе

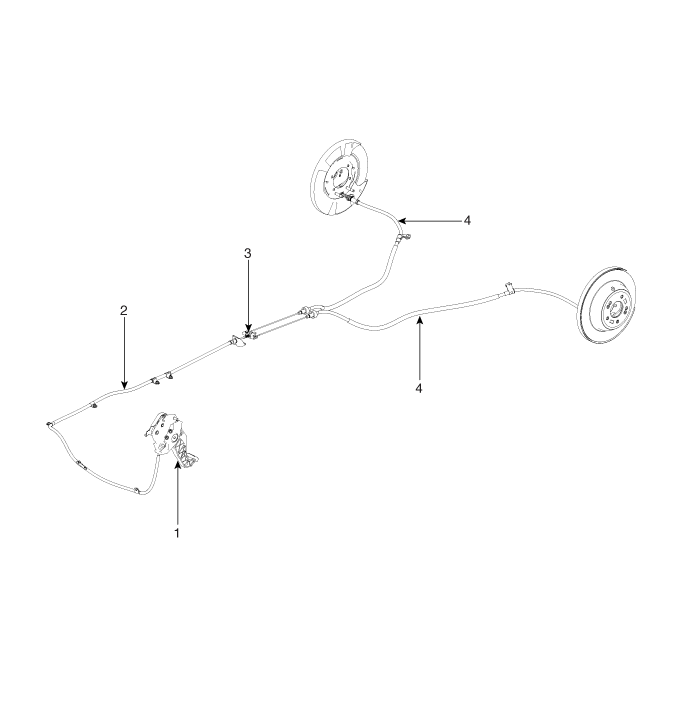

Компоненты

1. Педаль стояночного тормоза 2. Трос переднего стояночного тормоза

3. Эквалайзер в сборе 4. Трос заднего стояночного тормоза

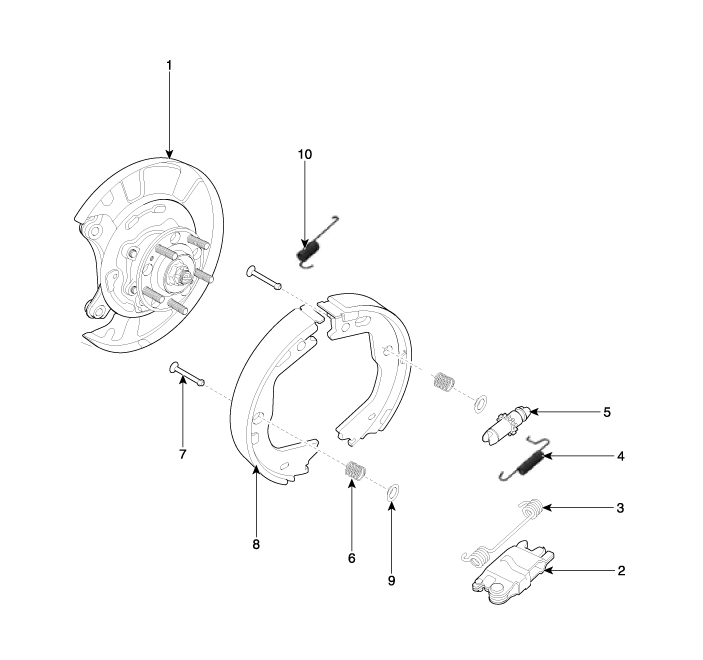

Расположение компонентов

1. Опорная пластина 2. Рычаг управления 3. Верхняя пружина 4. Нижняя пружина 5. Настройщик

6. Прижимная пружина башмака 7. Прижимной штифт башмака 8. Колодка стояночного тормоза 9. Шайба прижимная для обуви 10. Снять пружину

Стояночная тормозная система

...

Процедуры ремонта узла стояночного тормоза

Удаление Педаль стояночного тормоза 1. Снимите нижнюю панель аварийной подушки. (Обратитесь к разделу «Тело» — «Аварийная площадка») 2. Снимите IPM после удаления гайки и соединителя. (См. Электрическая система кузова - "B...
