Hyundai Genesis: Система стояночного тормоза / Электрический стояночный тормоз (EPB) Процедуры ремонта

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Тормозная система / Стояночная тормозная система / Электрический стояночный тормоз (EPB) Процедуры ремонта

Удаление
1.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
2.
Снимите заднюю шину и колесо.
Момент затяжки :
88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)
3.
Снимите задний дисковый тормоз.
(См. Тормозная система — «Задний дисковый тормоз»)
4.
Снимите датчик скорости вращения колеса (А), ослабив крепежный болт.
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)

5.
Снимите трос стояночного тормоза (В).
(1)
После удаления болта (А).
Момент затяжки:
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)

(2)
Снимите зажим (А) и поднимите пружину направляющей троса (В).

(3)
Снимите трос стояночного тормоза, нажав на него в направлении стрелки.
6.
Снимите болт крепления амортизатора.
Момент затяжки:
137,3 ~ 156,9 Н·м (14,0 ~ 16,0 кгс·м, 101,3 ~ 115,7 фунт-фут)

7.
Сделав метку совмещения (C) на резиновой муфте (A) и компаньона заднего дифференциала (B), снимите крепление карданного вала болты (D).

1.
При повторной затяжке болтов крепления карданного вала после сняв их, каждый болт и шайба должны быть помещены в свои исходные положение и направление вставки болта должны быть такими же, как и раньше, поэтому сделайте пометки, чтобы не перепутать болты и шайбы перед снятие карданного вала.
2.
Если положение и направление крепления карданного вала болты и шайбы перевернуты, это может вызвать вибрацию и шум при высокая скорость автомобиля из-за дисбаланса карданного вала.
3.
Если ненормальная вибрация и шум возникают на высоких скоростях автомобиля после замены карданного вала на новый отбалансировать гребной винт вал с балансировочной машиной.
8.
Снимите заднюю поперечину.
(См. Система подвески — «Система задней подвески»)
9.
Отсоедините разъем EPB.

10.
Отделите парковочный трос, ослабив болт кронштейна.
Момент затяжки :
8,8 ~ 13,7 Н·м (0,9 ~ 1,4 кгс·м, 6,5 ~ 10,1 фунт-фут)

11.
Снимите модуль EPB.
Момент затяжки :
8,8 ~ 13,7 Н·м (0,9 ~ 1,4 кгс·м, 6,5 ~ 10,1 фунт-фут)

Монтаж
1.
Установите в порядке, обратном снятию.
2.
Отрегулировать зазор задних тормозных колодок.
(1)
Снимите заглушку с диска.

(2)
Вращайте зубчатое колесо регулятора отверткой до тех пор, пока диск не двигается, а затем верните его на 6 делений в обратном направлении. направление.
3.
Убедитесь, что тормоз работает нормально, нажав переключатель EPB более 3 раз после установки модуля EPB.
А.
Контрольная лампа стояночного тормоза должна гореть, когда стояночный тормоз педаль тормоза нажата и должна быть выключена, когда педаль отпущена.
Б.
Должен удерживаться на 30% в гору
С.
Отсутствие торможения после отпускания стояночного тормоза.
осмотр
Проверка срабатывания
1.

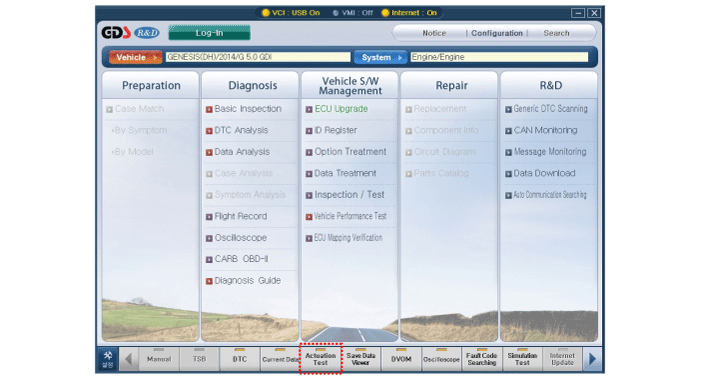

Подключите GDS к разъему канала передачи данных, расположенному под приборной панелью.
1.
Выполните выбор элемента и операцию в соответствии с инструкциями на экране GDS.
(1)
Выберите название автомобиля.
(2)
Выберите ЭПБ.
(3)

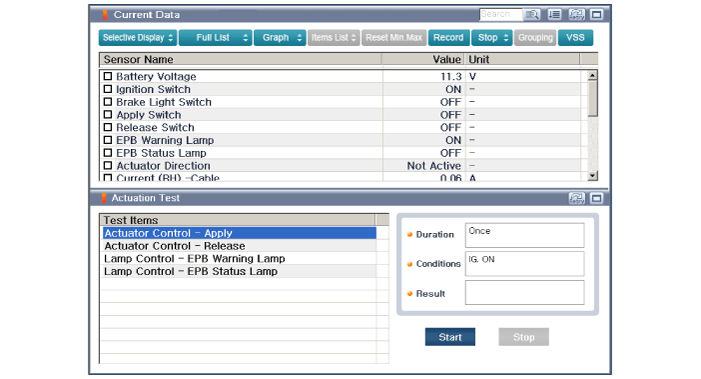

Выберите «Проверка срабатывания».
