Hyundai Genesis: Размеры кузова / Кузовной ремонт передней части кузова
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Кузов (внутри и снаружи)
/
Размеры корпуса
/ Ремонт передней части кузова

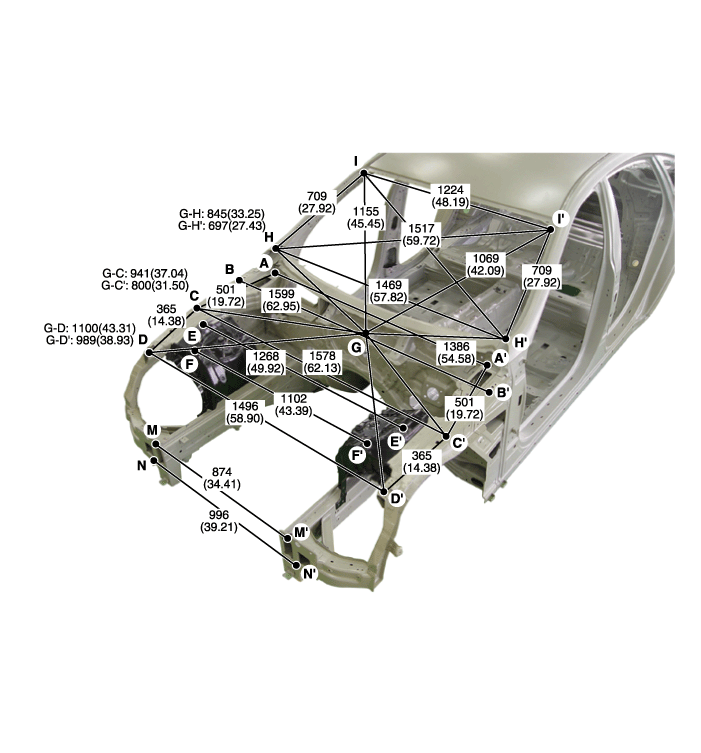

| Передний корпус А |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

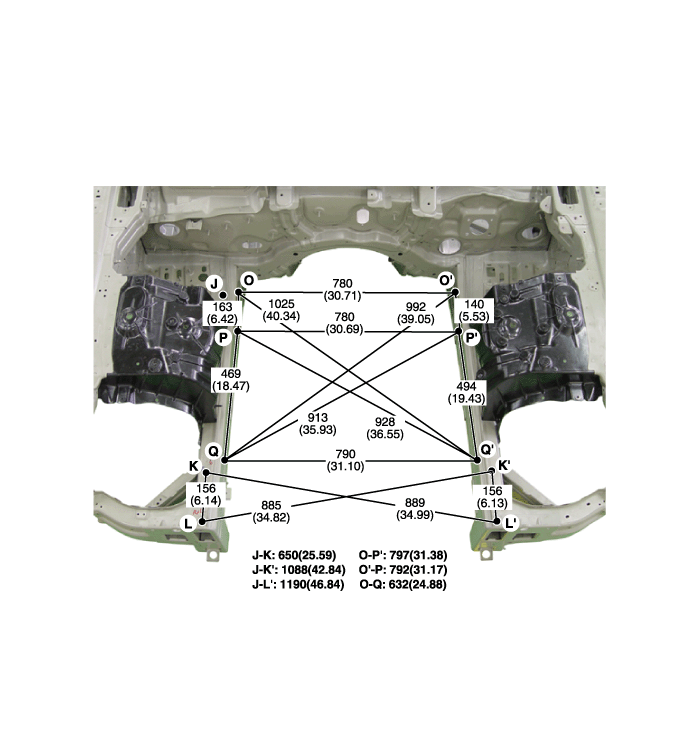

| Передняя часть корпуса Б |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

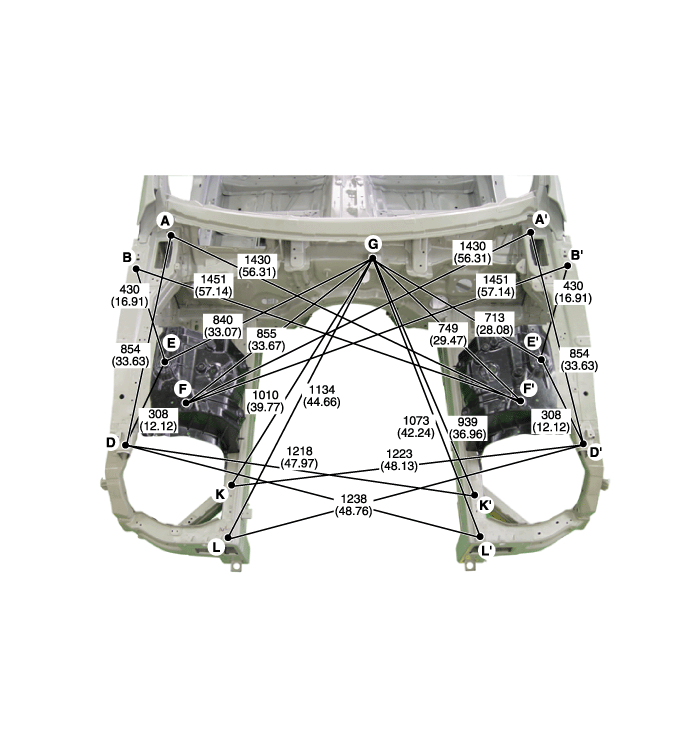

| Передняя часть кузова С |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

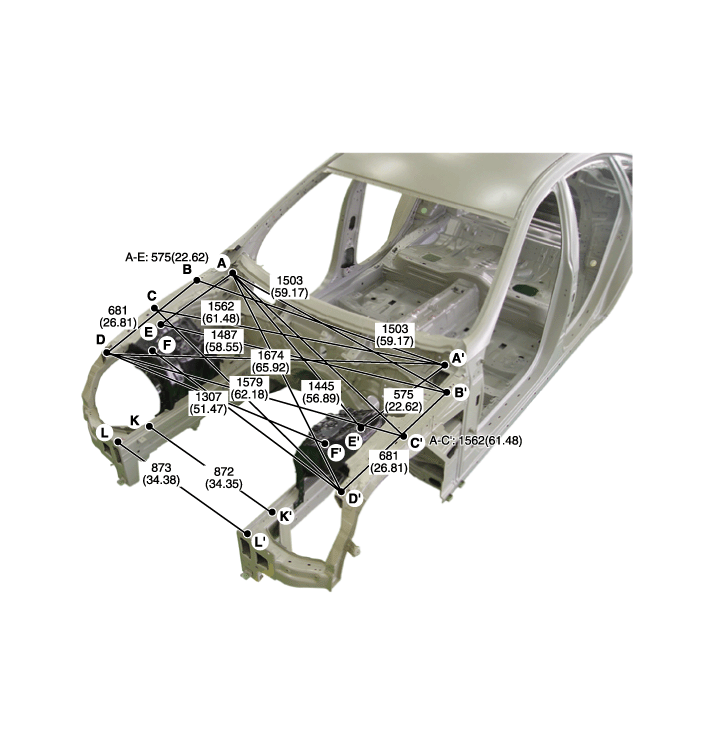

| Передняя часть корпуса D |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Отверстие для крепления петли капота (O11)
|
Отверстие для крепления панели крыла (O6.6)
|
Отверстие для крепления панели крыла (O6.6)
|
|
|
|
|
|
Отверстие для крепления панели крыла (O6.6)
|
Монтажное отверстие переднего концевого модуля (O9)
|
Монтажное отверстие переднего концевого модуля (O9)
|
|
|
|
|
|
Инструментальное отверстие в центральной панели корпуса переднего амортизатора (O15)
|
Инструментальное отверстие в центральной панели корпуса переднего амортизатора (O15)
|
Отверстие для крепления стойки (O11)
|
|
|
|
|
|
Центральное отверстие для крепления шарнира стеклоочистителя
(О6.6) |
Внешний угол передней стойки
|
Внешний угол передней стойки
|
|
|
|
|
|
Инструментальное отверстие переднего лонжерона (O9)
|
Инструментальное отверстие переднего лонжерона (O6.6)
|
Отверстие для расширения фартука крыла
(О14) |
|
|
|
|
|
Монтажное отверстие переднего концевого модуля (O11)
|
Монтажное отверстие переднего концевого модуля (O15)
|
Инструментальное отверстие переднего лонжерона (O6.6)
|
|
|
|
|
|
Инструментальное отверстие переднего лонжерона (O6.6)
|
Инструментальное отверстие переднего лонжерона (O6.6)
|
Инструментальное отверстие переднего лонжерона (O6.6)
|
Общая информация
Общий
1.
В основном, все измерения в этом руководстве сделаны с помощью калибра.
2.
При использовании измерительной ленты убедитесь, что она не растягивается, не перекручивается и не изгибается.
3.
...
Боковой кузов Ремонт кузова
Боковой корпус А
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
Боковой корпус Б
* Размеры, указанные на этом рисунке, являются фактическими...
