Hyundai Genesis: Размеры кузова / Салон кузовного ремонта
| Интерьер А |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
| Интерьер Б |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

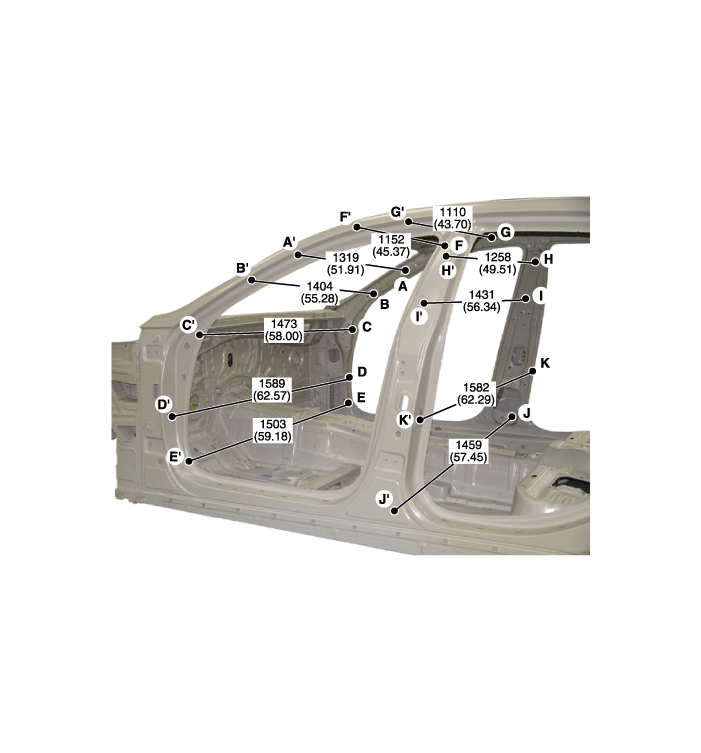

| Интерьер С |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

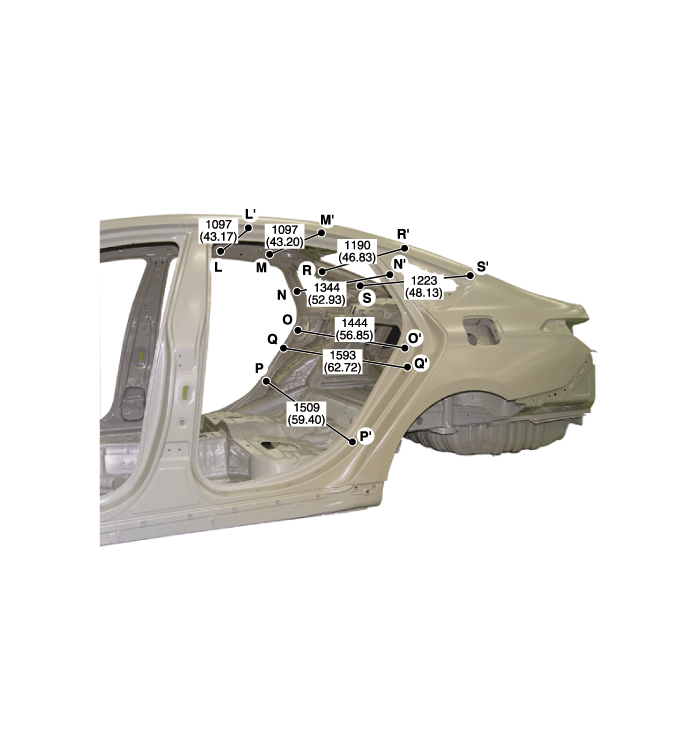

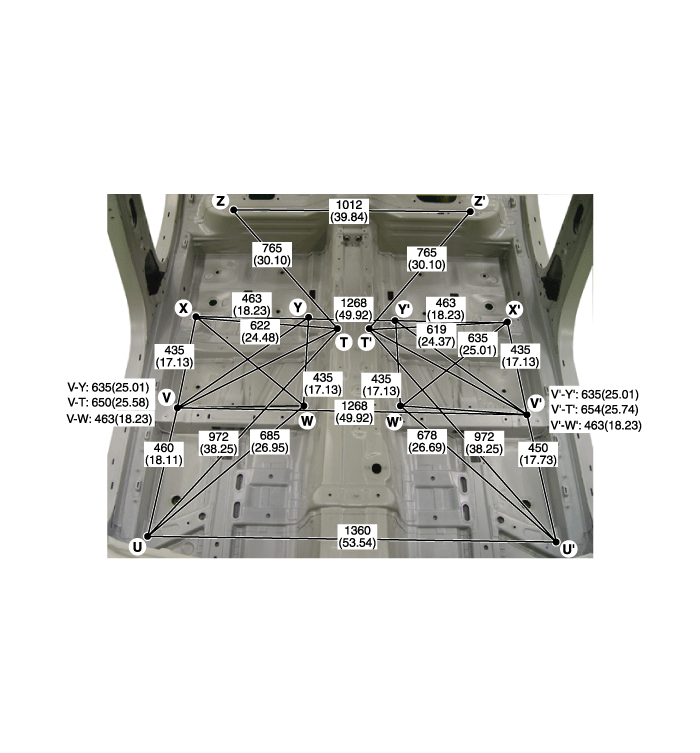

| Интерьер Д |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

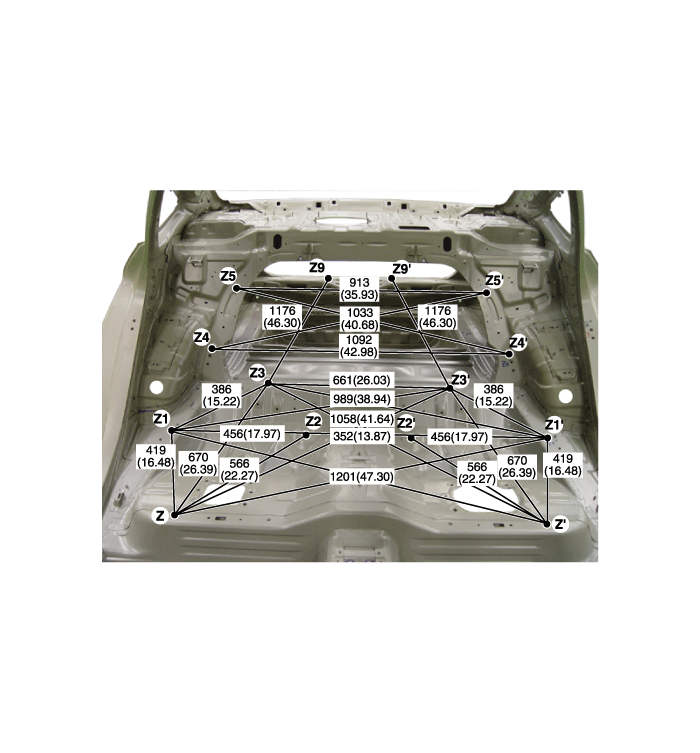

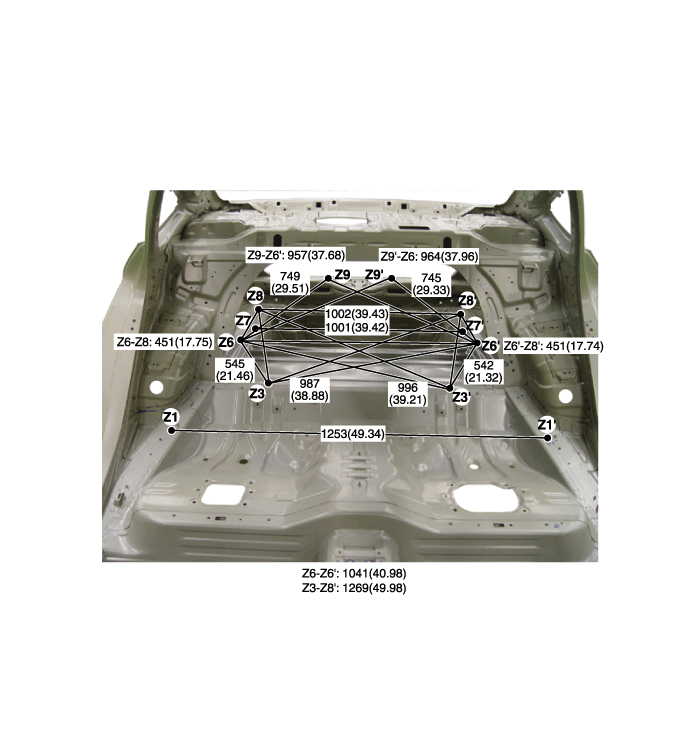

| Интерьер Е |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Отверстие для крепления шторки безопасности (O9)
|
Отверстие для крепления шторки безопасности (O9)
|
Отверстие для крепления шторки безопасности (O9)
|
|
|
|
|
|
Отверстие для крепления поперечины капота (O9)
|
Отверстие для крепления решётки передней двери
(О11) |
: Отверстие для крепления боковой облицовки капота
(20X5,5) |
|
|
|
|
|
Монтажное отверстие вспомогательной рукоятки (O11)
|
Монтажное отверстие вспомогательной рукоятки (O11)
|
Инструментальное отверстие внутренней направляющей со стороны крыши (O10)
|
|
|
|
|
|
: Инструментальное отверстие внутренней направляющей со стороны крыши (O10)
|
Верхнее крепежное отверстие регулятора высоты ремня безопасности (O16)
|
Нижнее монтажное отверстие регулятора высоты ремня безопасности (O16)
|
|
|
|
|
|
Отверстие для крепления жгута проводов (7X12)
|
: Отверстие для крепления жгута проводов (7X12)
|
Отверстие для крепления решётки задней двери
(О11) |
|
|
|
|
|
Отверстие для крепления шторки безопасности (O9)
|
Отверстие для крепления шторки безопасности (O9)
|
Отверстие для крепления шторки безопасности (O9)
|
|
|
|
|
|
Отверстие для крепления обшивки задней стойки (O8.4)
|
Отверстие для крепления датчика бокового удара
(О6.6) |
Отверстие для крепления датчика бокового удара
(О6.6) |
|
|
|
|
|
Инструментальное отверстие внутренней панели задней колесной арки (O12)
|
Отверстие крепления фиксатора задней двери (O13)
|
Отверстие для крепления внутренней верхней накладки на четверть
(О8.4) |
|
|
|
|
|
Отверстие для крепления внутренней верхней накладки на четверть
(О8.4) |
Инструментальное отверстие внутренней панели четверти (O6.6)
|
Инструментальное отверстие внутренней панели четверти (O6.6)
|
|
|
|
|
|
Отверстие для крепления жгута проводов к полу
(О6.6) |
Отверстие для верхней арматуры центрального лонжерона пола (O10)
|
Отверстие для крепления переднего сиденья (O13)
|
|
|
|
|
|
Отверстие для крепления переднего сиденья (O13)
|
Отверстие для крепления переднего сиденья (O13)
|
Отверстие для крепления переднего сиденья (O13)
|
|
|
|
|
|
Отверстие для крепления заднего сиденья (O12)
|
Отверстие для крепления заднего сиденья (O12)
|
Отверстие для крепления заднего ремня безопасности
(О16.5) |
|
|
|
|
|
Отверстие для крепления заднего сиденья (O9)
|
Инструментальное отверстие заднего лотка для пакетов (O12)
|
Инструментальное отверстие заднего лотка для пакетов (O9)
|
|
|
|
|
|
Отверстие для крепления боковой обшивки багажника
(О6.6) |
Отверстие для крепления боковой обшивки багажника
(8,5х8,5) |
Отверстие для крепления боковой обшивки багажника
(8,5х8,5) |
|
|
|
|
|
Отверстие для крепления задней поперечной обшивки
(О8.5) |
|
|
Боковой кузов Ремонт кузова
Боковой корпус А
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
Боковой корпус Б
* Размеры, указанные на этом рисунке, являются фактическими...
Ремонт задней части кузова
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
Задний угол боковой внешней панели Задний угол боковой внешней панели Задний угол боковой внешней панели Задний ...
