Hyundai Genesis: размеры кузова / кузовной ремонт задней части кузова

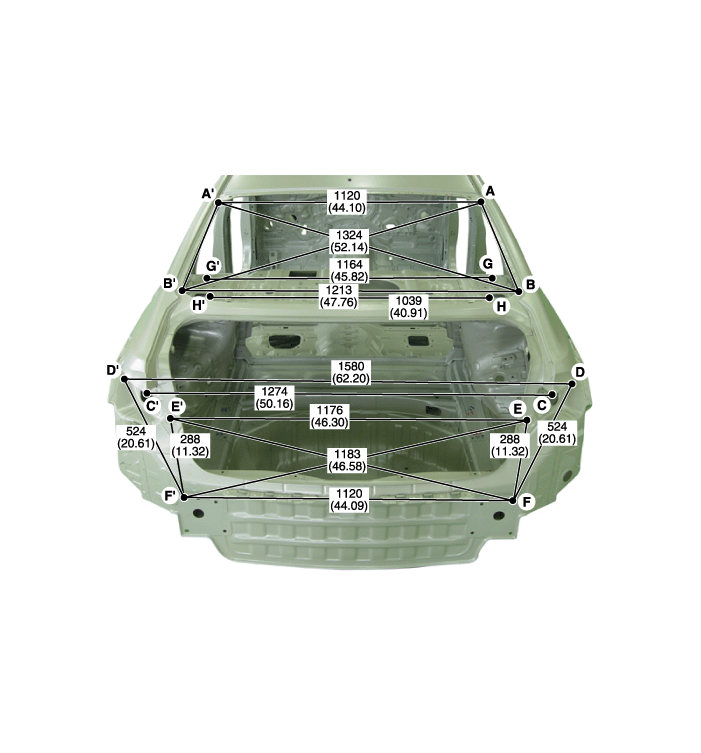

* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]

Задний угол наружной боковой панели	Задний угол наружной боковой панели	Задний угол наружной боковой панели
Отверстие для крепления заднего комбинированного фонаря (О6.2)	Отверстие крепления заднего бампера (8,7X8,7)	Отверстие крепления заднего бампера (12X14)
Отверстие крепления заднего бампера (12X14)	Отверстие для крепления натяжителя заднего ремня безопасности (О15)	Отверстие крепления петли крышки багажника (O8)

Ремонт кузова салона

Интерьер А * Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)] Интерьер Б * Эти размеры, указанные на этом рисунке, являются фактическими измерениями ...

Ремонт кузова под кузовом

Проекционные размеры [2WD] * Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)] [4WD]Фактические размеры * Эти размеры указывают ...
