Hyundai Genesis: Размеры кузова / Боковой кузов Кузовной ремонт

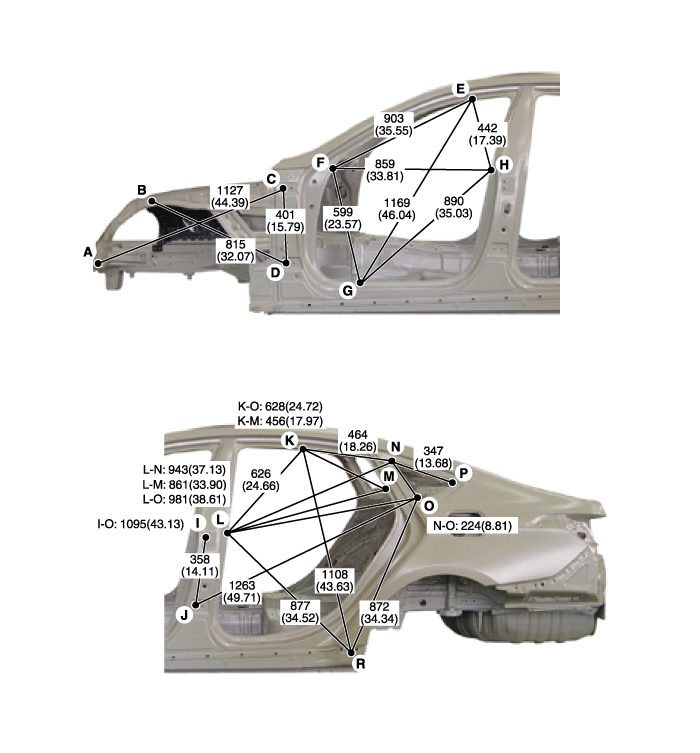

Боковой корпус А

* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]

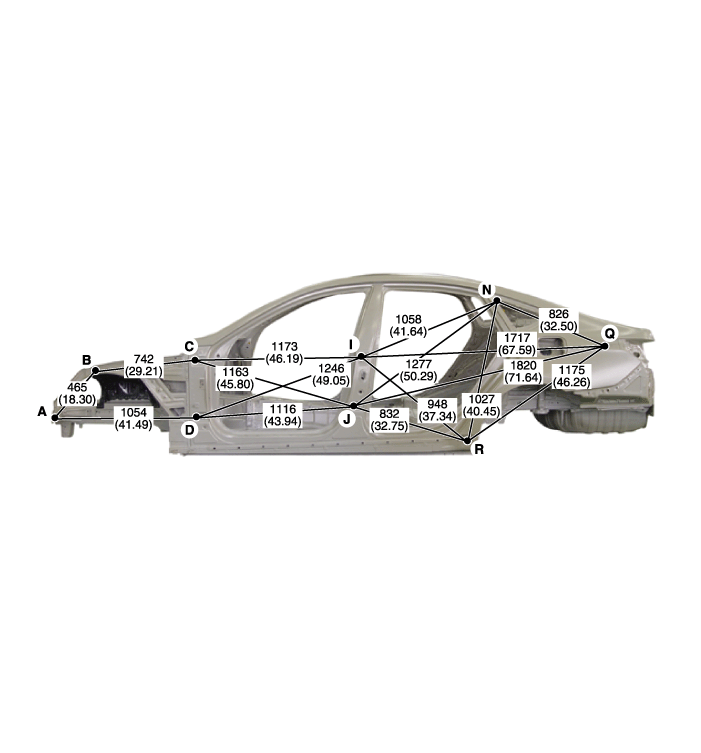

Боковой корпус Б

* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]

Инструментальное отверстие панели фартука крыла (O10)	Инструментальное отверстие панели фартука крыла (O8)	Отверстие для крепления верхней петли передней двери (О13)
Отверстие для крепления нижней петли передней двери (О13)	Выемка боковой внешней панели	Выемка боковой внешней панели
Выемка боковой внешней панели	Выемка боковой внешней панели	Отверстие для крепления верхней петли задней двери (О13)
Отверстие для крепления нижней петли задней двери (О13)	Выемка боковой внешней панели	Выемка боковой внешней панели

Выемка боковой внешней панели	Петля для крепления стекла на четверть	Отверстие для крепления стекла на четверть (O8)
Четверть фиксированной выемки для крепления гарнира	Отверстие крепления корпуса заднего комбинированного фонаря (O6)	Отверстие для инструмента в молдинге бокового порога (O16)
