Hyundai Genesis: Размеры кузова / Кузовной ремонт
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Кузов (внутри и снаружи)
/
Размеры корпуса
/ Ремонт кузова под кузовом

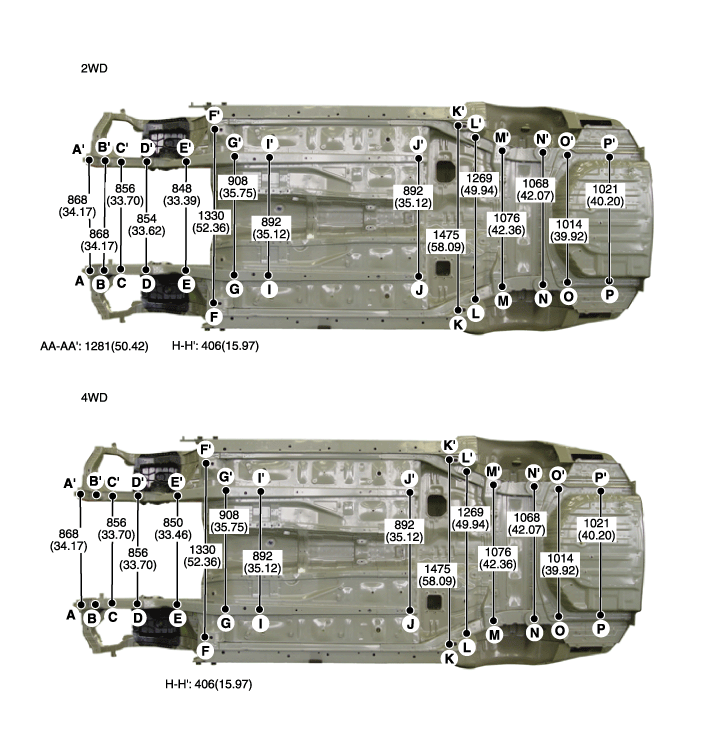

| Проекционные размеры |

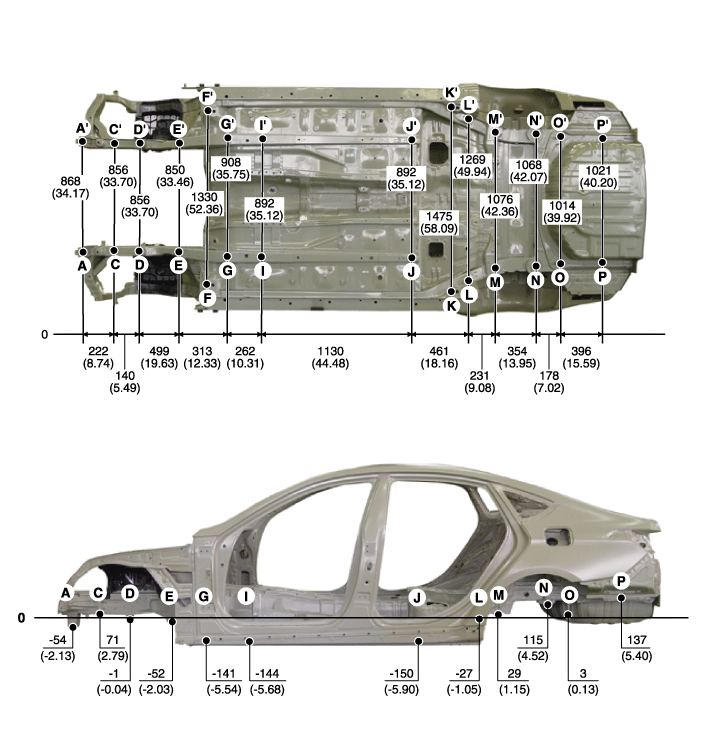

[2WD]
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

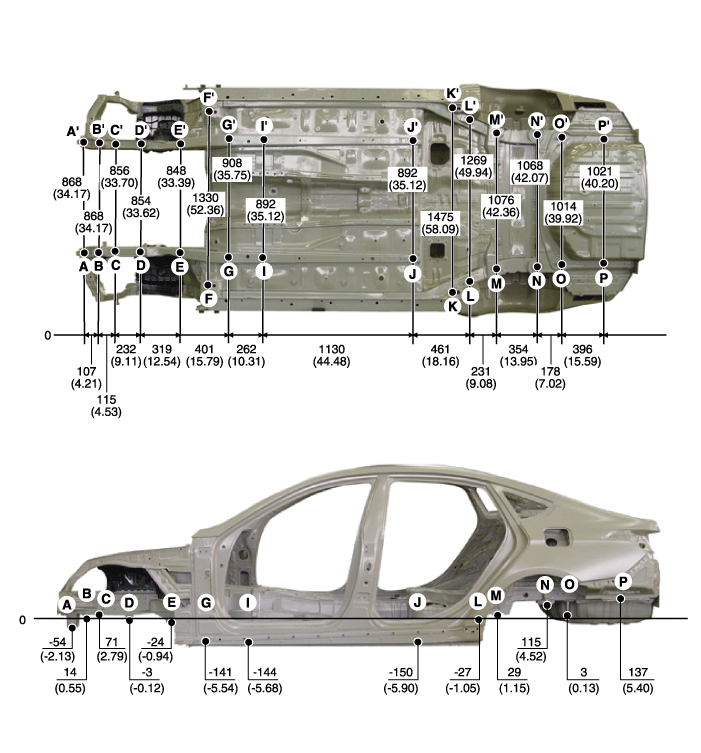

[4WD]
| Фактические размеры измерений |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

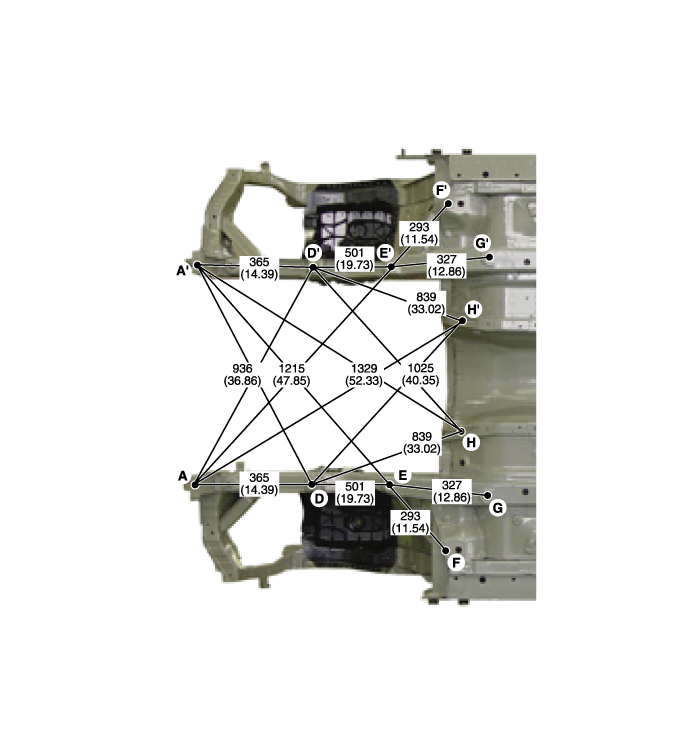

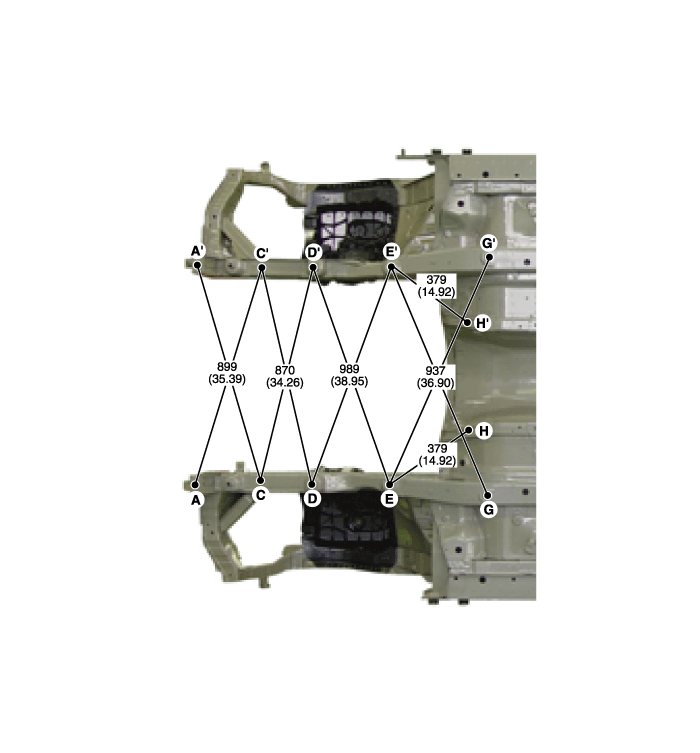

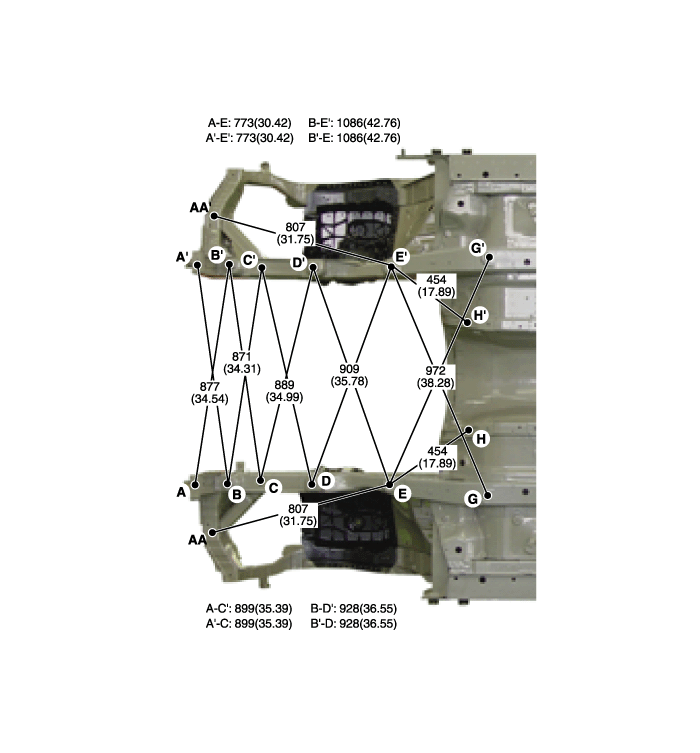

Передний [2WD]
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

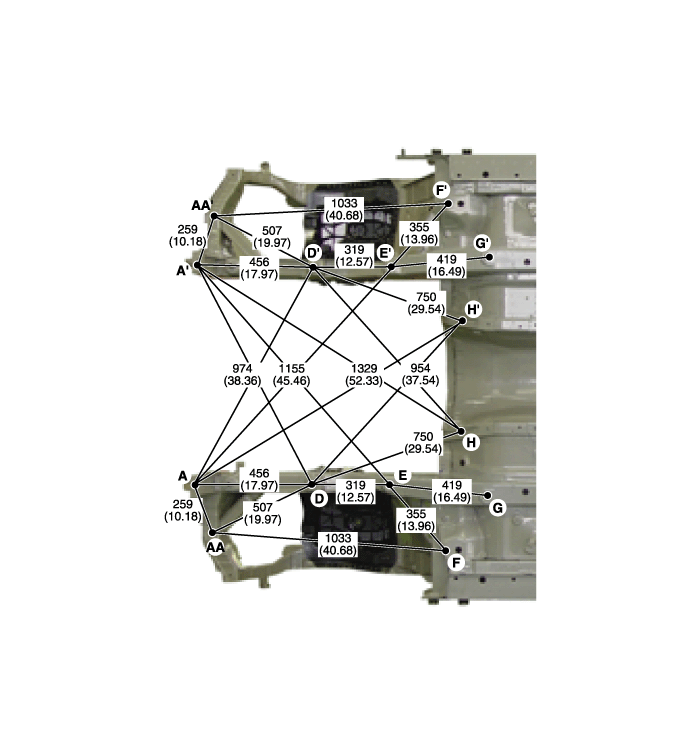

Передний [4WD]
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

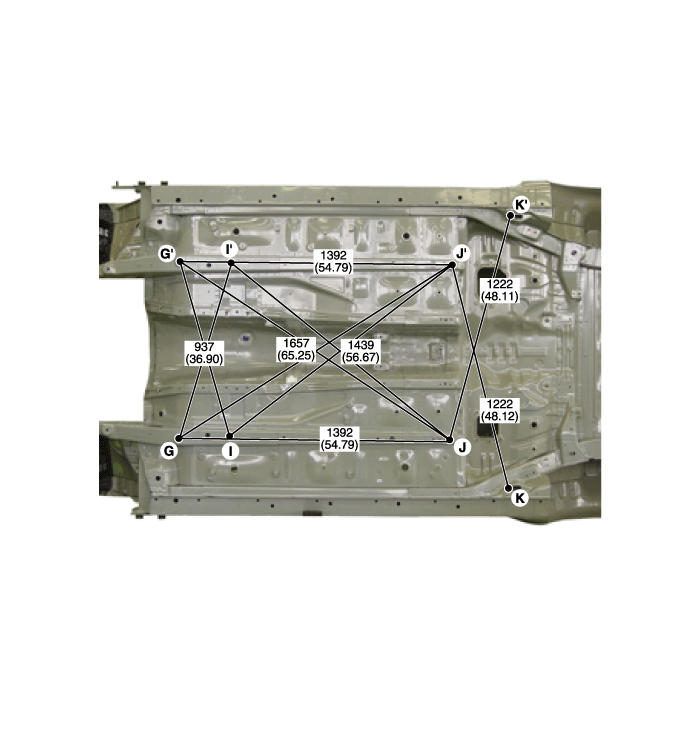

Центр [2/4WD]
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

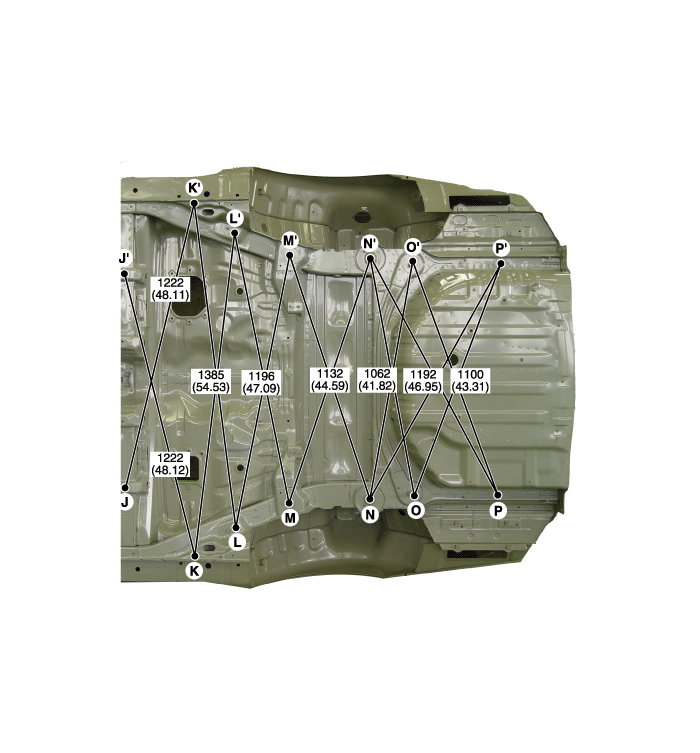

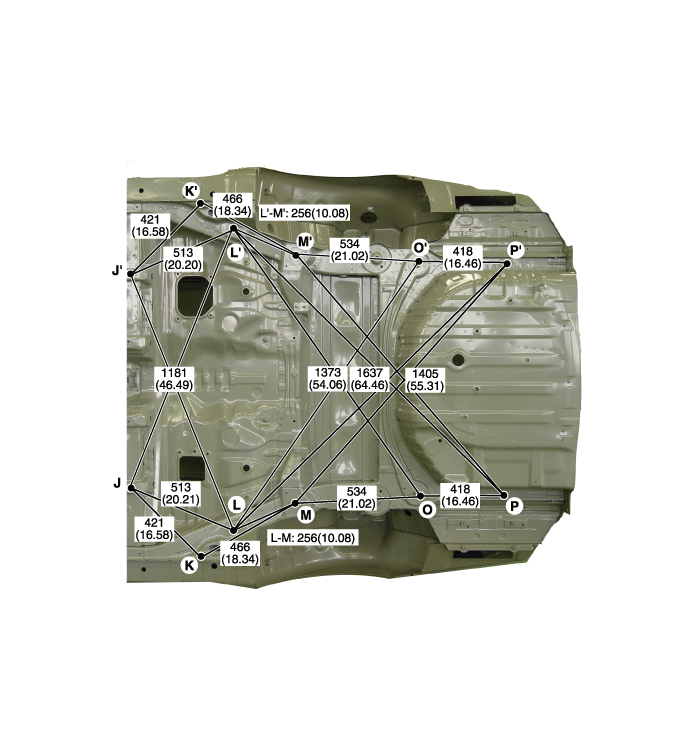

Задний [2/4WD]
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Инструментальное отверстие панели фартука крыла (O16)
[Только 2WD] |
Инструментальное отверстие панели фартука крыла (O9)
|
Отверстие крепления переднего подрамника (O16)
|
|
|
|
|
|
Инструментальное отверстие переднего лонжерона (O25)
|
Труба крепления переднего подрамника
|
Отверстие крепления переднего подрамника (O16)
|
|
|
|
|
|
Отверстие для крепления пола под крышкой
(О6.6) |
Отверстие крепления переднего подрамника (O36)
|
Отверстие под инструмент в лонжероне центрального пола
(О13) |
|
|
|
|
|
Отверстие под инструмент в лонжероне центрального пола
(О8) |
Отверстие под инструмент в лонжероне центрального пола
(О9) |
Отверстие под инструмент в лонжероне центрального пола
(О9) |
|
|
|
|
|
Отверстие для инструмента во внутренней задней панели бокового порога
(О8) |
Отверстие для инструмента в заднем лонжероне пола
(О16) |
Труба крепления заднего подрамника
|
|
|
|
|
|
Труба крепления заднего подрамника
|
Отверстие для крепления пружины задней подвески
(О20) |
Болт крепления заднего подрамника
|
|
|
|
|
|
Отверстие для инструмента в заднем лонжероне пола
(О25) |
|
|
Ремонт задней части кузова
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
Задний угол боковой внешней панели Задний угол боковой внешней панели Задний угол боковой внешней панели Задний ...
Ремонт кузова поперечины
Передняя поперечина
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
* Эти размеры, указанные на этом рисунке, являются реальными ценами измерения ...
