Тормозная система

Схематические диаграммы

~1мин чтения

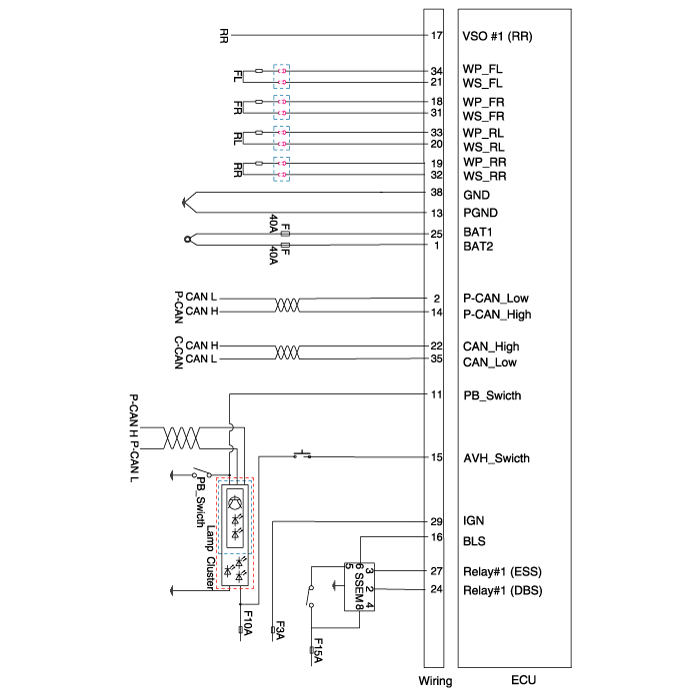

Принципиальная электрическая схема

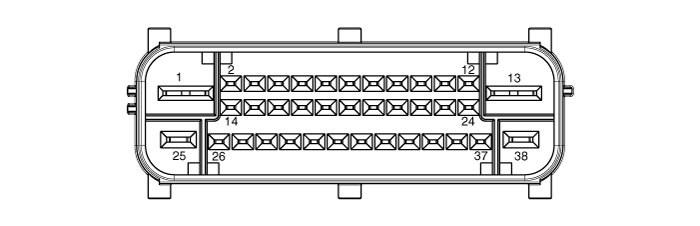

Вход/выход разъема ESC
Пин № Описание Ток (м/А) Сопротивление (м/?)
МАКС
1 Аккумулятор 2 (+) 137 10
2 СИЛОВАЯ ТРАНСМИССИЯ МОЖЕТ НИЗКИЙ 30 250
3 - - -
4 - - -
5 - - -
6 - - -
7 - - -
8 - - -
9 - - -
10 - - -
11 Выключатель стояночного тормоза 10 250
12 - - -
13 Земля 137 10
14 СИЛОВАЯ ТРАНСМИССИЯ МОЖЕТ ВЫСОКАЯ 30 250
15 Переключатель автоматического удержания 10 250
16 Выключатель стоп-сигнала 10 250
17 Выход датчика скорости колеса 16 250
18 Мощность датчика правого переднего колеса 30 250
19 Мощность датчика правого заднего колеса 30 250
20 Сигнал датчика заднего колеса, левый 16,8 250
21 Сигнал датчика левого переднего колеса 16,8 250
22 C-CAN ВЫСОКАЯ 30 250
23 - - -
24 Управление реле DBC/HAC 250 250
25 Аккумулятор 1 (+) 40 10
26 - - -
27 реле управления ЭСС 250 250
28 - - -
29 HECU (зажигание) 50 60
30 - - -
31 Сигнал датчика правого переднего колеса 16,8 250
32 Сигнал правого датчика заднего колеса 16,8 250
33 Датчик питания заднего колеса LH 30 250
34 Мощность датчика переднего колеса LH 30 250
35 C-CAN НИЗКИЙ 30 250
36 - - -
37 - - -
38 Земля 40 10
