Hyundai Genesis: Процедуры ремонта системы ESC (электронного контроля устойчивости) / датчика угла поворота рулевого колеса
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Тормозная система
/
Система ESC (электронный контроль устойчивости)
/ Процедуры ремонта датчика угла поворота рулевого колеса
| Корректирование |
Калибровка (Настройка нулевого угла)
Датчик угла поворота рулевого колеса абсолютного типа (тип CAN) измеряет угол по эталону нулевого набора углов.
Калибровка должна выполняться в следующих случаях:
| - |
Замена датчика угла поворота рулевого колеса
|
| - |
Замена или ремонт Рулевой колонки
|
| - |
Обнаружение кодов DTC (C1260, C1261)
|
| - |
Замена блока датчиков
|
| - |
Замена HECU
|
Процедура калибровки
Выполните сход-развал и установите рулевое колесо на линию с погрешностью ±5°.
| 1. |
Подключить ГДС. (линия CAN или разъем OBD)
|
| 2. |
Включите зажигание.
|
| 3. |

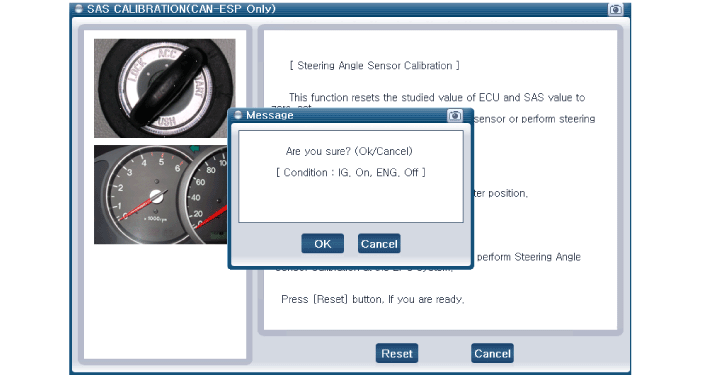

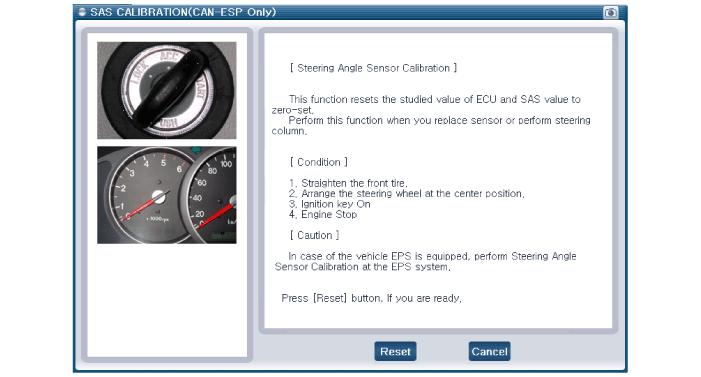

Нажмите кнопку калибровки датчика угла поворота рулевого колеса.
|
| 4. |

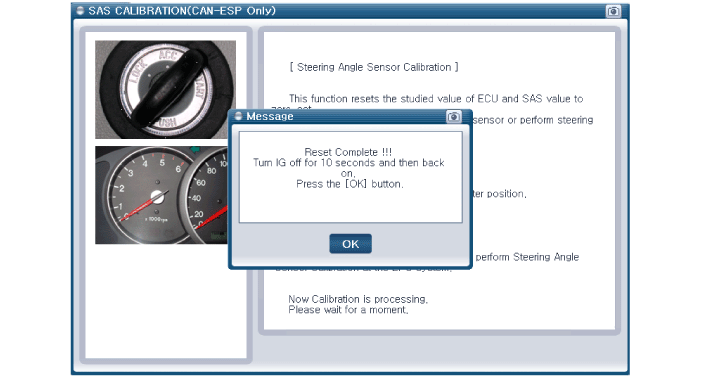

Выполняется процедура калибровки HECU.
(Записи калибровки, стирание кодов DTC)
|
Описание и работа датчика угла поворота рулевого колеса
Описание
Датчик угла поворота рулевого колеса определяет направление вращения рулевого колеса.
транспортное средство. Направление вращения, обнаруженное датчиком, отправляется на
HECU как сигнал CAN через связь CAN.
ГЭКУ ...
