Руководство пользователя Hyundai i20: Замена колеса

1. Припаркуйтесь на ровной поверхности и надежно затяните стояночный тормоз. стоянка.

2. Установите рычаг переключения механической коробки передач в положение R (Reverse/Reverse) и положение автоматической коробки передач в положении P (Парковка).

3. Включите аварийную световую сигнализацию.

4. Выньте ключ для колесных гаек, домкрат, рукоятку домкрата и колесо. автомобиль аварийный.

5. Заблокируйте переднюю и заднюю часть колеса, расположенного по диагонали напротив положение домкрата.

ПРЕДУПРЕЖДЕНИЕ

Замена колеса

• Для предотвращения движения автомобиля при смене колесо, всегда полностью включайте стояночный тормоз и всегда ставьте колодки колесо по диагонали напротив заменяемого колеса.
• Рекомендуем заблокировать колеса автомобиля и не выходить человека в автомобиле, поднятом домкратом.

6. Вставьте отвертку в паз крышки колеса и аккуратно подденьте снять крышку рулевого колеса (при наличии).

Ослабьте колесные гайки против часовой стрелки на один оборот. часов, но не снимайте их, пока колесо не будет снято с пол.

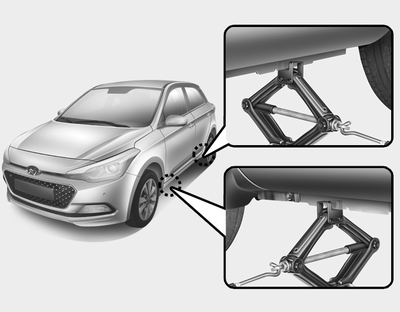

7. Установите домкрат в переднее или заднее положение ближе всего к колесу. что ты меняешь. Установите домкрат в местах, показанных под рамой. НАШИ опоры домкрата состоят из пластин, приваренных к раме двумя ножки и выступающая метка, которая должна соответствовать домкрату.

ПРЕДУПРЕЖДЕНИЕ

Местоположение Джека

Чтобы снизить риск получения травмы, используйте только домкрат поставляется с транспортным средством и находится в правильном положении; никогда не используйте другой часть автомобиля в качестве точки опоры для домкрата.

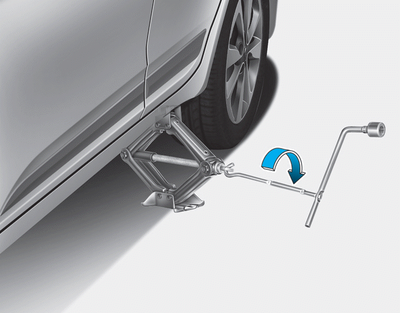

8. Вставьте ручку домкрата в домкрат и поверните ее по часовой стрелке. каждый час, приподняв автомобиль ровно настолько, чтобы колесо не касалось земли. Эта высота составляет около 30 мм. Перед снятием колесных гаек убедитесь, что автомобиль устойчив и нет риска движение или проскальзывание.

9. Ослабьте колесные гайки и снимите их пальцами. Сделанный снимите колесо с болтов и положите его ровно так, чтобы оно не могу откатиться. Чтобы поместить колесо на ступицу, возьмите колесо из запасной части, совместите отверстия с болтами и наденьте на них колесо. Ли это представляет трудности, слегка переместите колесо и выровняйте отверстие верх колеса на верхний болт. Затем слегка наклоните колесо вперед и назад, пока колесо не сможет скользить по другим болты.

ПРЕДУПРЕЖДЕНИЕ

• Колеса и колпаки могут иметь острые края. Обращайтесь с ними осторожно, чтобы избежать возможных серьезных травм.
• Перед установкой колеса убедитесь, что на ступице ничего нет. или колесо (например, грязь, смола, гравий и т. д.) мешает колесо должно быть прочно прикреплено к ступице. Если есть что, сними. Если нет хорошего контакта на монтажной поверхности между колеса и ступицы, колесные гайки могут ослабнуть и вызвать потеря колеса. Если вы потеряете колесо, вы рискуете потерять управление транспортным средством. Это может привести к серьезной травме или смерти.

10. Для замены колеса, удерживая его на болтах, наденьте навинтите гайки на болты и затяните их вручную. Проверьте колесо на убедитесь, что он полностью посажен, затем затяните гайки до упора. можно снова пальцами.

11. Опустите автомобиль на землю, повернув колесный ключ по часовой стрелке. против часовой стрелки.

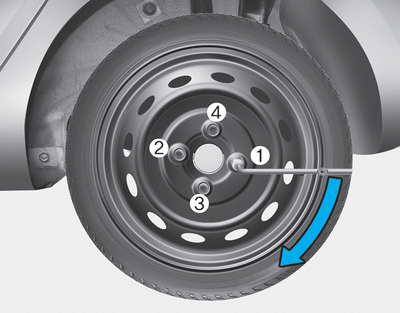

Затем расположите шпонку, как показано на схеме, и затяните гайки колесо. Убедитесь, что гнездо полностью село на гайку. Не стой не становитесь на трубный ключ и не используйте фитинг на трубном ключе.

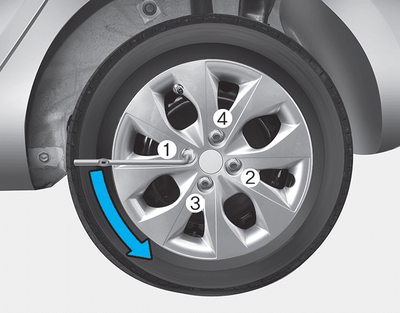

Обойдите колеса и затяните каждую гайку в последовательности число, показанное на картинке, пока все они не будут плотно затянуты. Затем перепроверьте, что каждая гайка затянута. Мы советуем вам проверьте систему у авторизованного дилера HYUNDAI, когда вы поменяйте колеса вашего автомобиля.

Момент затяжки колесных гаек:

Стальное колесо на колесо из алюминиевого сплава: 9~11 кг.м

Если у вас есть манометр, снимите колпачок вентиля и проверьте давление воздуха. Если давление ниже рекомендуемого, медленно езжайте к ближайшей заправке и надуйте шины с правильным давлением. Если он слишком высок, сделайте его совместимым до тех пор, пока что это правильно. Всегда заменяйте колпачок клапана после проверка или приведение давления в шинах в соответствие. Если крышка не заменен, может быть утечка воздуха из шины. Если вы потеряете колпачок клапана, купите другой и наденьте его. как можно скорее.

После замены колеса всегда закрепляйте спущенную шину на месте, а затем верните домкрат и инструменты в соответствующие места для хранения.

ЗАМЕТИЛ

Колесные шпильки и колесные гайки вашего автомобиля имеют резьбу. метрика. При снятии колеса убедитесь, что это гайки удаленные, которые возвращаются на место или, если вы их заменяете, которые вы используете Гайки с метрической резьбой с одинаковой конфигурацией фаски. Параметр установка гайки с неметрической резьбой на метрическую шпильку или наоборот, не позволит правильно зафиксировать колесо на ступице и повредит шпильку, и ее придется заменить.

ПРИМЕЧАНИЕ. Большинство гаек с проушинами не имеют резьбы. метрика. Обратите особое внимание на тип резьбы, прежде чем вставлять размещает запасные гайки или колеса.

В случае сомнений рекомендуем обратиться к дилеру ХЕНДАЙ одобрил.

ПРЕДУПРЕЖДЕНИЕ

колесные шпильки

Если шпильки повреждены, они могут потерять способность держи руль. Это может привести к потере колеса и столкновению в результате серьезной травмы.

Чтобы предотвратить домкрат, ручку домкрата, ключ для колесных гаек и запасное колесо не раскачивается при движении автомобиля, храните его их правильно.

ПРЕДУПРЕЖДЕНИЕ

Неправильное давление в запасной шине

Проверьте давление накачки как можно скорее после надевания поставить запасное колесо. При необходимости отрегулируйте его до указанного давления. См. главу 8, «Шины и колеса».

• Важно – использование компактного запасного колеса
