Описание и работа

Описание

Система иммобилайзера отключит автомобиль, если не будет правильно включено зажигание. используется ключ, в дополнение к имеющимся в настоящее время противоугонным системам, таким как как автомобильная сигнализация, система иммобилайзера направлена ​​​​на резкое снижение скорости угона автомобиля.

1. 1

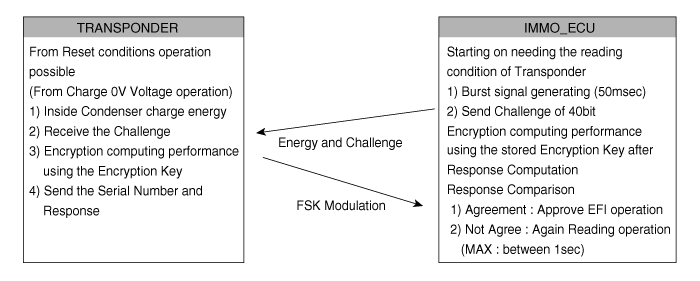

   Транспондер (TP) – Связь с ЭБУ IMMO



   Протокол чтения TP

   1. IMMO_ECU после включения IGN (или отмены сброса ЦП) отправляется Вызов TP и подтвержденный серийный номер и подпись.
   2. Когда ответ входного транспондера неверен, введите повторная попытка.
   3. Когда ответ входного транспондера правильный, данные которые вычисляют операцию шифрования в программе EEPROM по сравнению с полученными данными от ТП. Когда коды совпадают, ввод завершен. Если коды не совпадают, ввод продолжается до тех пор, пока коды одинаковые.
   4. Если код IMMO_ECU EEPROM не программируется, когда он правильный транспондер введен (CRC Check OK), ввод закончен.
   5. После включения IGN1 (отмена сброса процессора) IMMO_ECU считывает максимально 5-кратный код транспондера
   6. В состоянии IGN1 ON&EMS_state=Lock, при получении ANKNOWLEDGE, ТП проходит повторную аутентификацию



2. 2

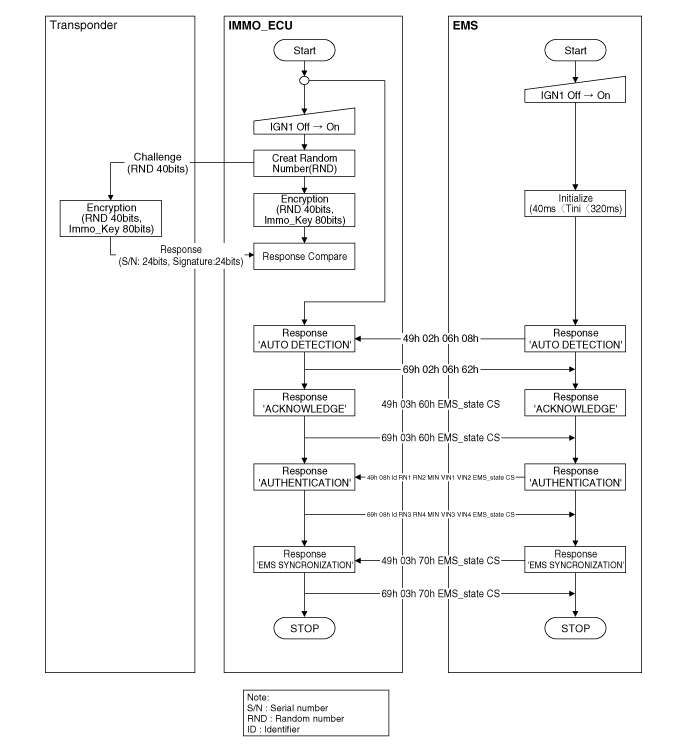

   Транспондер / IMMO ECU / аутентификация EMS



Компоненты Операции

PCM (модуль управления силовой передачей)

1. PCM(ECM) (A) выполняет проверку ключа зажигания с помощью специальный алгоритм шифрования, который запрограммирован в транспондер а также PCM (ECM) одновременно. Только если результаты равны, двигатель можно запускать. Данные всех транспондеров, действительные для автомобиля, хранятся в PCM(ECM). Значение ERN (зашифрованное случайное число) между EMS и зашифрованной смартрой Устройство проверяется, и служба EMS определяет действительность закодированного ключа.



ЗАШИФРОВАННЫЙ ИММОБИЛАЙЗЕР (A) ИММОБИЛАЙЗЕР осуществляет связь со встроенным транспондером в ключе зажигания. Эта беспроводная связь работает на РЧ (радиочастотном 125 кГц). ИММОБИЛАЙЗЕР монтируется за защитной подушкой рядом с центральная поперечная планка. Радиочастотный сигнал от транспондера, принятый катушкой антенны, преобразуется в сообщения для последовательной связи устройством ИММОБИЛАЙЗЕР. И, полученные сообщения от PCM (ECM) преобразуются в радиочастотный сигнал, который передается транспондеру через антенну. ИММОБИЛАЙЗЕР не выполняет проверку действительности транспондера или расчет алгоритма шифрования. Это устройство является только передовым интерфейс, который преобразует поток радиочастотных данных транспондера в последовательный связь с PCM (ECM) и наоборот.

ТРАНСПОНДЕР (встроенные ключи) Транспондер имеет усовершенствованный алгоритм шифрования. Во время основного обучения процедуры, транспондер будет запрограммирован специфичными для автомобиля данными. Специфичные для автомобиля данные записываются в память транспондера. Написать процедура однократная; поэтому содержимое транспондера никогда не может быть модифицироваться или изменяться.

[Главный складной ключ]

[Ассистент мастер-ключа]

Антенная катушка Катушка антенны (А) выполняет следующие функции.

• Катушка антенны подает энергию на транспондер.
• Катушка антенны принимает сигнал от транспондера.
• Катушка антенны посылает сигнал транспондера на ИММОБИЛАЙЗЕР. Он расположен непосредственно перед замком рукоятки рулевого управления.
