Электрическая система кузова

Процедуры ремонта переключателя стеклоочистителя-омывателя ветрового стекла

15шагов
~90мин
4/5сложность
Выполнено 0 из 15

Удаление

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.
  2. Если необходимо снять узел многофункционального переключателя, снимите руль. (Система рулевого управления - "Руль")
  3. Снимите верхние кожухи рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)
  4. Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)
  5. Отсоедините разъем многофункционального переключателя (А).
  6. Ослабьте винты (2 шт.) на многофункциональном переключателе в сборе.

Монтаж

  1. Установите многофункциональный переключатель.
  2. Установите часовую пружину и рулевое колесо.
  3. Установите верхний и нижний кожухи рулевой колонки.
  4. Установите рулевое колесо.

Осмотр (с ГРС)

  1. При нажатии каждого переключателя проверьте поток электричества между разъем многофункционального переключателя и заземление, и если электричество не соответствует спецификации, замените переключатель.
    Описание Выключатель Нет Значение сопротивления (Ом, ±1%)
    Сигнал переключателя стеклоочистителя ТУМАН 1 - 9 330
    ВЫКЛЮЧЕННЫЙ ∞
    ВНУТРЕННИЙ (АВТО) 470
    Низкий 1000
    Высокий 3900
    Объем INT переднего стеклоочистителя Том 1 7 - 9 330
    Том 2 690
    Том 3 1310
    Том 4 2610
    Том 5 7310
    Выключатель противотуманных фар ВЫКЛЮЧЕННЫЙ 9 - 10 ∞
    НА 910
    Выключатель указателя поворота ВЫКЛЮЧЕННЫЙ 9 - 12 ∞
    Левый 910
    Верно 2910
    Переключатель фар ближнего/дальнего света ВЫКЛЮЧЕННЫЙ 9 - 13 ∞
    Прохождение 910
    Диммер 2910
    Выключатель ВЫКЛЮЧЕННЫЙ 9 - 14 ∞
    Авто 680
    Задний фонарь 1680
    Фара головного света (ближний свет) 5580
  2. Электросистема кузова может быть быстро диагностирована неисправными частями с системой диагностики автомобиля (GDS). Система диагностики (GDS) предоставляет следующую информацию.
    1. Самодиагностика: проверка кода неисправности (DTC) и отображения
    2. Текущие данные: проверка состояния входных/выходных данных системы.
    3. Проверка срабатывания: Проверка состояния работы системы
    4. Дополнительная функция: другое управление, такое как система опция и настройка нулевой точки
  3. Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль тестером.
  4. Выберите «Модуль управления кузовом (BCM)», чтобы проверить блок управления кузовом. Модуль (БКМ).

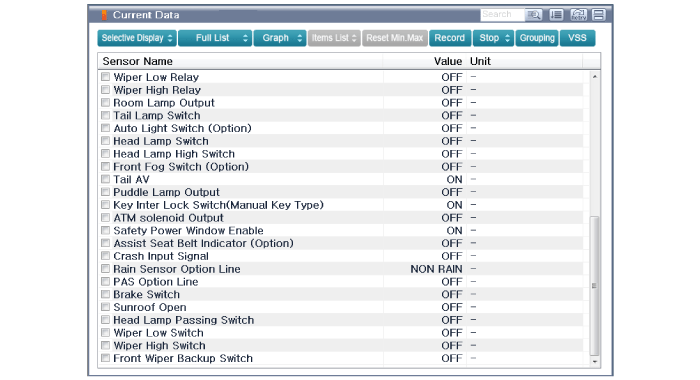

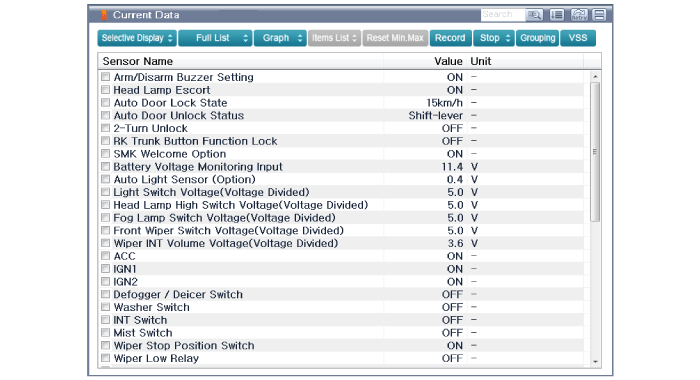

  5. Выберите меню «Текущие данные» для поиска текущего состояния входные/выходные данные. Входные/выходные данные для датчиков, соответствующих Body Модуль управления (BCM) можно проверить.
