Hyundai Palisade: Аудиосистема / Компоненты и расположение компонентов

Технические характеристики

Технические характеристики Аудио Элемент Спецификация Модель Дисплей Аудио 2.0 Источник питания DC 14...

Аудиосистема

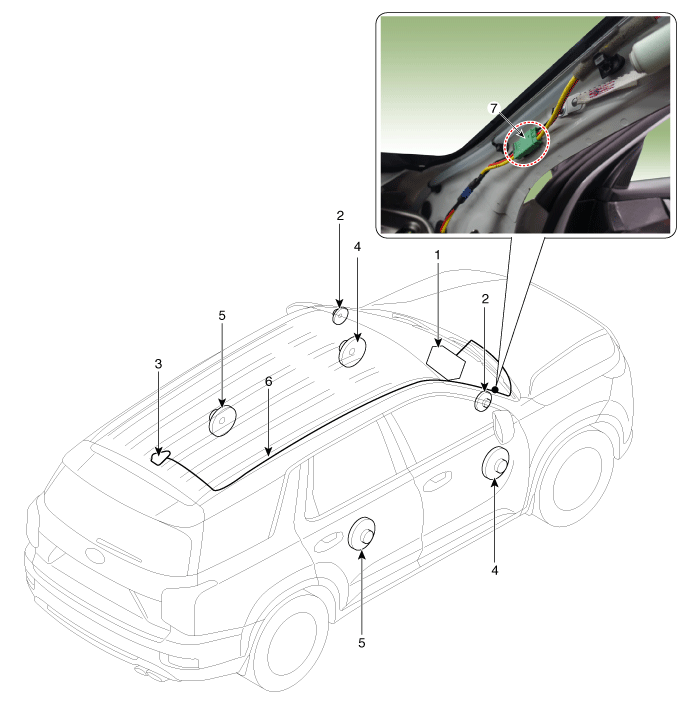

Компоненты и расположение компонентов Компоненты Информация о выводах разъема Нет Соединитель А Соединитель Б 1 Задний левый динамик (+) - 2 Задний левый динамик (-) Микрофон (+) 3 - - 4 - - 5 - Мощность антенны 6 Камера _Мощность Освещение (+) 7 Камера_ Видео ММ CAN Высокий 8 - - 9 - - 10 - Батарея (+) 11 код неисправности Батарея (+) 12 Пульт дистанционного управления на руль Земля 13 Передний левый динамик (+) Земля 14 Передний левый динамик (-) - 15 Передний правый динамик (-) Микрофон (+) 16 Передний правый динамик (+) - 17 - - 18 - - 19 - Освещение (-) 20 Питание камеры_Земля ММ CAN Низкий 21 Видео с камеры_Земля - 22 - АКК 23 - - 24 - - 25 - - 26 Заземление на рулевом колесе - 27 Задний правый динамик (-) - 28 Задний правый динамик (+) - 29 - - 30 - - 31 - - 32 - Зажигание 33 Экран камеры _Ground - 34 - - 35 - - 36 - 37 - 38 - 39 Скорость Процедуры ремонта Удаление 1...
