Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Аудио / Динамики

Процедуры ремонта

осмотр

Устранение неполадок для динамика

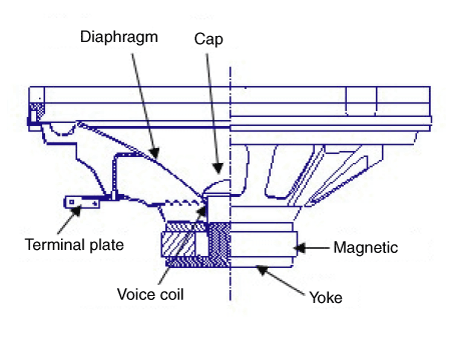

(1)	Базовый осмотр динамика Проверьте звук из динамика, убедившись, что динамик крепежные винты удалены, и разъем проводки подключен именно для устранения вибрации, передающейся от обшивки кузова и окружающие части.

(2)

Устранение неполадок

Нет

Случай

Проверка/устранение

Дрожащий звук

1)	Перед заменой динамика убедитесь, что крепежный винт установлен нормально.

2)	После повторной установки динамика убедитесь, что дрожащего звука не слышно.

3)	Когда снова услышите дрожащий звук, замените динамик с новым.

Шум

1)	Проверьте, нормально ли подсоединен разъем проводки. Если нет, подсоедините разъем проводки.

2)	В случае радиостатического разряда проверьте, нет ли шум от проигрывателя компакт-дисков.

3)	Когда слышен шум при включении радио и компакт-диска замените динамик на новый.

•	Если есть только радиостатика, это происходит из-за плохого радиоприема. Таким образом, динамик не нуждается в ремонте и замена.

Плохая работа

Проверка соединения проводки между аккумулятором и спикер

1)	Перед заменой динамика осмотрите проводку и соединения в цепи динамика.

2)	Проверьте подачу питания на динамик и сопротивление, а затем проверьте качество звука.

3)	Если динамик работает плохо, замените его на новый.

–	Во время общения спикера

–	Падение или грубое обращение с динамиком может нанести урон.

–	Будьте осторожны, чтобы не покрыть водой и маслом оратор.

–	Будьте осторожны при обращении с динамиком, потому что материал диафрагмы-бумага, которая легко разрываться от удара и внешней силы.

–	При модификации аудиосистемы по желанию заказчика, это приводит к электрическому повреждению динамика.

–	И в этом случае динамики не закрыты по гарантии производителя.

Удаление

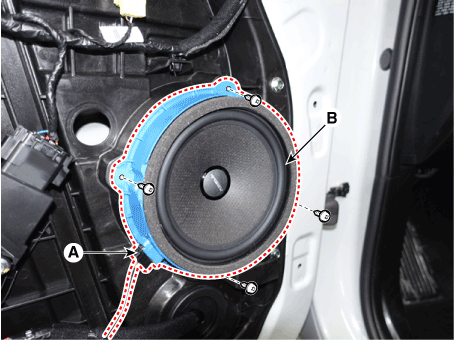

Динамик в передней двери

1.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

2.	Отсоедините разъем динамика (А).

3.	Снимите передний динамик (B) после ослабления винтов.

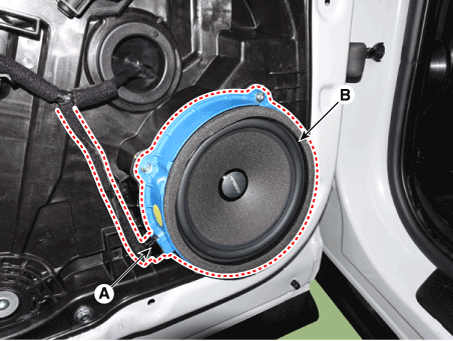

Динамик задней двери

1.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

2.	Отсоедините разъем динамика (А).

3.	Снимите задний динамик (B) после ослабления винтов.

Динамик твитера (передний)

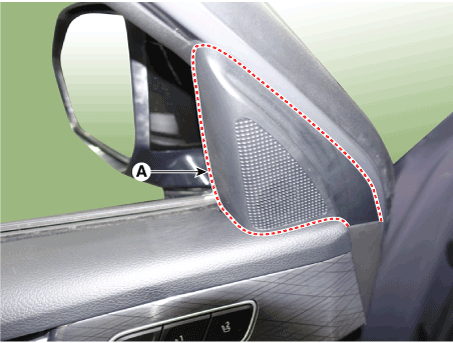

1.	Используя отвертку или съемник, снимите внутренний квадрант передней двери. крышка (А).

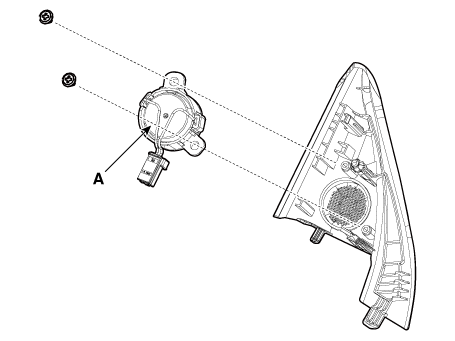

2.	Ослабьте крепежные винты, а затем снимите высокочастотный динамик (A), отсоединив разъем динамика.

Монтаж

Передний динамик

1.	Установите передний динамик.

2.	Установить обшивку передней двери.

Задний динамик

1.	Установите задний динамик.

2.	Установить обивку задней двери.

Динамик твитера (передний)

1.	Подсоедините разъем.

2.	Установите высокочастотный динамик и внутреннюю крышку квадранта.

Аудиосистема

Компоненты и расположение компонентов Компоненты Информация о выводах разъема Нет Соединитель А Соединитель Б 1 Задний левый динамик (+) - 2 Задний левый динамик (-) Микрофон (+) 3 - - 4 - - 5 - Мощность антенны 6 Камера _Мощность Освещение (+) 7 Камера_ Видео ММ CAN Высокий 8 - - 9 - - 10 - Батарея (+) 11 код неисправности Батарея (+) 12 Пульт дистанционного управления на руль Земля 13 Передний левый динамик (+) Земля 14 Передний левый динамик (-) - 15 Передний правый динамик (-) Микрофон (+) 16 Передний правый динамик (+) - 17 - - 18 - - 19 - Освещение (-) 20 Питание камеры_Земля ММ CAN Низкий 21 Видео с камеры_Земля - 22 - АКК 23 - - 24 - - 25 - - 26 Заземление на рулевом колесе - 27 Задний правый динамик (-) - 28 Задний правый динамик (+) - 29 - - 30 - - 31 - - 32 - Зажигание 33 Экран камеры _Ground - 34 - - 35 - - 36 - 37 - 38 - 39 Скорость Процедуры ремонта Удаление 1...
