Hyundai Palisade: аудио/аудиосистема

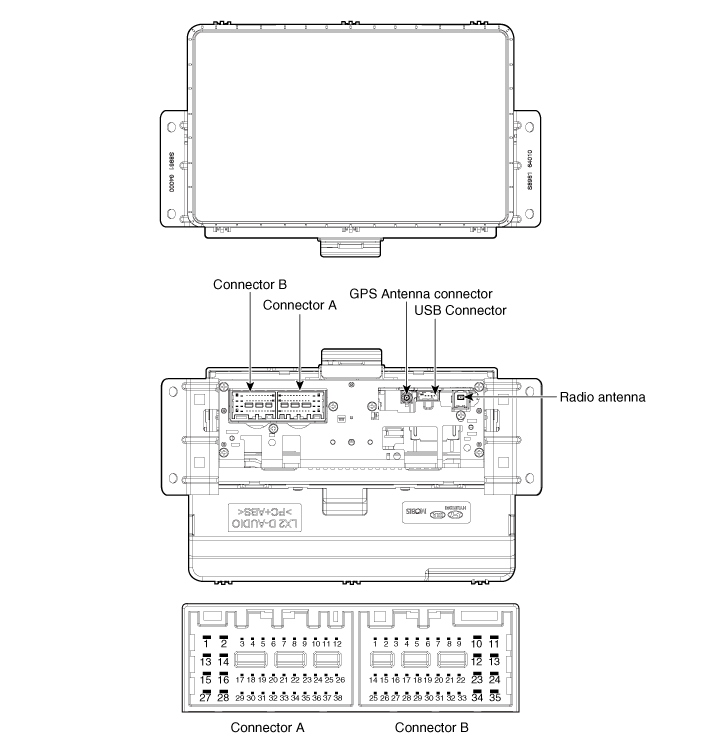

Компоненты и расположение компонентов
| Компоненты |

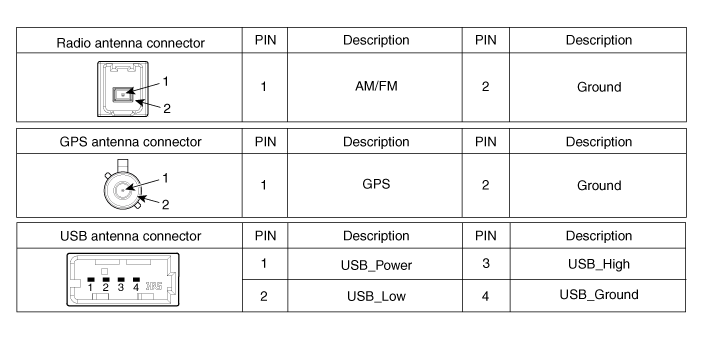

Информация о выводах разъема
|
Нет
|
Соединитель А
|
Соединитель Б
|
|
1
|
Задний левый динамик (+)
|
-
|
|
2
|
Задний левый динамик (-)
|
Микрофон (+)
|
|
3
|
-
|
-
|
|
4
|
-
|
-
|
|
5
|
-
|
Мощность антенны
|
|
6
|
Камера _Мощность
|
Освещение (+)
|
|
7
|
Камера_ Видео
|
ММ CAN Высокий
|
|
8
|
-
|
-
|
|
9
|
-
|
-
|
|
10
|
-
|
Батарея (+)
|
|
11
|
код неисправности
|
Батарея (+)
|
|
12
|
Пульт дистанционного управления на руль
|
Земля
|
|
13
|
Передний левый динамик (+)
|
Земля
|
|
14
|
Передний левый динамик (-)
|
-
|
|
15
|
Передний правый динамик (-)
|
Микрофон (+)
|
|
16
|
Передний правый динамик (+)
|
-
|
|
17
|
-
|
-
|
|
18
|
-
|
-
|
|
19
|
-
|
Освещение (-)
|
|
20
|
Питание камеры_Земля
|
ММ CAN Низкий
|
|
21
|
Видео с камеры_Земля
|
-
|
|
22
|
-
|
АКК
|
|
23
|
-
|
-
|
|
24
|
-
|
-
|
|
25
|
-
|
-
|
|
26
|
Заземление на рулевом колесе
|
-
|
|
27
|
Задний правый динамик (-)
|
-
|
|
28
|
Задний правый динамик (+)
|
-
|
|
29
|
-
|
-
|
|
30
|
-
|
-
|
|
31
|
-
|
-
|
|
32
|
-
|
Зажигание
|
|
33
|
Экран камеры _Ground
|
-
|
|
34
|
-
|
-
|
|
35
|
-
|
-
|
|
36
|
-
|
|
|
37
|
-
|
|
|
38
|
-
|
|
|
39
|
Скорость
|
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумулятора
|
| 2. |
Снимите панель центральной панели.
(См. Кузов — «Центральная панель»)
|
| 3. |

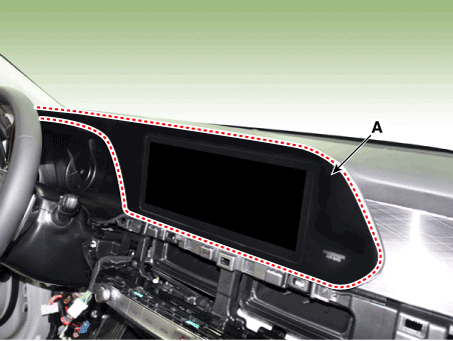

С помощью плоской отвертки снимите крышку монитора (А).
|
| 4. |

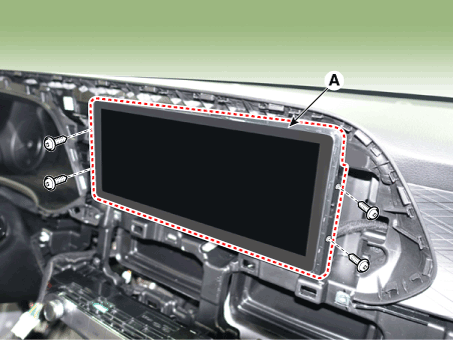

Ослабьте крепежные винты и снимите аудиосистему (А).
|
| 5. |

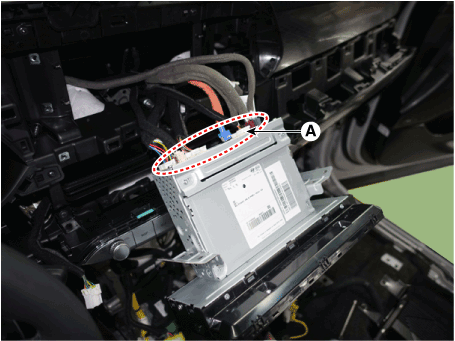

Снимите головное аудиоустройство, отсоединив разъемы (A).
|
| Монтаж |
| 1. |
Подсоедините разъемы аудиоблока.
|
| 2. |
Установите головное аудиоустройство.
|
| 3. |
Установите крышку монитора.
|
| 4. |
Установите центральную лицевую панель.
|
| 5. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
Компоненты и расположение компонентов
Расположение компонента
1. Аудиосистема
2. Динамик твитера
3. Антенна на крыше (радио)
4. Динамик в передней двери
5. Динамик в задней двери
6...
Динамики
Процедуры ремонта
осмотр
1.
Устранение неполадок для динамика
(1)
Базовый осмотр динамика
Проверьте звук из динамика, убедившись, что динамик
крепежные винты удалены, и разъем проводки подключен
именно для устранения вибрации, передающейся от обшивки кузова и
окружающие части...
