USB-разъем

Принципиальные диаграммы

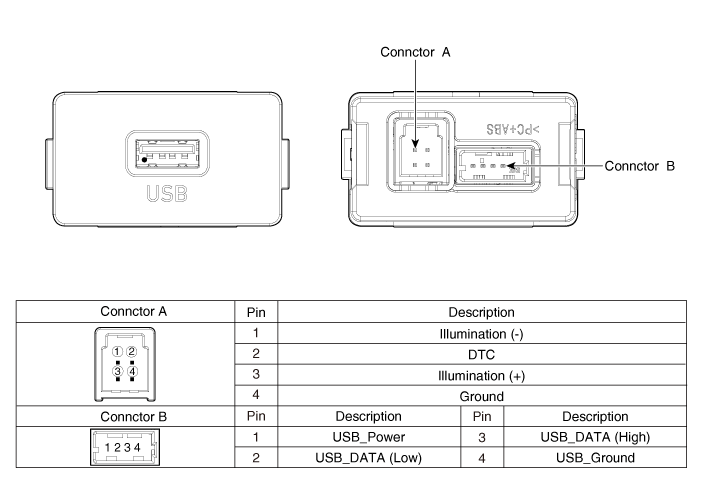

Принципиальная электрическая схема

Описание и работа

Описание

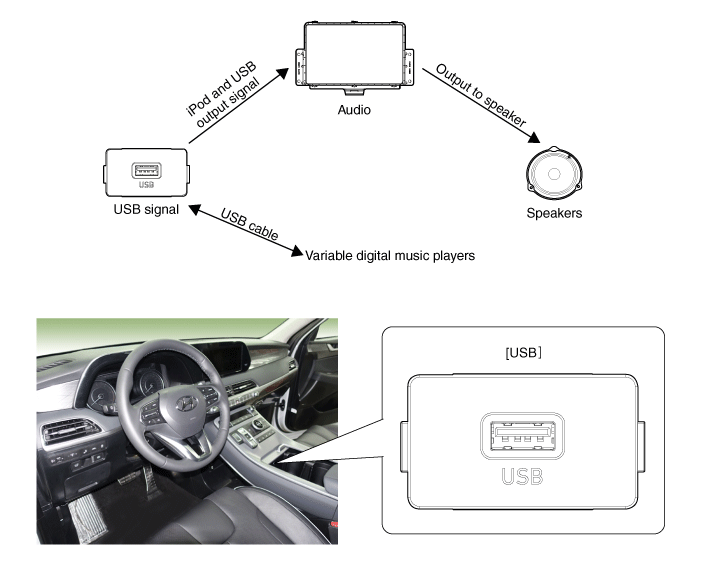

AUX, iPod и USB JACK на центральной консоли предназначены для клиентов, которым нравится слушать внешние портативные музыкальные плееры, такие как MP3, iPod, наушники, USB карту памяти, проигрыватель компакт-дисков и т. д. через аудиосистему автомобиля, когда она подключен к этому разъему. Если возникают искажения звука, это может быть связано с несоответствием характеристик между единицы измерения.

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите переднюю консоль в сборе. (См. раздел «Кузов — напольная консоль в сборе»)
3. 3

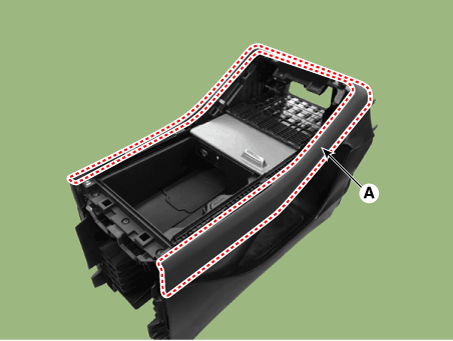

   Снимите декоративную накладку передней консоли (А).



   При удалении плоской отверткой или съемником оберните инструменты защитной лентой, чтобы предотвратить их повреждение к компонентам.

4. 4

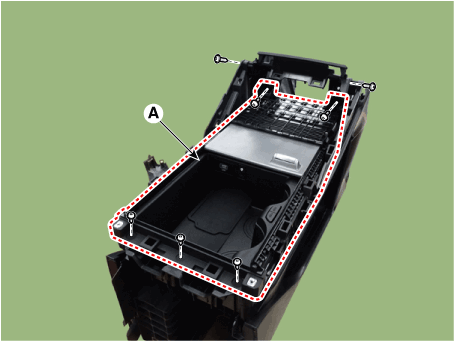

   Снимите узел поддона передней консоли (А).



5. 5

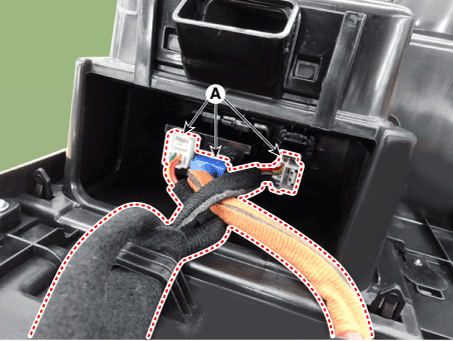

   Отсоедините разъем (А).



6. 6

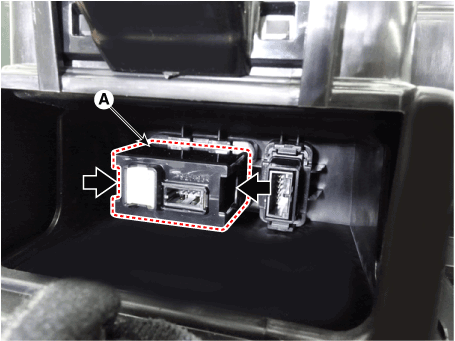

   Извлеките USB (A), нажав на фиксированный зажим в направлении стрелка, как показано ниже.



Монтаж

1. 1
   Установите USB.
2. 2
   Установите переднюю консоль в сборе.
3. 3
   Подсоедините отрицательный (-) разъем аккумулятора.
