Датчик температуры испарителя

Описание и работа

Описание

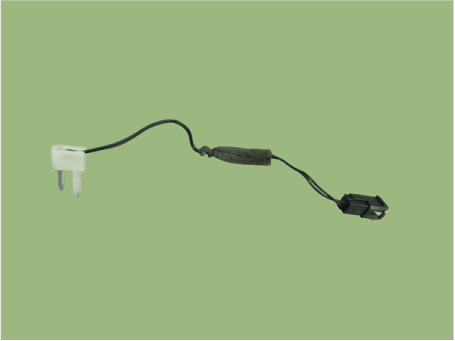

Датчик температуры испарителя определяет температуру ядра испарителя. и отключите питание реле компрессора, чтобы предотвратить замерзание испарителя. путем чрезмерного охлаждения.

Процедуры ремонта

осмотр

1. 1
   Выключите зажигание.
2. 2
   Отсоедините разъем датчика температуры испарителя.
3. 3

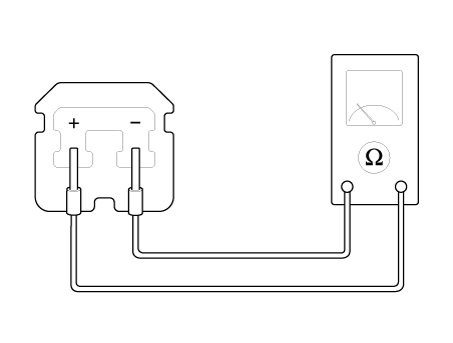

   Измерьте сопротивление между выводами «+» и «-» температуры испарителя. датчик.



   Спецификация

   Температура ядра испарителя [°С (°Ф)]	Сопротивление [кОм]	Напряжение [В]
   -10 (14)	17,93	3.21
   0 (32)	11.36	2,66
   10 (50)	7.4	2.13
   20 (68)	4,94	1,66
   30 (86)	3,37	1,26
   40 (104)	2,35	0,95

4. 4
   Подсоедините разъем датчика температуры испарителя.
5. 5
   Запустите двигатель и включите кондиционер, затем измерьте напряжение. между контактами разъема жгута.

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2

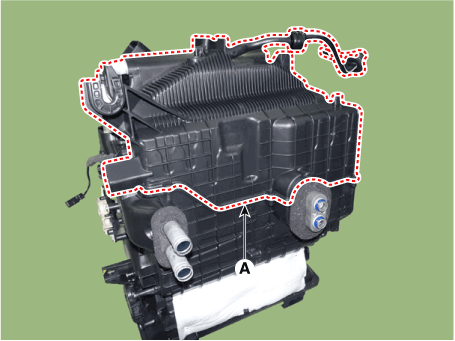

   Ослабьте крепежные винты и снимите крышку сердцевины испарителя (А).



3. 3

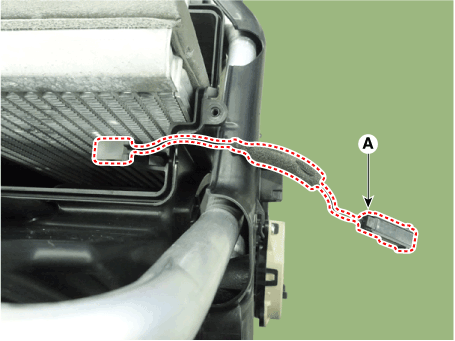

   Отделите датчик температуры испарителя (А) от сердцевины испарителя.



4. 4
   Установите в порядке, обратном снятию.
