Hyundai Palisade: система кондиционирования воздуха / датчик давления кондиционера

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Отопление, вентиляция, кондиционирование / Кондиционер / Датчик давления кондиционера

Описание и работа

Описание

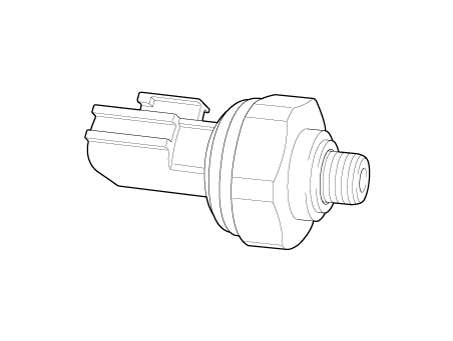

Датчик давления кондиционера (APT) преобразует значение давления высокого давления в линии в значение напряжения после его измерения. По преобразованному значению напряжения, двигатель ЭБУ управляет вентилятором охлаждения, задействуя его на высокой или низкой скорости. Двигатель ЭБУ останавливает работу компрессора, когда температура хладагента линия очень высокая или очень низкая неравномерно для оптимизации системы кондиционирования воздуха.

Hyundai Palisade. Description and operation

Процедуры ремонта

осмотр

•	Перед измерением давления в линии хладагента проверьте, заправлено ли количество хладагента в соответствии с указанным количеством заправки. (См. «Отопление, вентиляция, кондиционирование воздуха» — «Технические характеристики»)

1.	Выключите зажигание.

2.	Установите систему восстановления/рециркуляции/заправки хладагента. (См. Система кондиционирования воздуха — «Процедуры ремонта»)

3.	Включите зажигание, включите кондиционер.

Рассчитайте опорное напряжение машины Recovery/Recycle/Recharge значение высокого давления, используя приведенную ниже формулу.

Опорное напряжение (В) = 0,0088 * давление (psi) + 0,37

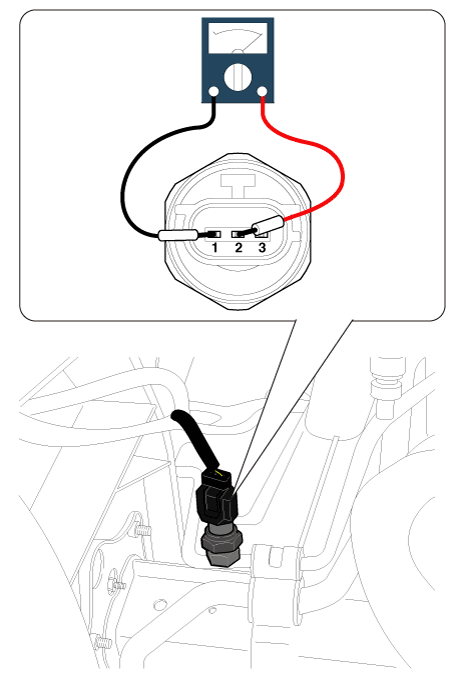

Измерьте выходное напряжение датчика между контактами "1" и "2".

Hyundai Palisade. Repair procedures

Пин №	Функция
1	Земля
2	Напряжение
3	Питание (+5В)

6.	Если значение опорного напряжения и значение выходного напряжения датчика близко друг к другу, датчик давления кондиционера в норме.

Если на выходе 0 В или значение опорного напряжения и выходное напряжение датчика значения не близки друг к другу, замените давление кондиционера преобразователь.

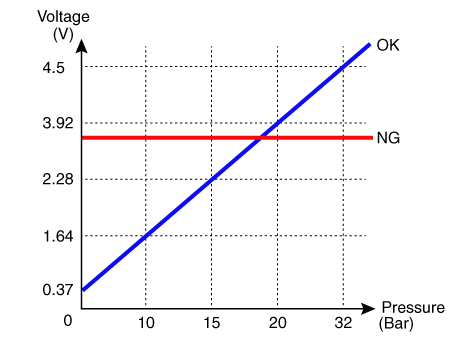

•	Проверьте, изменяется ли выходное напряжение, когда высокое давление изменяется значение линии хладагента.

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Восстановите хладагент с помощью станции восстановления/зарядки.

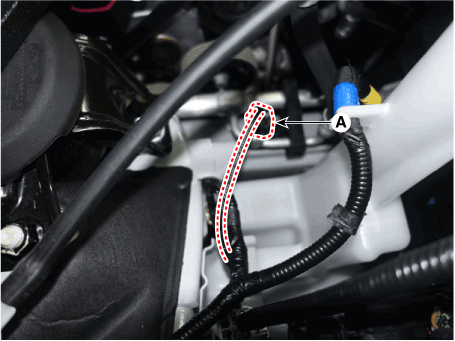

3.	Отсоедините разъем датчика давления кондиционера (А).

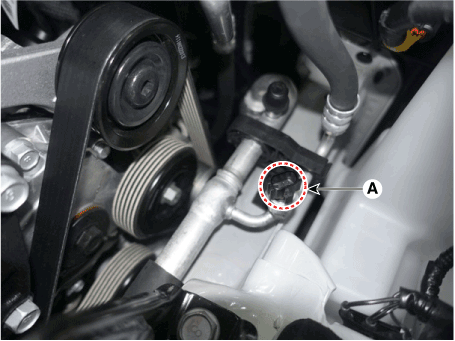

Снимите датчик давления кондиционера (А).

Момент затяжки :

10–12 Н·м (1,02–1,22 кгс·м, 7,4–8,8 фунт-фут)

Hyundai Palisade. Repair procedures

Установите в порядке, обратном снятию.

•	При установке замените его новым уплотнительным кольцом (А).
