Передний нижний рычаг

Процедуры ремонта

Удаление

1. 1
   Слегка ослабьте колесные гайки. Поднимите автомобиль и убедитесь, что он надежно закреплен.
2. 2

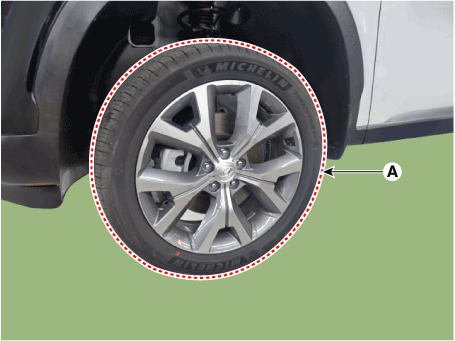

   Снимите переднее колесо и шину (А) с передней ступицы.

   Момент затяжки : 107,9–128 Н·м

   Будьте осторожны, чтобы не повредить болты ступицы при снятии переднее колесо и шина (А).



3. 3

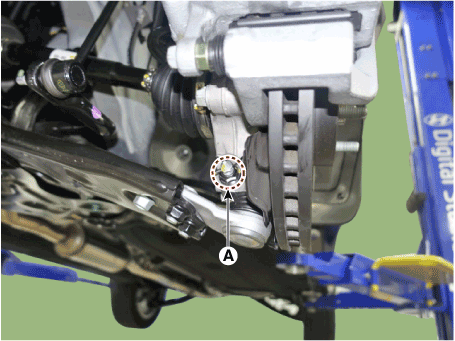

   Снимите шплинт и гайку (А).

   Момент затяжки : 98,0–118 Н·м



4. 4

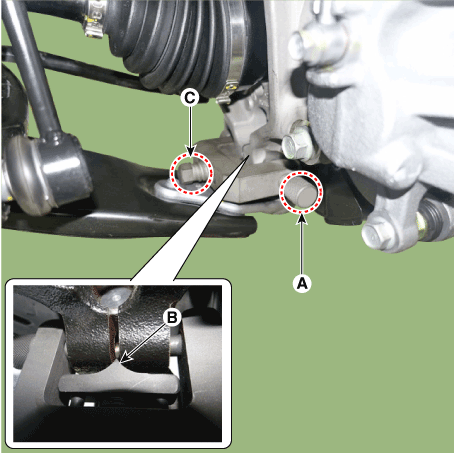

   Снимите нижний рычаг с поворотного кулака с помощью SST (09568-4R100).

   1. Вставьте опорный болт (А) в отверстие для болта нижнего рычага.
   2. Установите опорный корпус (B) с передней оси.
   3. Затяните болт (С).



5. 5

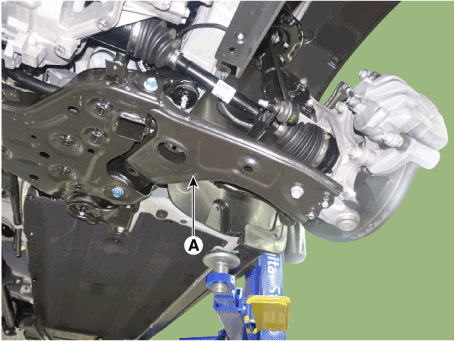

   Снимите передний нижний рычаг (А) после ослабления болтов и гаек. Момент затяжки Передний : 117,7–137 Н·м Задний : 156,9–176 Н·м



осмотр

1. 1
   Проверьте втулку на предмет износа и износа.
2. 2
   Проверьте нижний рычаг на предмет изгиба или поломки.
3. 3
   Проверьте нижний рычаг на предмет деформации.
4. 4
   Проверьте все болты и гайки.

Замена

1. 1
   Слегка ослабьте колесные гайки. Поднимите автомобиль и убедитесь, что он надежно закреплен.
2. 2
   Снимите переднее колесо и шину (А) с передней ступицы.

   Момент затяжки : 107,9–128 Н·м

   Будьте осторожны, чтобы не повредить болты ступицы при снятии переднее колесо и шина (А).



3. 3
   Снимите шплинт и гайку (А).

   Момент затяжки : 98,0–118 Н·м



4. 4
   Снимите нижний рычаг с поворотного кулака с помощью SST (09568-4R100).

   1. Вставьте опорный болт (А) в отверстие для болта нижнего рычага.
   2. Установите опорный корпус (B) с передней оси.
   3. Затяните болт (С).



5. 5

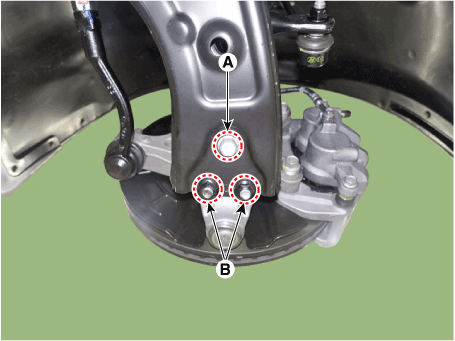

   Снимите узел шарового шарнира, ослабив болт) и гайку (В).

   Момент затяжки: 107,9–128 Н·м
