Hyundai Palisade: система передней подвески / передний стабилизатор поперечной устойчивости

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Подвесная система / Система передней подвески / Передний стабилизатор поперечной устойчивости

Процедуры ремонта
Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) аккумулятор. кабель.
2.
Поверните руль так, чтобы передние колеса встали прямо положение впереди.
3.

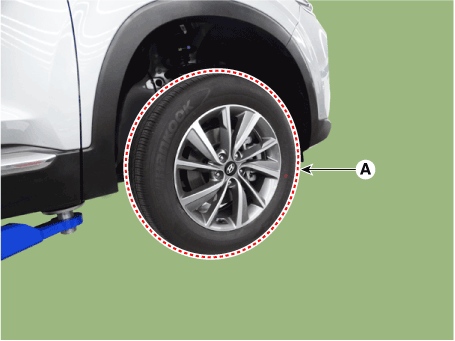

Снимите переднее колесо и шину (А) с передней ступицы.
Момент затяжки :
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт-фут)
Hyundai Palisade. Repair procedures
•
Будьте осторожны, чтобы не повредить болты ступицы при снятии переднее колесо и шина (А).

Hyundai Palisade. Repair procedures

4.

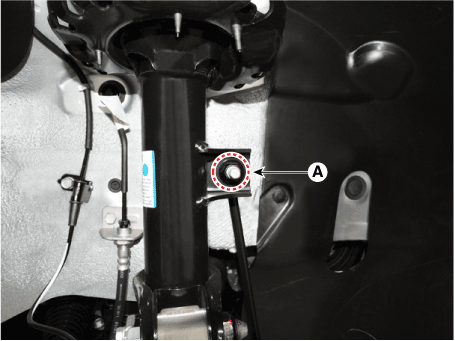

Отсоедините стойку стабилизатора от передней стойки в сборе после ослабления гайка (А).
Момент затяжки :
98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт-фут)
Hyundai Palisade. Repair procedures
•
При ослаблении гайки (А) зафиксируйте внешний шестигранник тяга стабилизатора поперечной устойчивости.
•
Будьте осторожны, чтобы не повредить пыльники стабилизатора поперечной устойчивости.

Hyundai Palisade. Repair procedures

5.
Снимите шаровой шарнир наконечника рулевой тяги.
(1)

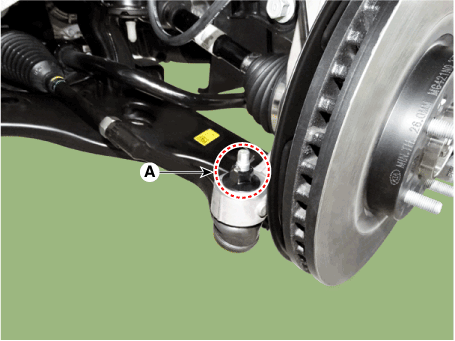

Снимите шплинт и гайку (А).
(2)

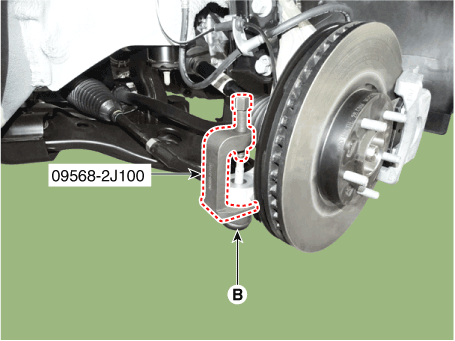

Используя SST (09568-2J100), отделите шаровой шарнир (B) от костяшка.
Момент затяжки :
98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт-фут)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures

6.

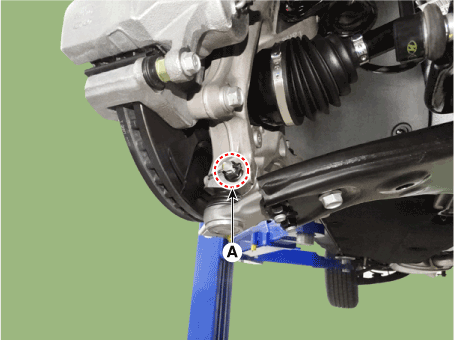

Снимите шплинт и гайку (А).
Момент затяжки :
98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт-фут)

Hyundai Palisade. Repair procedures

7.

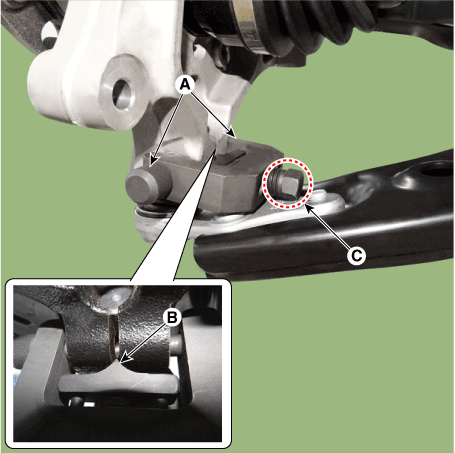

Снимите нижний рычаг с поворотного кулака с помощью SST (09568-4R100).
(1)
Вставьте опорный болт (А) в отверстие для болта нижнего рычага.
(2)
Установите опорный корпус (B) с передней оси.
(3)
Затяните болт (С).

Hyundai Palisade. Repair procedures

8.

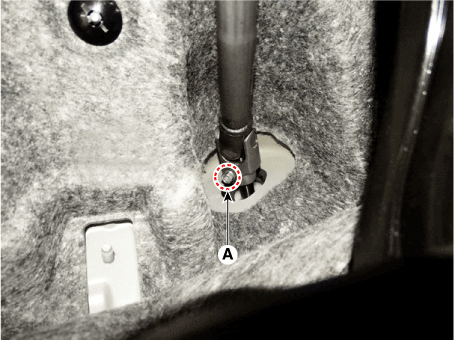

Ослабьте болт (А) и затем отсоедините узел универсального шарнира. от шестерни рулевого механизма.
Момент затяжки :
32,4–37,3 Н·м (3,3–3,8 кгс·м, 23,9–27,5 фунт-фут)

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•
Не используйте болт повторно.
•
Заблокируйте рулевое колесо в положении прямо чтобы предотвратить повреждение внутреннего троса часовой пружины.
•

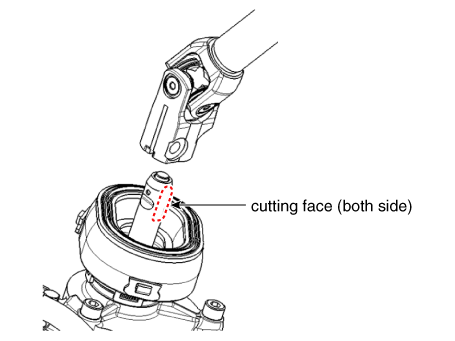

Соберите так, чтобы отверстие универсального шарнира было вставлено совпадающая с поверхностью среза вала-шестерни.

Hyundai Palisade. Repair procedures

9.
Снимите нижнюю крышку.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
10.

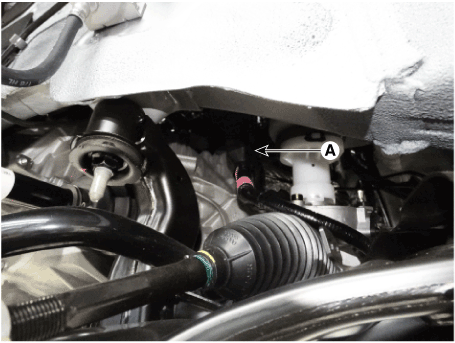

Отсоедините главный разъем R-MDPS (А). [Только тип R-MDPS]

Hyundai Palisade. Repair procedures

11.

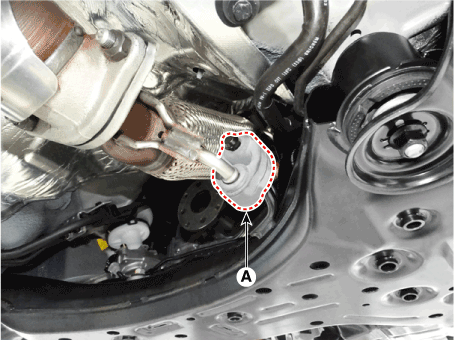

Снимите резиновую подвеску глушителя (А).

Hyundai Palisade. Repair procedures

12.

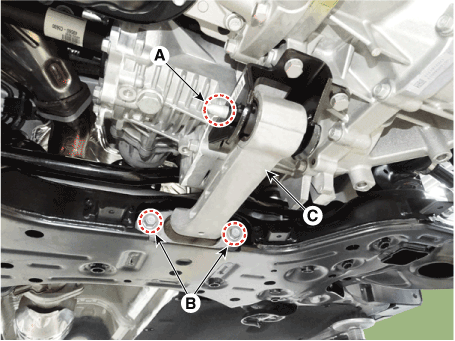

Снимите кронштейн тяги ролика (С), ослабив болты (А), (В).
Момент затяжки
(A): 107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт-фут)
(B): 49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт-фут)

Hyundai Palisade. Repair procedures

13.

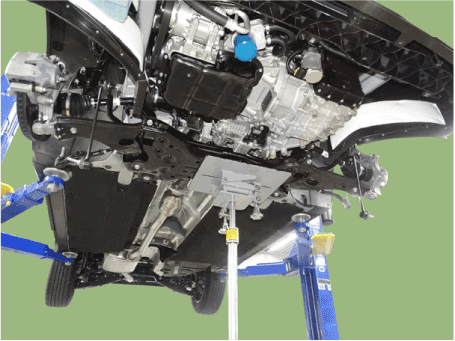

Снимите подрамник, ослабив болты и гайки крепления.
Hyundai Palisade. Repair procedures
•
Установите трансмиссионный домкрат для безопасности.
Момент затяжки
Болты и гайки крепления подрамника:
176,5 - 196,1 Н.м (18,0 - 20,0 кгс.м, 130,2 - 144,7 б-фут)
Болт крепления подрамника:
44,1–53,9 Н·м (4,5–5,5 кгс·м, 32,5–39,8 фунт-фут)

Hyundai Palisade. Repair procedures

14.

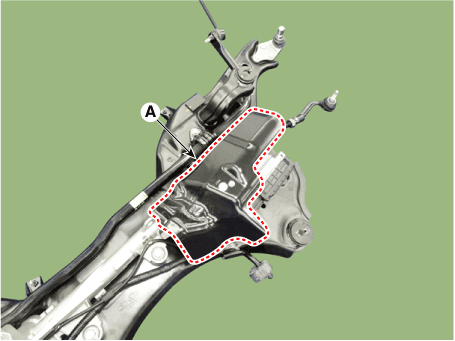

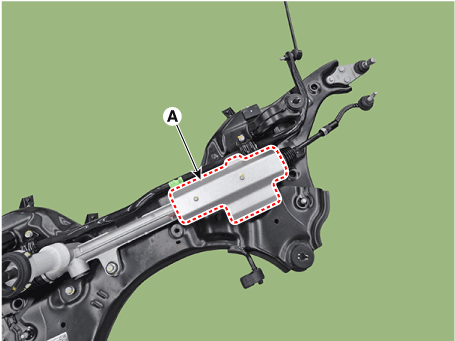

Снимите защитный кожух с подогревом (А).
Момент затяжки :
6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт-фут)
[C-MDPS]

Hyundai Palisade. Repair procedures

[Р-МДПС]

Hyundai Palisade. Repair procedures

15.

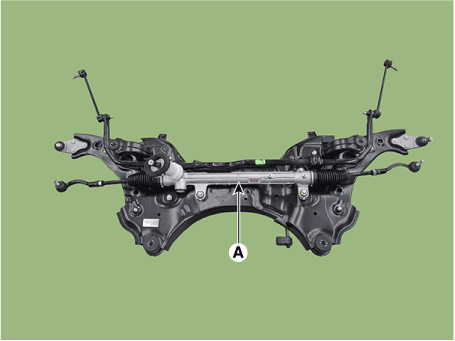

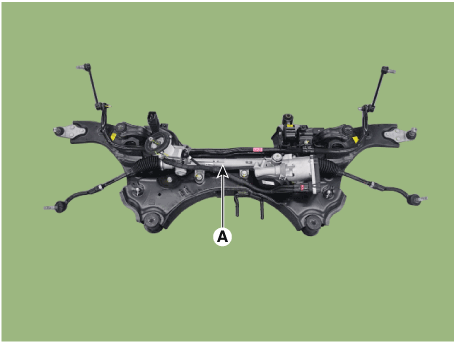

Снимите рулевой редуктор (А) с переднего подрамника, ослабив крепежные болты.
Момент затяжки :
88,2–107,8 Н·м (9,0–11,0 кгс·м, 65,0–79,5 фунт-фут)
[C-MDPS]

Hyundai Palisade. Repair procedures

[Р-МДПС]

Hyundai Palisade. Repair procedures

16.

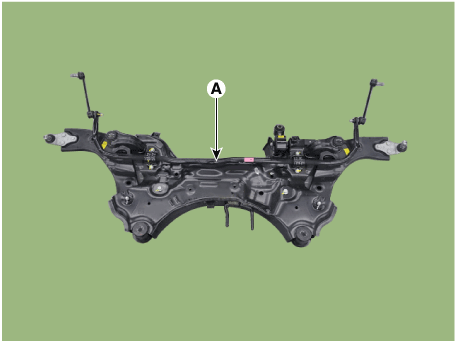

Ослабьте крепежные болты и снимите стабилизатор поперечной устойчивости (А).
Момент затяжки :
49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт-фут)

Hyundai Palisade. Repair procedures

осмотр
1.
Проверьте втулку на предмет износа и износа.
2.
Проверьте передний стабилизатор поперечной устойчивости на предмет деформации.
3.
Проверьте шаровой шарнир тяги переднего стабилизатора на наличие повреждений.
Монтаж
1.
Установите в порядке, обратном снятию.
2.
Проверьте выравнивание.
(См. Система подвески — «Выравнивание»)
