Задняя винтовая пружина

Процедуры ремонта

Удаление

1. 1
   Слегка ослабьте колесные гайки. Поднимите автомобиль и убедитесь, что он надежно закреплен.
2. 2

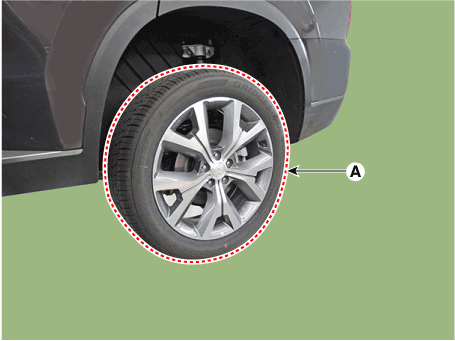

   Снимите заднее колесо и шину (А) с задней ступицы.

   Момент затяжки : 107,9–128 Н·м

   Будьте осторожны, чтобы не повредить болты ступицы при снятии заднее колесо и шину (А).



3. 3

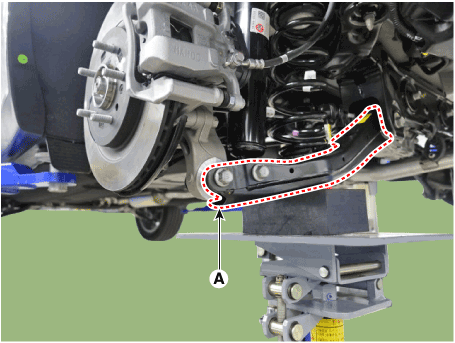

   Ослабьте болт и гайку и снимите задний нижний рычаг (А) с задний мост.

   Момент затяжки : 137,3–157 Н·м

   Установите домкрат коробки передач под нижний рычаг в чтобы снять его без нагрузки.



4. 4

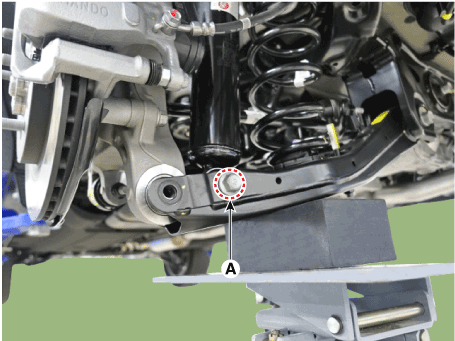

   Ослабьте болт и гайку (А), затем отсоедините задний амортизатор. из нижней части руки.

   Момент затяжки : 137,3–157 Н·м



5. 5

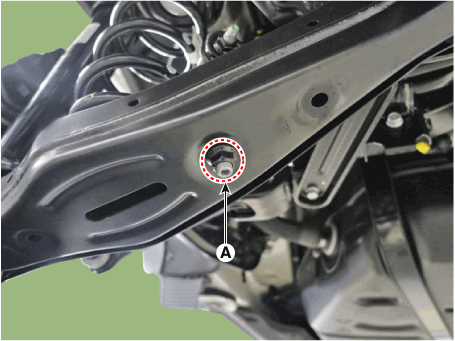

   Ослабьте гайку (А) и отсоедините тягу стабилизатора от нижняя рука.

   Момент затяжки: 98,0–118 Н·м



6. 6

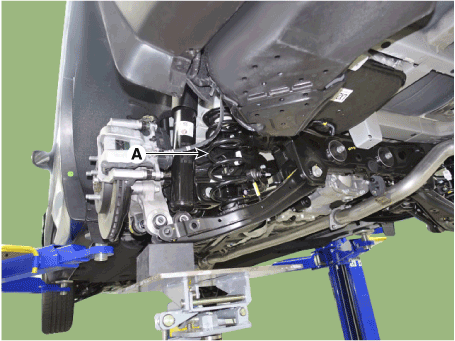

   Снимите винтовую пружину (А).



осмотр

1. 1
   Проверьте пружину на деформацию, старение или повреждение.
2. 2
   Проверьте верхнюю и нижнюю подушки пружины на предмет износа или повреждений.

Монтаж

1. 1
   Установите в порядке, обратном снятию.
2. 2
   Проверьте выравнивание. (См. Система подвески — «Выравнивание»)
