Продольный рычаг

Процедуры ремонта

Удаление

1. 1
   Слегка ослабьте колесные гайки. Поднимите автомобиль и убедитесь, что он надежно закреплен.
2. 2

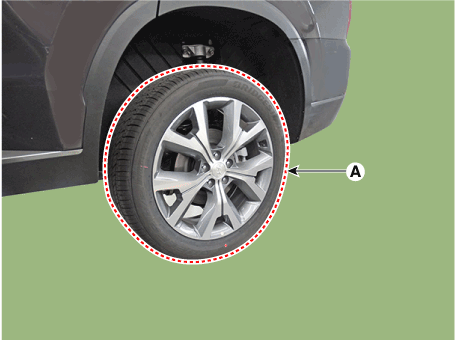

   Снимите заднее колесо и шину (А) с задней ступицы.

   Момент затяжки : 107,9–128 Н·м

   Будьте осторожны, чтобы не повредить болты ступицы при снятии заднее колесо и шину (А).



3. 3

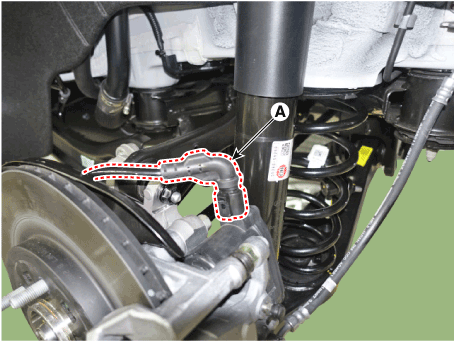

   Отсоедините разъем EPB (А).



4. 4

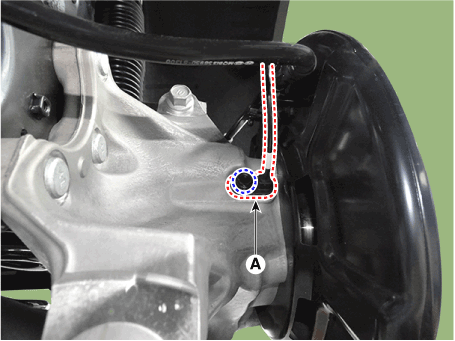

   Ослабьте болт (А) и снимите датчик скорости заднего колеса.

   Момент затяжки : 6,9–10,8 Н·м



5. 5

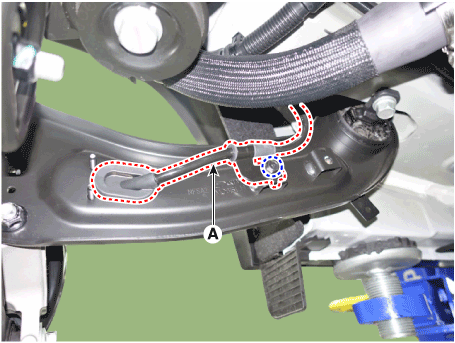

   Ослабьте болт и снимите трос скорости заднего колеса (А).

   Момент затяжки : 9,8–16,7 Н·м



6. 6

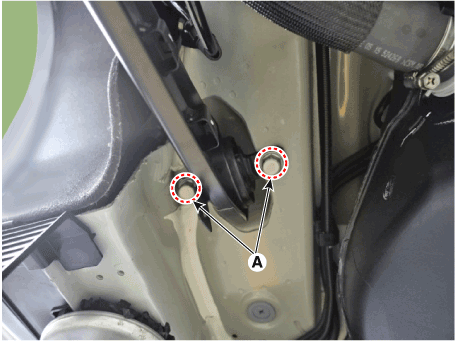

   Ослабьте гайку (А) и отсоедините продольный рычаг от задней ось.

   Момент затяжки: 98,0–118 Н·м

   Установите домкрат коробки передач под нижний рычаг в чтобы снять его без нагрузки.



7. 7

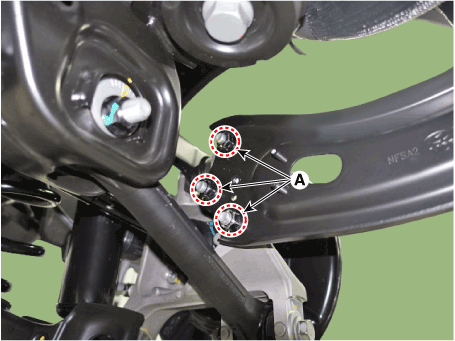

   Ослабьте болт (А) и снимите продольный рычаг.

   Момент затяжки : 98,1–118 Н·м



осмотр

1. 1
   Проверьте втулку на предмет износа и износа.
2. 2
   Проверьте наличие всех болтов и гаек.

Монтаж

1. 1
   Установите в порядке, обратном снятию.
2. 2
   Проверьте выравнивание. (См. Система подвески — «Выравнивание»)
