Hyundai Palisade: муфта в сборе / предохранительный клапан

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Система полного привода (AWD) / Муфта в сборе / Предохранительный клапан

Описание и работа

Описание

Когда давление внутри муфты превышает установленное значение давления, этот клапан поддерживает давление ниже установленного значения путем частичного или полного сброса количество.

Процедуры ремонта

Удаление

1.	Снимите муфту в сборе. (См. Система полного привода (AWD) — «Муфта в сборе»)

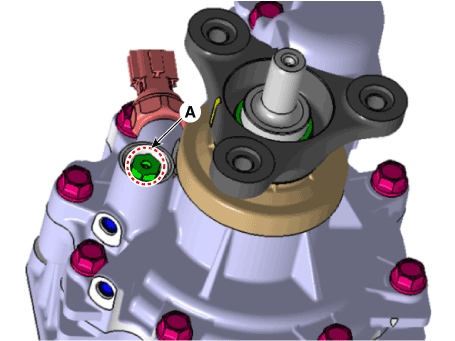

Снимите предохранительный клапан (А) с соединительного узла.

Момент затяжки:

26,5–32,4 Н·м (2,7–3,3 кгс·м, 19,5–23,9 фунт-фут)

Hyundai Palisade. Repair procedures

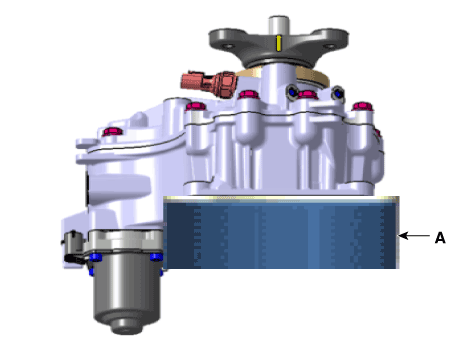

•	Используйте инструмент (A), который позволяет вспомогательному оператору удерживайте или установите муфту в вертикальном положении.

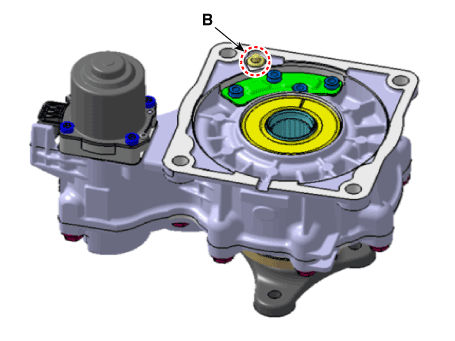

•	Будьте осторожны, чтобы не допустить, чтобы область отверстия для выпуска воздуха (B) быть нажатой.

Монтаж

1.	Для установки выполните процедуру удаления в обратном порядке.

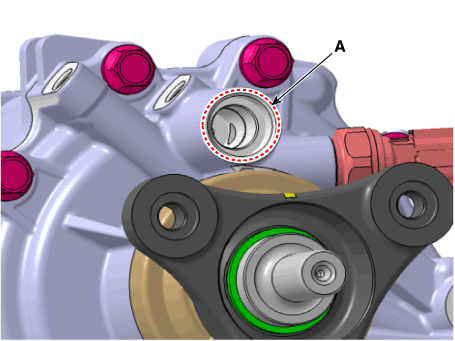

•	Вытрите инородное вещество на язычке крышки (A) чистой тканью. перед сборкой.

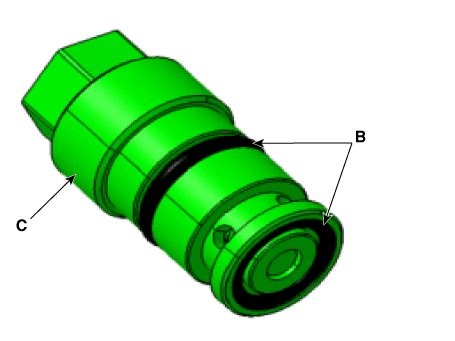

•	Проверьте уплотнительное кольцо (B) рельефа и нанесите необходимое количество Loctite 592 на резьбу (C)

•	Следите за тем, чтобы внутрь рельефа не попали посторонние вещества. клапан и крышка
