Hyundai Palisade: Встроенный блок управления кузовным оборудованием (IBU) / Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |

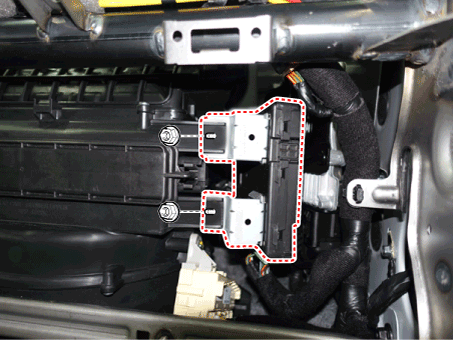

Снимите корпус перчаточного ящика.
(См. Кузов — «Перчаточный ящик»)
|
| 3. |

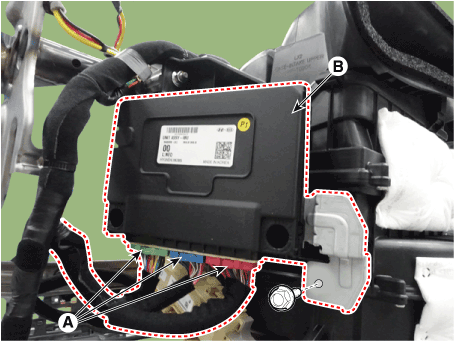

Отсоедините разъем IBU (А).
|
| 4. |
Снимите IBU (B), предварительно ослабив крепежный болт и гайки.
|
| Монтаж |
| 1. |
Установите встроенный модуль управления кузовом.
|
| 2. |
Подключите встроенный модуль управления кузовным оборудованием.
|
| 3. |
Установите перчаточный ящик.
|
| 4. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| Диагностика BCM с помощью диагностики инструмент |
| 1. |
В электрической системе тела неисправность можно быстро диагностировать с помощью
система диагностики автомобиля (Diagnostic tool).
|
| 2. |
Если диагностировать автомобиль с помощью диагностического инструмента, выберите «Анализ DTC» и
"Транспортное средство".
|
| 3. |

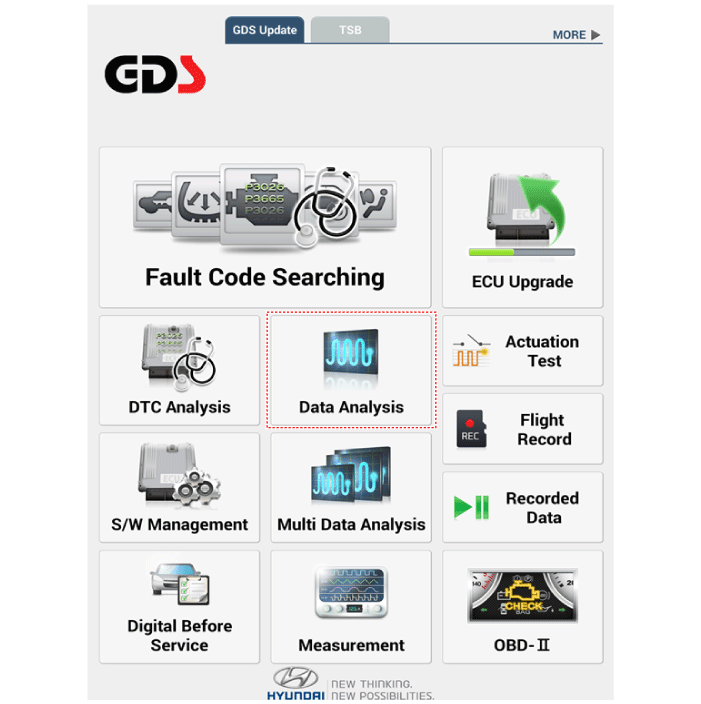

Если проверить текущий статус, выберите «Анализ данных» и «Модель автомобиля».
|
| 4. |

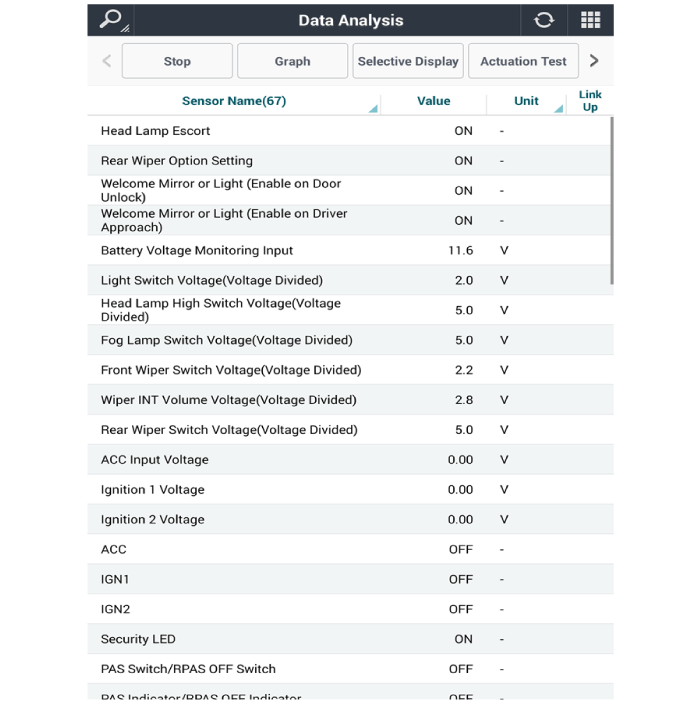

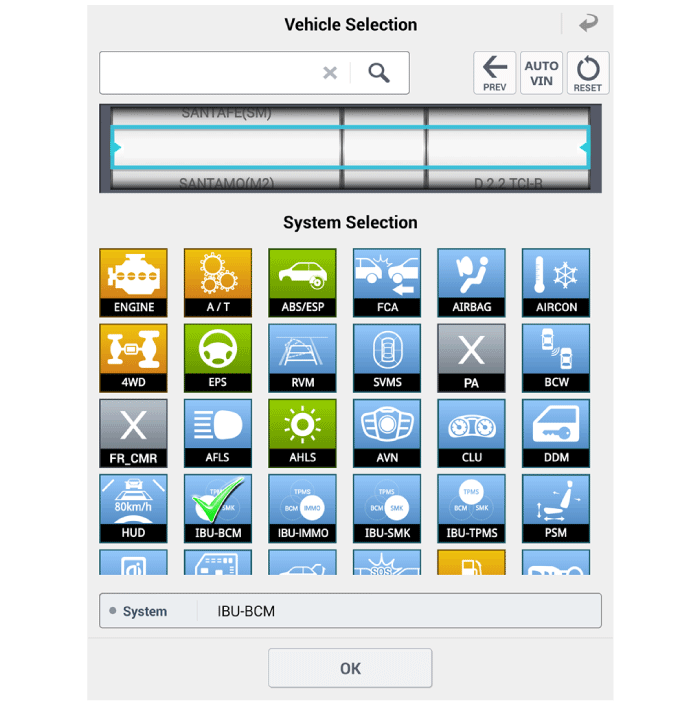

Выберите «IBU_BCM» для поиска текущего состояния ввода/вывода.
данные.
|
Описание и работа
Описание
Модуль управления кузовным оборудованием управляет следующим
–
Управление стеклоочистителями и омывателями
–
Управление дефростером
–
Управление вождением
–
Управление задней дверью
–
Управление окном
–
Внутренний контроль
–
Внешний контроль
–
Тревога паники
–
МТС
–
Выход мигалки Управление
–
Блокировка/разблокировка двери Управление
–
Охранная сигнализация
–
Дистанционное управление запуском
–
UMS (настройка пользовательского режима) Управление
–
Шлюз/Диагностика
Интегрированный блок управления кузовом (IBU)
Встроенный блок управления кузовом имеет несколько функций, в том числе
модуль управления (IBU), блок смарт-ключей (SMK) и система контроля давления в шинах
(TPMS)...
IMS (встроенная память)
Технические характеристики
Технические характеристики
Сиденье с памятью и электроприводом
Элемент
Спецификация
Номинальное напряжение
12 В постоянного тока
Рабочее напряжение
9В постоянного тока - 16В
Рабочая температура
от -30°C до 75°C
паразитный ток
Макс...
