Hyundai Palisade: Интегрированный блок управления кузовным оборудованием (IBU) / Описание и работа

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Интегрированный блок управления кузовом (IBU) / Описание и работа

Описание

Модуль управления кузовным оборудованием управляет следующим

–	Управление стеклоочистителями и омывателями

–	Управление дефростером

–	Управление вождением

–	Управление задней дверью

–	Управление окном

–	Внутренний контроль

–	Внешний контроль

–	Тревога паники

–

МТС

–	Выход мигалки Управление

–	Блокировка/разблокировка двери Управление

–	Охранная сигнализация

–	Дистанционное управление запуском

–	UMS (настройка пользовательского режима) Управление

–	Шлюз/Диагностика

Интегрированный блок управления кузовом (IBU)

Встроенный блок управления кузовом имеет несколько функций, в том числе модуль управления (IBU), блок смарт-ключей (SMK) и система контроля давления в шинах (TPMS).

Модуль управления кузовным оборудованием (IBU) Функции

Охранная сигнализация

Охранная сигнализация багажника

Выдает сигнал тревоги в зависимости от работы магистрали.

Тревога паники

Генерирует предупреждающий звук и отображает мигающую лампу (гудок и мигалка) в зависимости от сигнала паники.

Управление лампой безопасности

Управляет лампой безопасности в состоянии тревоги автомобиля.

Внешняя лампа

Задний фонарь

Автоматически включает/выключает задний фонарь. Он также выключает задний фонарь автоматически, когда водитель забыл выключить фонарь выключатель.

Авто свет

Автоматически включает/выключает задний фонарь и фару в зависимости от от того, день или ночь, когда переключатель фар находится в Авто.

Приветственный свет

Функция приветственного света включает фару и задний фонарь. в течение 15 секунд при обнаружении сигнала отпирания двери автомобиля. заблокирован.

Функция сопровождения

Включает фонарь сопровождения при отключении питания во время горит головной свет.

–	Он включает фару и поддерживает состояние в течение 20 минут, если зажигание выключено, а головка лампа горит.

–	Фара остается включенной только в течение 30 секунд, когда дверь сиденья водителя открывается и закрывается в течение 20 минут период.

–	Фара выключается, когда кнопка блокировки пульта дистанционного управления дважды нажимается при включенном фаре.

Фара (ближний/дальний свет)

Управляет дальним/ближним светом в зависимости от переключателя фар (многофункциональный переключатель).

Управление дневным светом

Управляет лампой дневного света в зависимости от условий в момент запуска автомобиля.

Внутренняя лампа

Лампа для ног

Включает/выключает ножную лампу в зависимости от условий питания и находится ли рычаг переключения передач в положении P.

Лампа кнопки технического обслуживания запуска двигателя

Включает/выключает лампу SSB в зависимости от условий питания автомобиля, состояние открытой/закрытой двери и режим оповещения.

Комнатная лампа

Включает/выключает внутреннее освещение в зависимости от состояния питания автомобиля. и состояние двери открыто/закрыто.

Лампа настроения

Включает/выключает лампу настроения в зависимости от пользовательских настроек.

Передняя / задняя помощь при парковке

PAS-дисплей

Получает сигнал от датчика системы помощи при парковке по линии LIN. и отображает его на комбинации приборов.

Предупреждение PAS

Обнаруживает препятствия спереди и сзади с помощью системы помощи при парковке датчик (датчик PAS) в случае включения передачи (R или D) и проблемы предупреждение, если есть препятствие.

Предупреждение

Напоминание о непристегнутом ремне и контрольная лампа

Выдает предупреждение, если ремень безопасности не пристегнут, и предотвращает активация шаблона, если автомобиль движется с пристегнутым ремнем безопасности не застегивается.

Предупреждение о ключевом напоминании

Выдает предупреждение, если дверь сиденья водителя открыта при включенном адаптивном круиз-контроле.

Предупреждение о стояночном тормозе

Генерирует звуковой сигнал, если скорость автомобиля превышает 5 км/ч при Зажигание включено, стояночный тормоз включен.

Предупреждение об открытом люке

Выдает предупреждение, если ключ вынут и водитель покидает территорию. автомобиль при открытом люке.

Стеклоочиститель и омыватель

Стеклоочиститель (Низкий / Высокий / Туман / Авто)

IBU получает сигнал переключателя стеклоочистителей по шине B-CAN и отправляет данные на электродвигатель стеклоочистителя (встроенный) через связь LIN.

Передняя шайба

IBU посылает сигнал выключателя омывателя на двигатель переднего омывателя.

Функции блока смарт-ключей (SMK)

СМК	Дверной замок и разблокировка	Запирает/отпирает дверь на основе сигнала отпирания двери и сигнала от кнопок на водительском/пассажирском сиденье снаружи ручек.
	Приветственный свет СМК	Управляет наружным зеркалом заднего вида и лампой лужи после аутентификации смарт-ключа когда водитель со смарт-ключом приближается к автомобилю.
	Умный багажник	Открывает багажник, если водитель с действующим смарт-ключом остается впереди заднего бампера (в пределах диапазона НЧ-антенны) в течение 3 секунд или более.
Предупреждение СМК	Ключевое напоминание 1	Когда водитель пытается запереть дверь, он проверяет, есть ли смарт-ключ внутри автомобиля и отпирает дверь, если есть один.
	Ключевое напоминание 2	Проверяет состояние дверного замка в течение 0,5 секунды после открытия двери автомобиля. закрывается и отпирает дверь и генерирует предупреждающий звук, используя внешний зуммер, если дверь заперта.
	Предупреждение о блокировке двери 1	Генерирует предупреждающий звук с помощью внешнего зуммера, если водитель пытается покинуть автомобиль при включенном ACC или IGN.
	Предупреждение о блокировке двери 2	Генерирует предупреждающий звук с помощью внешнего зуммера, если водитель пытается запереть дверь и покинуть автомобиль, когда одна или несколько дверей открыты.
	Предупреждение о блокировке двери 3	Ищет смарт-ключ внутри автомобиля, когда водитель пытается запереть дверь, выдает предупреждение и не запирает дверь если внутри есть смарт-ключ.
	Предупреждение об отключении ключа	Если автомобиль движется со скоростью 3 км/ч или менее при включенном ACC или IGN и дверь открыта, он ищет смарт-ключ каждые 3 секунды и моргает контрольной лампой, если смарт-ключа нет.
SMK RKE (удаленный вход без ключа)	Дверной замок / разблокировка	Запирает/отпирает дверь на основе сигнала отпирания двери и сигнала от кнопок на водительском/пассажирском сиденье снаружи ручек.
	Паника	Выполняет функции паники и остановки автомобиля в зависимости от паники. сигнал кнопки.
	Окно открыто	Открывает/закрывает окно автомобиля по сигналу смарт-ключа.
Запуск двигателя		Кнопка старт-стоп (SSB), иммобилайзер, управление питанием пускового реле, Управление лампой SSB

Функции системы контроля давления в шинах (TPMS)

Система контроля давления в шинах постоянно контролирует давление и температуру внутри шины, чтобы предупредить водителя об изменениях давления в шинах которые могут повлиять на условия вождения автомобиля. TPMS-управление Модуль анализирует данные с датчика WE (Wheel Electronic), прикрепленного внутри каждого колеса и определяет состояние шин и генерирует сигнал, необходимый для управления контрольной лампой.

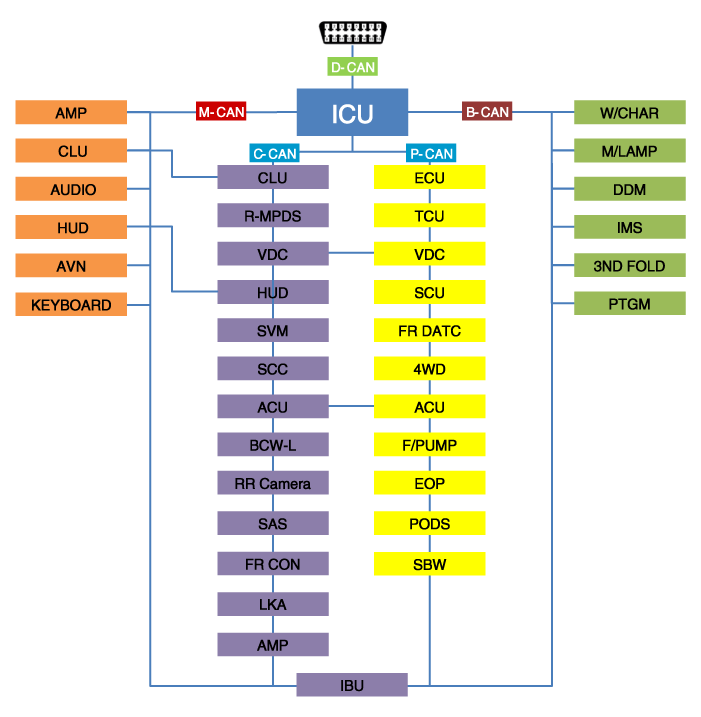

Схема сети связи

Hyundai Palisade. Description and operation

Сокращение	Объяснение
IBU	Встроенный блок управления кузовом
ДДМ	Модуль водительской двери
ПТГМ	Модуль хвостовых ворот с электроприводом
отделение интенсивной терапии	Встроенный блок управления
ЭБУ	Блок управления двигателем
КЛУ	Кластер
МДПС	Рулевое управление с электроприводом
SVM	Монитор кругового обзора
АКУ	Блок управления подушками безопасности
VDC	Динамический контроль автомобиля
ССС	Умный круиз-контроль
ЛКА	Система удержания полосы движения
БЧВ	Предупреждение о столкновении в слепых зонах
САС	Датчик угла поворота рулевого колеса
HUD	Проекционный дисплей
ТКУ	Блок управления коробкой передач
FR DATC	Двойной автоматический контроль температуры
4WD	Полноприводный автомобиль
F/НАСОС	Модуль управления топливным насосом
POCS	Система классификации пассажиров
ИМС	Интегрированная система памяти
AMP	Усилитель
АВН	Головное устройство (аудио/AVN)
HUD	Проекционный дисплей
ЗАДНЯЯ КАМЕРА	Камера заднего вида
Пр. КОН	Переключатель передней консоли
EOP	Электрический масляный насос
МБВ	Сдвиг по проводам
С СИМВОЛОМ	Беспроводное зарядное устройство
ФР М/ЛП	Передняя лампа настроения
3-Й СКЛАД	3-й блок управления складыванием сидений
АУДИО	Аудиоблок
КЛАВИАТУРА	Клавиатура центральной панели

Принципиальные диаграммы

Процедуры ремонта
