Hyundai Palisade: интегрированный блок управления кузовным оборудованием (IBU) / IMS (встроенная память)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Интегрированный блок управления кузовом (IBU) / IMS (встроенная память)

Технические характеристики

Сиденье с памятью и электроприводом

Элемент	Спецификация
Номинальное напряжение	12 В постоянного тока
Рабочее напряжение	9В постоянного тока - 16В
Рабочая Температура	от -30°C до 75°C
паразитный ток	Макс. 1 мА

Переключатель сиденья с электроприводом памяти

Элемент	Спецификация
Номинальное напряжение	DC12V
Тип	Мягкое чувство такта
категория температурный диапазон	от -30°C до 80°C

Компоненты и расположение компонентов

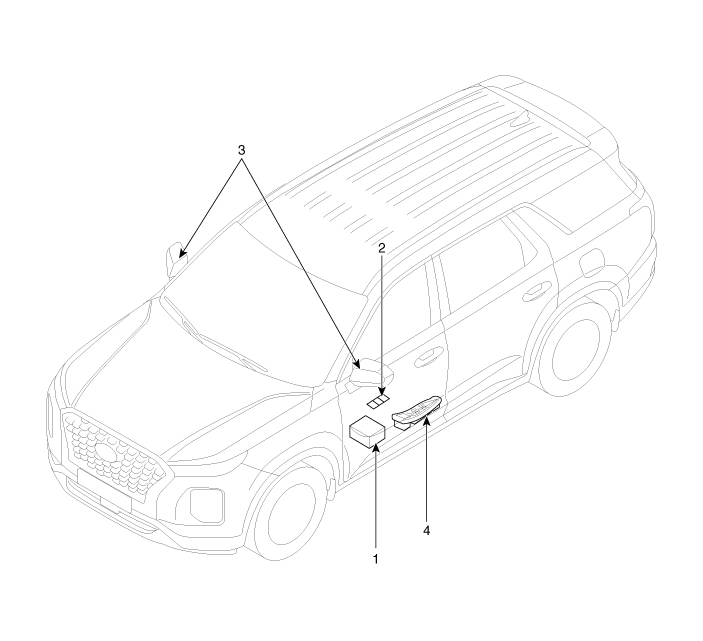

Расположение компонента

Hyundai Palisade. Components and components location

1. Блок памяти сиденья (IMS)
2. Переключатель управления IMS

3. Наружное зеркало
4. Управление зеркалом IMS (переключатель стеклоподъемника водителя)

Описание и работа

Описание

Оптимальное положение сиденья, установленное водителем, запоминается сиденьем с электроприводом. устройства с помощью переключателя IMS. В случае изменения положения сиденье может восстановить его предустановленное положение с помощью переключателя IMS.

Он имеет функции безопасности восстановления запрета процесса во время движения и аварийной остановки связанного движения.

Основные функции следующие.

Ручное управление: управление двигателем с помощью ручного переключателя сиденья.

(1)	Положение сиденья изменяется с помощью двигателя, когда сигнал вводится с помощью ручного переключателя сиденья (слайд, откидная спинка, наклон передней части, регулируемая по высоте задняя подушка, удлинитель)

Функция памяти: доступна для запоминания/воспроизведения данных для два человека с переключателем IMS.

(1)	Запомненное движение для оптимального положения сиденья, установленного драйвер на основе данных CAN с 『модулем DDM → IMS』с IMS выключатель.

(2)	Воспроизведение по CAN данных, полученных от DDM при переключении IMS контроль.

Движение, связанное с включением/выключением

(1)	Эта функция связывает движение в зависимости от состояния ON/OFF. двигатель.

(2)	Использование передачи данных MS IN.

(3)	Условия для начала работы: При отключении электроэнергии находится в АКК.

Операция

Воспроизведение движения

1.	Если данные CAN воспроизведения получены от DDM, выдается зуммер. один раз, и сиденье автоматически переместится в запомненное положение.

2.	Не запомненные данные CAN не выполняют функцию воспроизведения.

3.	Если данные CAN вновь получены во время предыдущего воспроизведения данных, окончательные данные имеют приоритет.

4.	Если данные CAN воспроизведения получены нажатием кнопки 1 или 2 во время воспроизведение, сиденье останавливает процесс воспроизведения.

Если сохраненные в памяти данные CAN получены нажатием кнопки SET во время воспроизведение, сиденье останавливает процесс воспроизведения.

Нажмите кнопку SET еще раз, чтобы сохранить положение остановки.

6.	Автоматическая остановка, когда переключатель remart выключен во время воспроизведения.

7.	Не включайте двигатель, если разница между запомненным положением для воспроизведения и текущей позиции менее 4 импульсов.

Условия запрещения воспроизведения

При соблюдении любого из следующих условий воспроизведение запрещено и управление останавливается во время воспроизведения.

1.	IGN2 ВЫКЛ. (За исключением 30 секунд после открытия или закрытия двери.)

2.	Скорость автомобиля выше 3 км/ч

3.	Когда переключатель управляется вручную

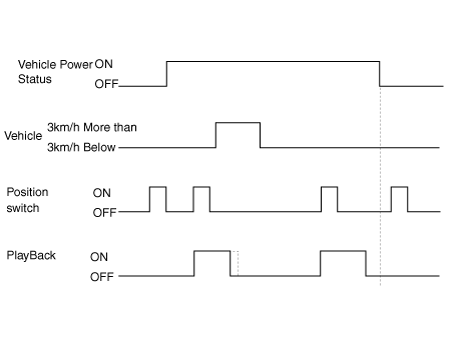

4.	График времени работы

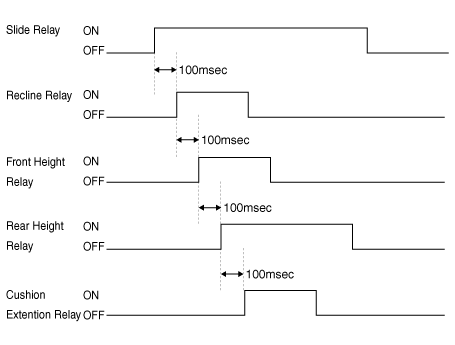

Решение о приоритете операции

Для автоматического управления работа двигателя должна быть задержана на 100 ± 10 м. сек, чтобы предотвратить перекрытие пусковой цепи и в этом случае приоритет отдается следующим образом.

Slide > Регулировка спинки > Регулировка высоты переднего сиденья > Регулировка высоты заднего сиденья > Регулировка выдвижения подушки

График времени работы

Hyundai Palisade. Description and operation

Операция, связанная с посадкой/высадкой

1.	Возвратное движение назад во время отталкивания и вперед во время попадание (применяется только к горке).

2.	Он доступен, когда автоматическое сообщение SET передается от Переключатель электрического стеклоподъемника сиденья водителя (DDM) включен.

3.	Работа начинается, когда двигатель выключен и дверь сиденья водителя открыта.

4.	Перемещение в целевое положение ACC ON.

Условия запрещения операции.

–	Скорость автомобиля составляет 3 км/ч и более.

–	Переключатель ручного управления сиденьем с электроприводом задействован.

–	Команда воспроизведения поступает при посадке на транспортное средство.

–	Меню настроек драйвера (USM) выключено.

Процедуры ремонта
