Преднатяжитель ремня безопасности (BPT)

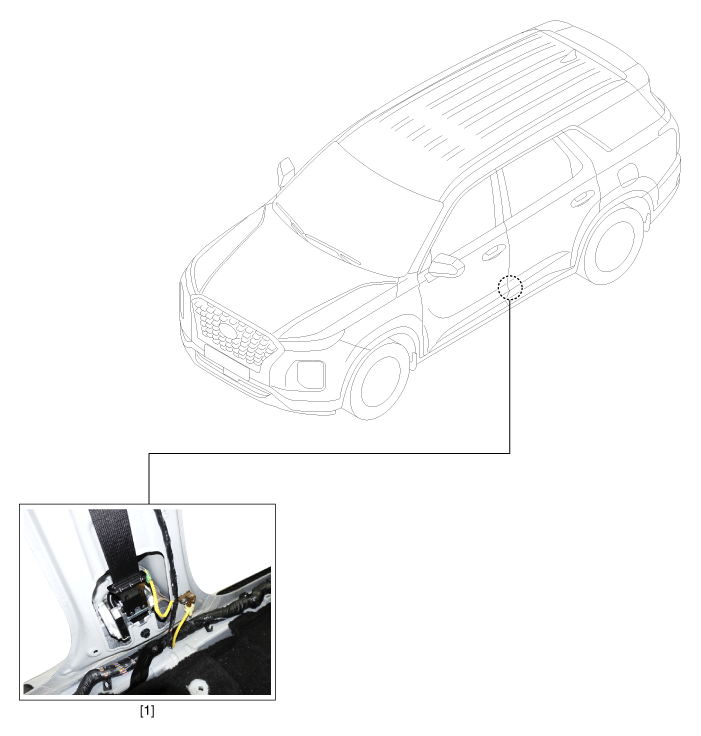

Компоненты и расположение компонентов

Компоненты

1. Преднатяжитель переднего ремня безопасности (БПТ)

Описание и работа

Описание

Преднатяжители ремней безопасности (BPT) установлены внутри центральной стойки (левая и правая). При столкновении автомобиля с лобовым ударом определенной степени преднатяжитель ремень безопасности помогает уменьшить тяжесть травм передних пассажиров втягивая лямку ремня безопасности. Это препятствует тому, чтобы передние пассажиры толчок вперед и удар по рулевому колесу или панели приборов при автомобиль разбивается.

Никогда не пытайтесь измерить сопротивление цепи сиденья. Преднатяжитель ремня (BPT), даже если вы используете специальный тестер. Если сопротивление цепи измеряется тестером, натяжитель случайно загорится. Это приведет к серьезным личным рана.

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательный кабель аккумулятора и подождите не менее трех минут. перед началом работы.
2. 2
   Снимите нижнюю облицовку центральной стойки. (См. Кузов — «Отделка центральной стойки»)
3. 3
   Снимите верхнюю облицовку центральной стойки. (См. Кузов — «Отделка центральной стойки»)
4. 4

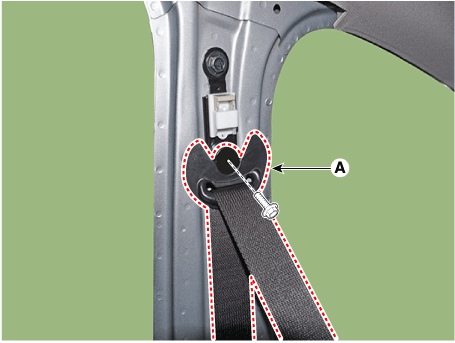

   Ослабив болт крепления, снимите передний нижний ремень безопасности. якорь (А).



5. 5

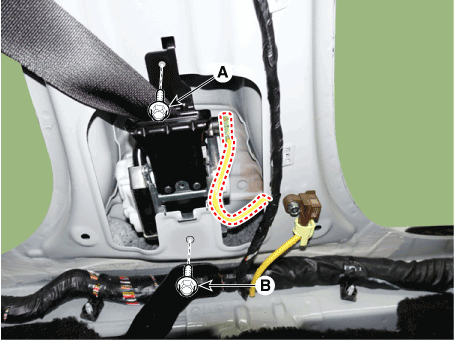

   Отсоедините разъем преднатяжителя ремня безопасности, а затем снимите натяжитель ремня безопасности после ослабления крепежных болтов (A) и (B).



Монтаж

1. 1
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут.
2. 2
   Установите преднатяжитель ремня безопасности. Момент затяжки Болт (A): 7,8–11,8 Н·м Болт (В): 39,2–54 Н·м



3. 3
   Установите верхний анкерный болт ремня безопасности переднего сиденья.

   Момент затяжки : 39,2–54 Н·м



4. 4
   Установить обивку центральной стойки. (См. Кузов — «Отделка центральной стойки»)
5. 5
   Установить обшивку дверного проема. (См. Кузов — «Облицовка дверных протертостей»)
6. 6
   Подсоедините отрицательный кабель аккумуляторной батареи.
7. 7
   После установки преднатяжителя ремня безопасности проверьте правильность работы системы:

   • Включите зажигание; индикатор SRS должен быть включенным примерно на шесть секунд, а затем погаснуть.
