Общие сведения о безопасности и предостережения

Меры предосторожности

Общие меры предосторожности

Пожалуйста, внимательно прочтите следующие меры предосторожности, прежде чем использовать подушку безопасности. системная служба. Соблюдайте инструкции, описанные в данном руководстве, иначе подушки безопасности могут случайно развернуться и нанести ущерб или травмы.

• При проверке электрооборудования всегда поворачивайте ключ зажигания OFF, отсоедините отрицательный кабель от аккумулятора и подождите минимум за три минуты до начала работы.

Содержимое памяти не стирается, даже если замок зажигания выключен или кабели аккумулятора отсоединены от аккумулятора.

• Используйте запасные части, изготовленные по тем же стандартам. как оригинальные запчасти так и качественные. Не устанавливайте бывшие в употреблении детали SRS с другого автомобиля. Используйте только новые детали при ремонте SRS.
• Внимательно осмотрите любую деталь системы SRS перед ее установкой. Не устанавливайте любая часть, имеющая признаки падения или неправильного обращения, например как вмятины, трещины или деформации.



• Перед удалением любой из частей SRSCM (включая отсоединение разъемов), всегда отсоединяйте разъем SRSCM.

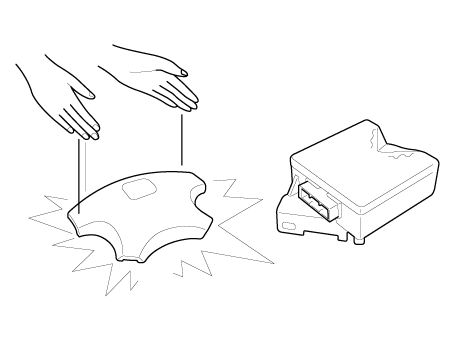

Обращение с подушками безопасности и их хранение Не разбирайте подушки безопасности; он не имеет обслуживаемых частей. Однажды подушка безопасности был развернут, его нельзя отремонтировать или использовать повторно. Для временного хранения подушки безопасности во время обслуживания соблюдайте следующие правила. меры предосторожности.

• Храните снятую подушку безопасности подушечкой вверх.

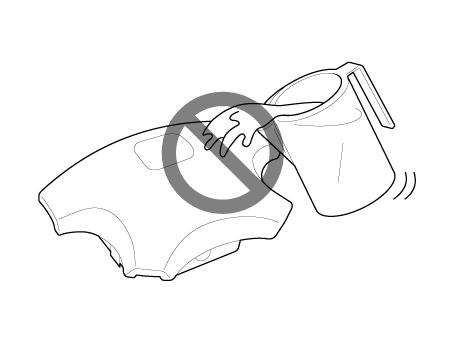

• Не допускайте попадания масла, жира, моющих средств или воды, чтобы предотвратить повреждение к блоку подушек безопасности.



• Храните снятую подушку безопасности на надежной плоской поверхности вдали от любых высоких предметов. источник тепла (превышающий 85 C/185 F).
• Никогда не выполняйте электрические проверки подушек безопасности, такие как измерение сопротивление.
• Не стойте перед блоком подушки безопасности во время снятия, проверка или замена.
• Обратитесь к процедурам утилизации поврежденной подушки безопасности.
• Будьте осторожны, чтобы не ударить блок SRS или датчики бокового удара. или датчики лобового удара всякий раз, когда ключ зажигания находится в положении ON, подождите минимум через три минуты после выключения зажигания перед началом работа.
• Во время установки или замены соблюдайте осторожность, чтобы не ударить гаечный ключ, молоток и т. д.) область вокруг блока SRS и боковой удар датчик и датчики лобового удара. Подушки безопасности могут случайно развернуться и вызвать повреждение или травму.
• Замените модуль передней подушки безопасности, SRSCM и датчик лобового столкновения, когда сработала передняя подушка безопасности. Замените проводку подушки безопасности, когда подушка безопасности проводка повреждается. Замените модуль боковой подушки безопасности, шторку безопасности модуля, SRSCM и датчика бокового удара при срабатывании боковой подушки безопасности. Замените подушку безопасности при повреждении проводки подушки безопасности.
• После столкновения, при котором сработали передние или боковые подушки безопасности не раскрывайте, проверьте блок SRS на наличие повреждений или деформации. и датчики удара. При наличии повреждений замените блок SRS, датчик лобового удара и/или датчики бокового удара.
• Не разбирайте блок SRS, датчики лобового столкновения или боковые датчики удара.
• Выключите зажигание, отсоедините отрицательный кабель аккумуляторной батареи. и подождите не менее трех минут, прежде чем начинать установку или замену блока СРС.
• Убедитесь, что блок SRS, датчики фронтального удара и датчики бокового удара надежно закреплены крепежными болтами.
• Не проливайте воду или масло на блок SRS или датчики лобового удара. или датчики бокового удара и оберегайте их от пыли.
• Храните блок SRS, датчики фронтального удара и датчики бокового удара. в прохладном (15 - 25 C/ 59 - 77 F) и сухом (относительная влажность 30 - 80 %, без влаги) площадь.

Меры предосторожности при подключении Проводку SRS можно узнать по специальному желтому внешнему покрытию. Соблюдайте инструкции описано в этом разделе.

• Никогда не пытайтесь модифицировать, сращивать или ремонтировать проводку SRS. Если есть обрыв или повреждение проводки SRS, замените жгут.



• Убедитесь, что провода жгута установлены так, чтобы они не были зажаты или мешать другим частям.

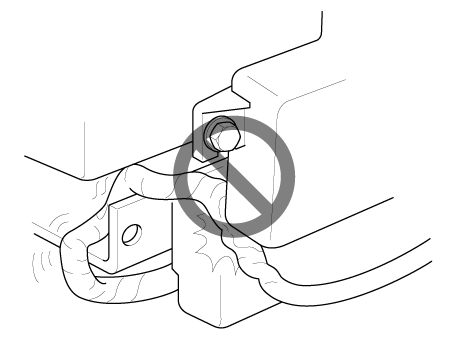

• Убедитесь, что все места на земле SRS чистые, а основания надежно закреплены. закреплены для оптимального контакта металла с металлом. Плохое заземление может привести к периодические проблемы, которые трудно диагностировать.

Меры предосторожности при проверке электрических характеристик

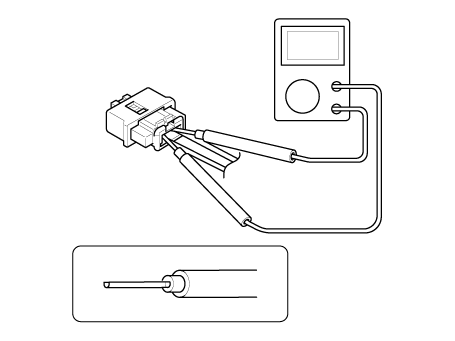

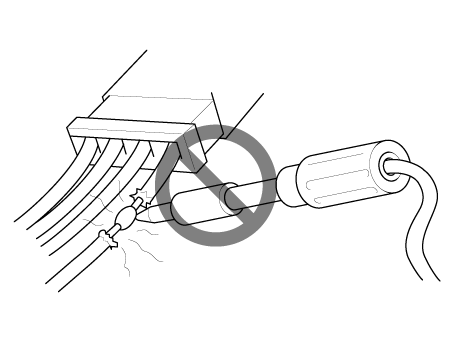

• При использовании электрического испытательного оборудования вставьте щуп тестера со стороны проводов разъема. Не вставляйте щуп тестера в контактную сторону разъем, и не вмешивайтесь в разъем.



• Используйте U-образный зонд. Не вставляйте зонд с силой.
• Используйте указанные сервисные соединители для устранения неполадок. Использование неподходящих инструментов может привести к ошибке при проверке из-за плохого металлический контакт.

Подпружиненный разъем замка Некоторые разъемы системы SRS имеют подпружиненный замок. Разъем подушки безопасности

Отключение

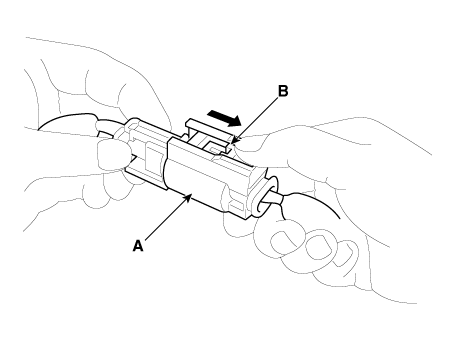

Чтобы разблокировать замок, потяните подпружиненную втулку (А) и ползунок (В), при этом удерживая противоположную половину разъема. Разъедините половинки разъема. Обязательно тяните за рукав, а не за половинка разъема.

Подключение

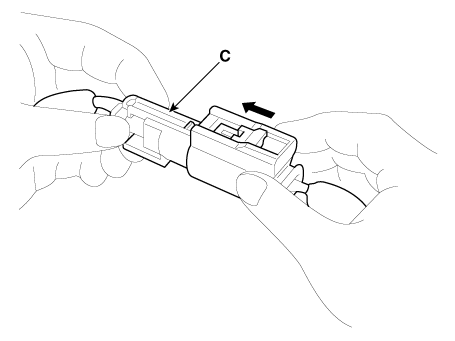

Удерживая обе половинки соединителя, нажимайте до тех пор, пока выступ (C) на стороне муфты не разъем щелкает для блокировки.
