Hyundai Palisade: монитор объемного обзора (SVM) / камера монитора объемного обзора (SVM)
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Усовершенствованная система помощи водителю (ADAS)
/
Монитор кругового обзора (SVM)
/ Камера с монитором кругового обзора (SVM)
Компоненты и расположение компонентов
| Компоненты |
[Ультраоптическая камера — правая/левая]
[Ультраоптическая камера — передняя]
[Ультраоптическая камера — задняя]
Процедуры ремонта
| Удаление |
|
Фронтальная камера SVM
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите кожух переднего бампера.
(См. Кузов — «Крышка переднего бампера»)
|
| 3. |

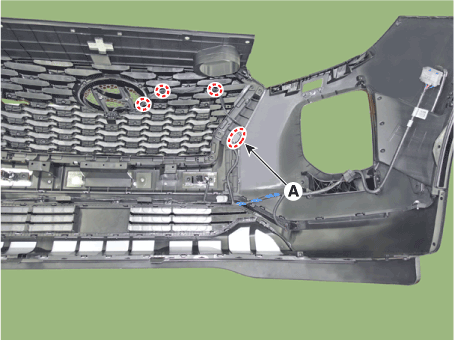

Отсоедините разъем передней камеры (А), ослабьте винты крепления
и снимите фронтальную камеру.
|
Задняя камера SVM
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите обшивку задней двери.
(См. Кузов — «Отделка задней двери»)
|
| 3. |
Снимите заднюю панель задней двери.
(См. Кузов — «Задняя панель задней двери»)
|
| 4. |

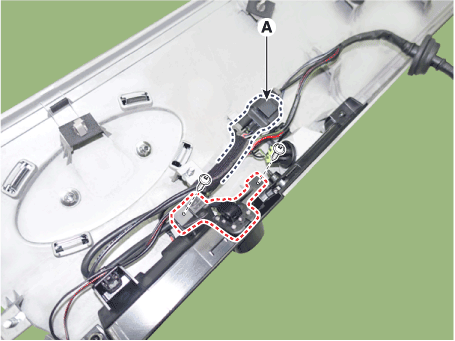

Отсоедините разъем камеры (А) и снимите камеру заднего вида.
после ослабления крепежных винтов.
|
Левая/правая камера
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите зеркало.
(См. Кузов — «Внешнее зеркало заднего вида»)
|
| Монтаж |
| 1. |
Для установки выполните процедуру удаления в обратном порядке.
|
Блок монитора кругового обзора (SVM)
Компоненты и расположение компонентов
Компоненты
Нет
Соединитель А
1
АКК
2
ВЕЛ
3
ВНЕШНЯЯ Земля
4
Y-щит
5
-
6
C-CAN Низкий уровень
7
Y Видео заземление
8
-
9
-
10
Мощность задней камеры
11
Мощность левой камеры
12
Мощность правой камеры
13
Зажигание
14
Переключатель АВМ
15
-
16
C Щит
17
-
18
C- CAN Высокий
19
C видео заземление
20
С видеовыход
21
-
22
-
23
Масса левой камеры
24
Масса правой камеры
Процедуры ремонта
Удаление
1...
Переключатель парковки/вида
Процедуры ремонта
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите верхнюю крышку напольной консоли...
