Блок монитора кругового обзора (SVM)

Компоненты и расположение компонентов

Компоненты

Нет	Соединитель А
1	АКК
2	ВЕЛ
3	ВНЕШНЯЯ Земля
4	Y-щит
5	-
6	C-CAN Низкий уровень
7	Y Видео заземление
8	-
9	-
10	Мощность задней камеры
11	Мощность левой камеры
12	Мощность правой камеры
13	Зажигание
14	Переключатель АВМ
15	-
16	C Щит
17	-
18	C- CAN Высокий
19	C видео заземление
20	С видеовыход
21	-
22	-
23	Масса левой камеры
24	Масса правой камеры

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)
3. 3

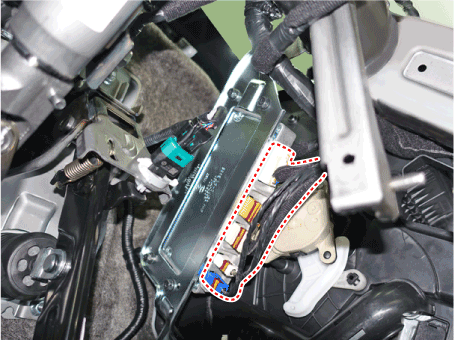

   Отсоедините разъем блока SVM.



4. 4

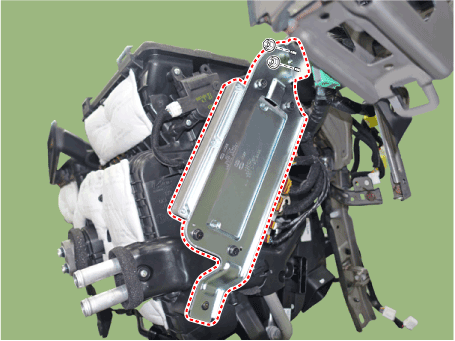

   Снимите блок SVM, предварительно ослабив крепежные болты и винт.



Монтаж

1. 1
   Установите головное устройство AVN после подключения разъемов головного устройства AVN. и кабель.
2. 2
   Установите нижнюю панель аварийной подушки.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

   Убедитесь, что кабели и разъемы подключены правильно. Проверьте систему AVN на нормальную работу.

осмотр

Как проверить головное устройство AVN, когда Замена (вариант кодирования)

Головное устройство AVN выполняет основные аудио-, видео- и навигационные функции. Он также получает общую информацию о транспортном средстве от других блоков (SWRC, FATC, BCM, PGS, AVM, Cluster, TMU, ECS и т. д.) через связь CAN и передает его водителю. Таким образом, при замене головного устройства AVN обязательно вводите подробную информацию об опции каждой модели автомобиля в новый блок AVN для правильной работы системы AVN. Этот процесс называется вариантным кодированием.

Следующий процесс описывает только метод ввода на основе GDS.

1. 1
   Проверьте опции, установленные на автомобиле, прежде чем приступить к Вариант кодировки головного устройства AVN.
2. 2
   Выберите автомобиль, а затем выберите «вариант кодирования», дополнительную функцию. головного устройства AVN.
3. 3
   Настройка опций, установленных на транспортных средствах.

   Если вы введете неправильный вариант, головное устройство AVN не будет работать. правильно.

   После замены головного устройства установите замену, остановите двигатель, закройте и заприте дверь. Не управляйте автомобилем не менее трех минут, чтобы сохранить то, что было закодировано. Код сохраняется в головном устройстве только тогда, когда система AVN полностью выключается, а затем просыпается.

4. 4
   Следуйте инструкциям на экране и ждите. Подожди до он полностью сохраняется, а затем выходит.
