осмотр
Компенсация допуска
Компенсация допуска компенсирует погрешность видео кругового обзора которые возникают из-за допуска установки, когда четыре камеры, составляющие установлена ​​система SVM.
Вы должны выполнить компенсацию допуска, если вы делаете что-либо из следующего.
–
Снять и установить широкую камеру.
–
Выполните задание для тела, которое вызывает изменение фокуса широкой камеры, например, магистральная задача.
–
Замените наружное зеркало с широкой камерой.
–
Замените блок контроля кругового обзора.
Среды компенсации допусков

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
Существует два типа компенсации допуска [ручная компенсация допуска] и [автоматическая компенсация допуска].
Сервисный центр с эксклюзивной мастерской SVM выполняет [автоматические компенсация допуска].
Среда обслуживания, в которой отсутствует эксклюзивная мастерская SVM, работает [ручная компенсация допуска].
Процедура ручной компенсации допуска
1.
Предварительные приготовления будут сделаны в соответствии со следующим.
–
Убедитесь, что капот автомобиля, багажник и дверь закрыты.
–
Дверь закрывается после посадки со стороны пассажира.
–
Разложите боковое зеркало, если оно сложено.
–
Включите передачу в нейтральное положение.
–
Убедитесь, что светодиодные указатели поворота горят внутри выключатель.
–
На этапе подготовки заблаговременно следует использовать ингалятор выхлопных газов. не устанавливать, так как он может блокировать обзор задней камеры.
–
Также выхлоп из выхлопной трубы может создавать дымовую завесу блокирует задний кадр, поэтому после использования вентилятора для очистки выхлоп компенсационная работа должна выполняться при в IGN (зажигание).
–
Ножной тормоз или электромеханический стояночный тормоз должны быть включен, чтобы предотвратить движение автомобиля.
2.
Будут выполнены следующие процессы для подтверждения того, ЭБУ SVM и камера работают правильно до включения допуска режим компенсации.
–
Убедитесь, что отображается изначально настроенное видео. (передний просмотр отснятого материала, когда передача находится в нейтральном положении + просмотр отснятого материала вокруг)
–
Убедитесь, что кадры спереди, сзади, слева и справа показывается правильно.
–
Когда отснятый материал отображается правильно, компенсация допуска режим будет включен, и когда отснятый материал не отображается четко или вообще не появляется деталь подлежит замене.
3.

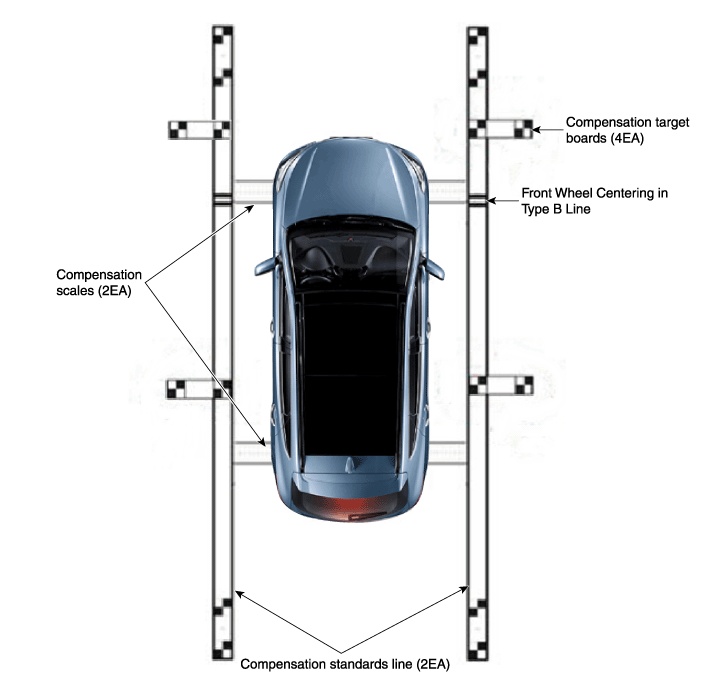

Установите вокруг транспортного средства, обратившись к предоставленному руководству. вместе с компенсационными шкалами (2), компенсационными стандартными линейными платами (2) и компенсационные мишени (4).
Hyundai Palisade. Repair procedures

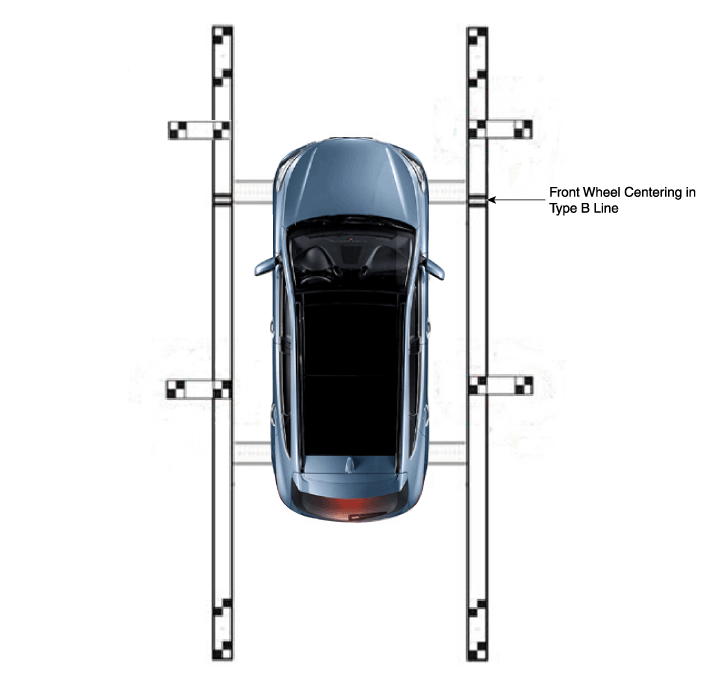

При центрировании колес на линии норм компенсации плата, тип A и тип B должны центрироваться отдельно.
Следует соблюдать осторожность, поскольку центральное расположение белого и черная компенсационная пластина состоят из стандартных координат точность (расстояние / прямые углы) очень важны.
–
Переднее и заднее/левое и правое центрирование должны поддерживаться в пределах отклонения 3 см.
–
При центровке автомобиля отклонение вращения должно должна поддерживаться в пределах 1 градуса на стороне.

Hyundai Palisade. Repair procedures

4.
Держите IG включенным, пока автомобиль остановлен, подтвердите местоположение рычаг переключения передач находится в положении «N» и включите стояночный тормоз на ровной поверхности.
5.
Выполняйте работу, установив переключатель SVM на автомобиле в положение «ВКЛ.».
6.

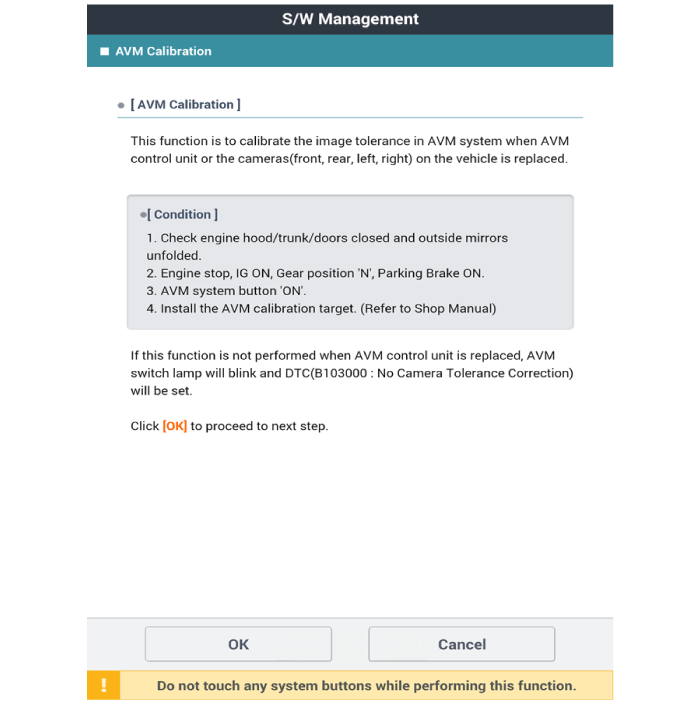

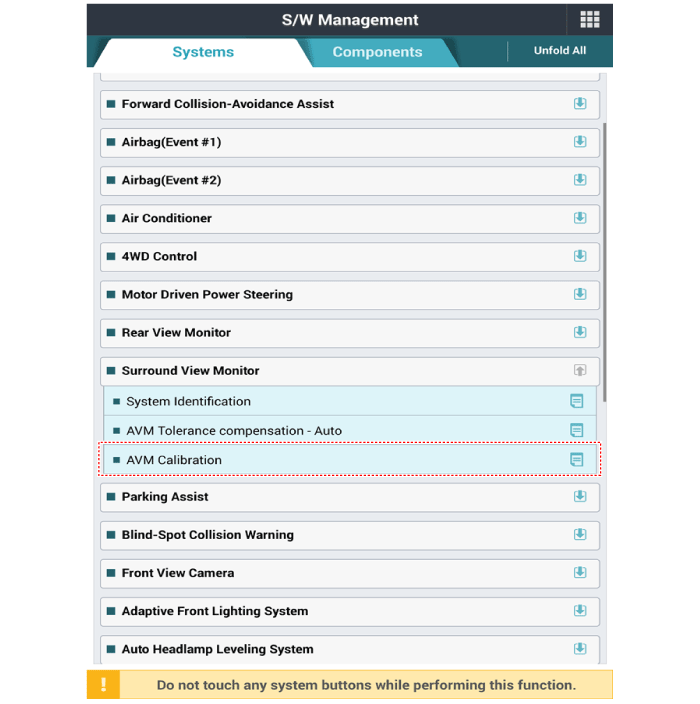

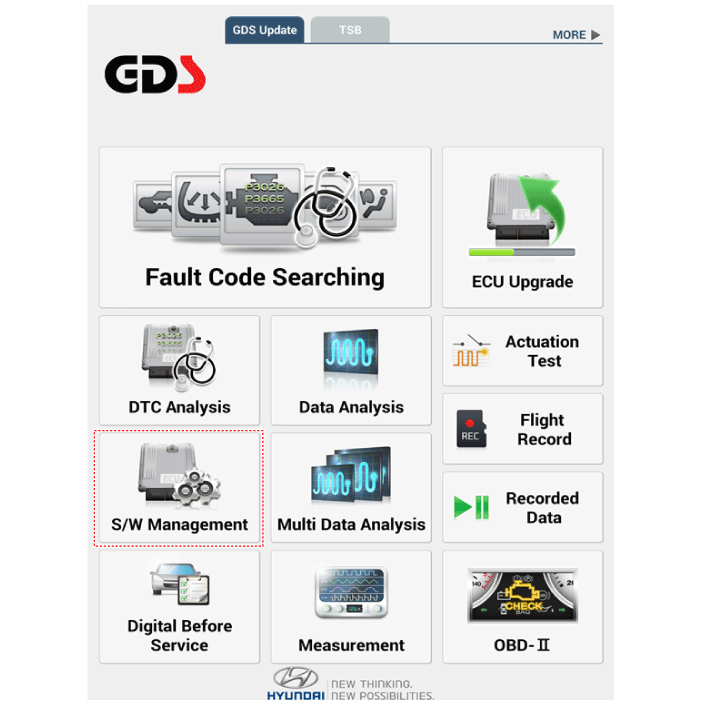

Выполните калибровку SVM в соответствии с диагностическим дисплеем диагностического прибора.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures

7.
Выполните калибровку AVM в соответствии с экраном диагностического инструмента.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures
•

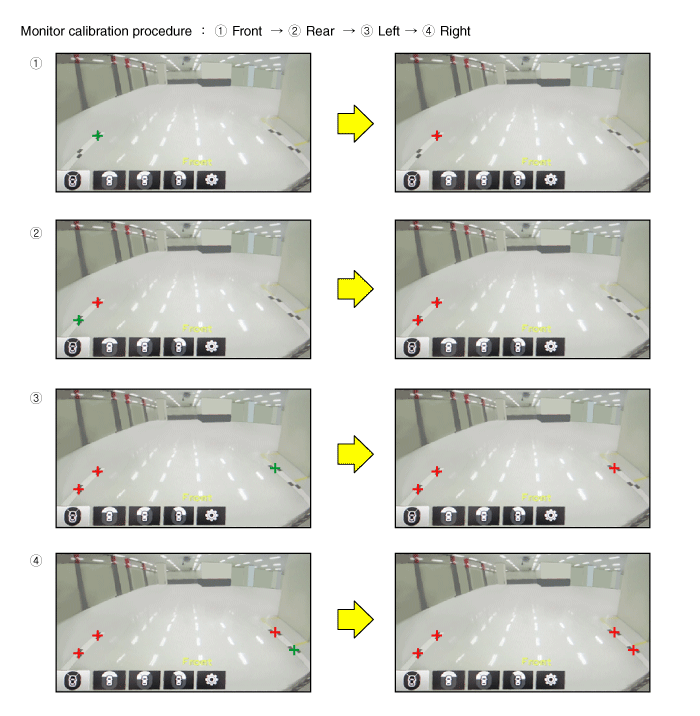

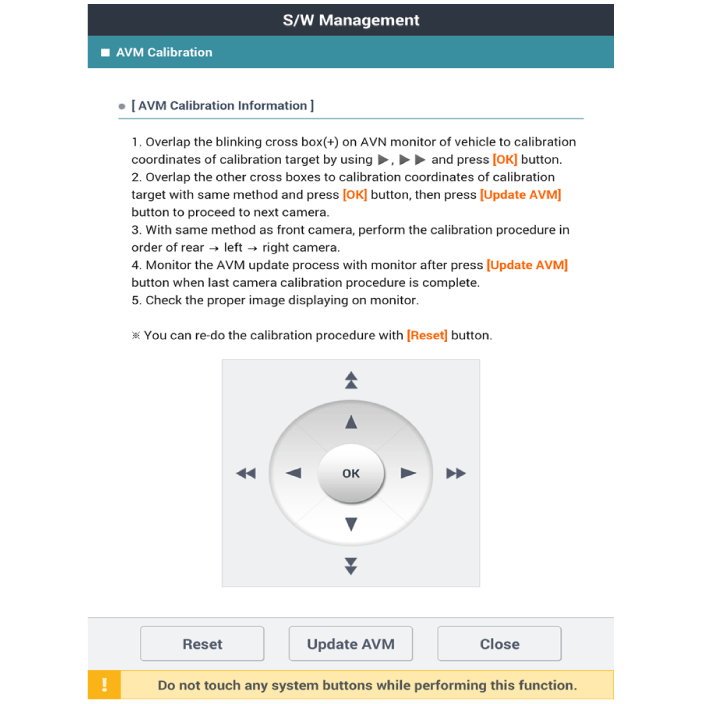

Перед совмещением с точкой калибровки: «+» мигает. зеленого цвета.
•
Когда вы нажимаете [OK] после сопоставления с точкой калибровки : "+" горит красным цветом.
•
После сопоставления 4 точек прямой коррекции нажмите [OK]. кнопку и нажмите кнопку [Обновить AVM], чтобы перейти к следующая калибровка камеры.
•

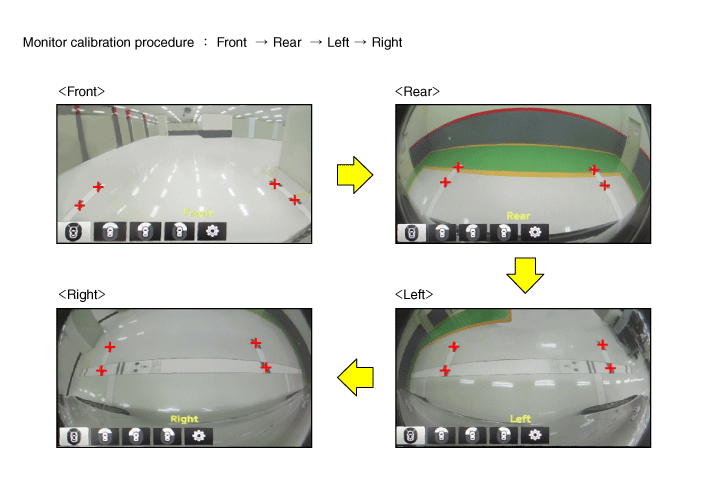

Выполняйте калибровку в порядке: передний -> задний. -> левая -> правая камера.

Hyundai Palisade. Repair procedures

Hyundai Palisade. Repair procedures

8.

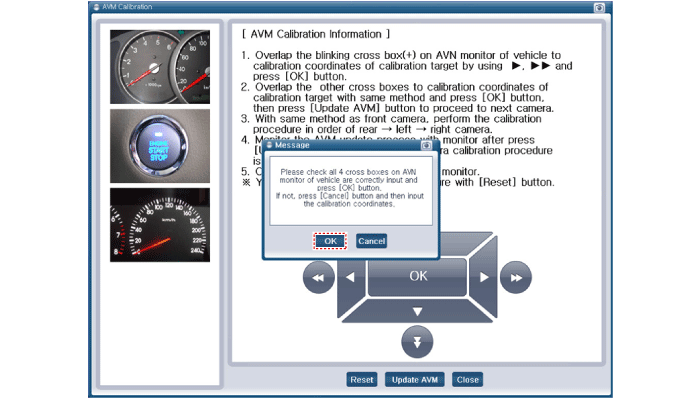

После проверки автомобиля и калибровочной линии на экране монитора AVN чтобы убедиться, что калибровка выполнена правильно, нажмите кнопку [OK]. кнопка.
Если калибровка не была выполнена должным образом, нажмите кнопку [Отмена]. кнопку, чтобы снова сопоставить точки калибровки.

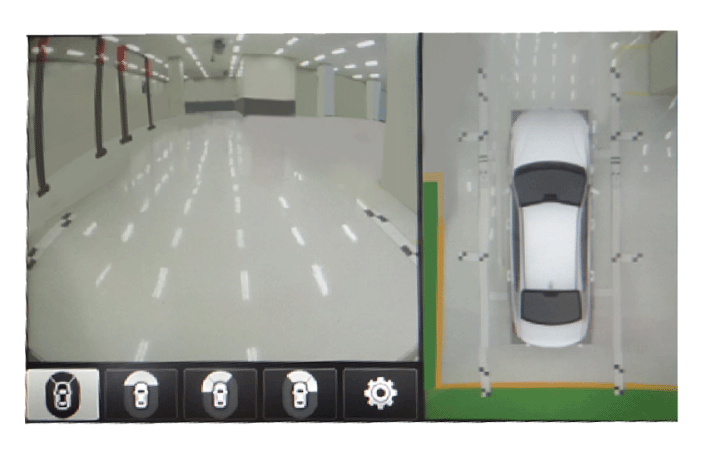

[AVN-монитор]

Hyundai Palisade. Repair procedures

[Экран диагностического инструмента]

Hyundai Palisade. Repair procedures
