Руководство по обслуживанию и ремонту Hyundai Tucson: Внешний усилитель

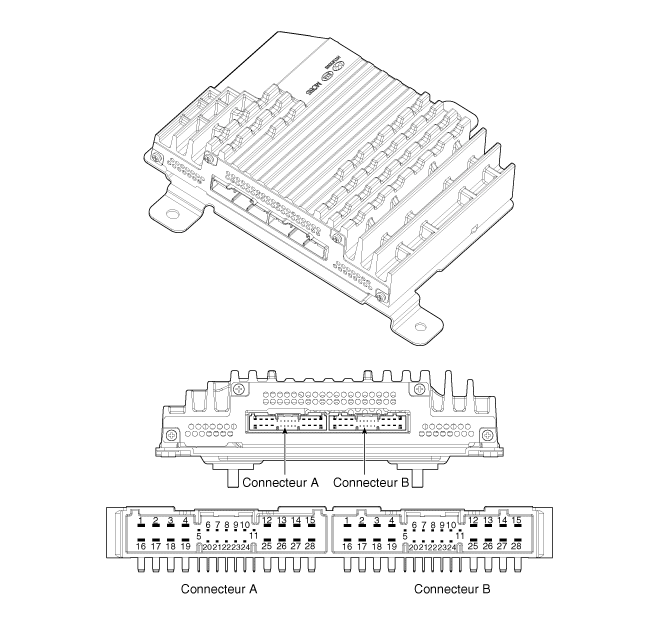

Компоненты и расположение компонентов
| КОМПОНЕНТЫ |
|
НЕТ
|
РАЗЪЕМ А
|
НЕТ
|
РАЗЪЕМ Б
|
|
1
|
БАТТ (+)
|
1
|
Правый твитер (-)
|
|
2
|
БАТТ (+)
|
2
|
Правый твитер (-)
|
|
3
|
БАТТ (+)
|
3
|
Левый высокочастотный динамик (-)
|
|
4
|
БАТТ (+)
|
4
|
Левый высокочастотный динамик (-)
|
|
5
|
-
|
5
|
-
|
|
6
|
Мультимедийная шина CAN (вверху)
|
6
|
-
|
|
7
|
Мультимедиа CAN (внизу)
|
7
|
-
|
|
8
|
ЗВУК
|
8
|
-
|
|
9
|
Голос навигации (+)
|
9
|
-
|
|
10
|
-
|
10
|
-
|
|
11
|
-
|
11
|
-
|
|
12
|
-
|
12
|
Динамик правой задней двери (-)
|
|
13
|
-
|
13
|
Динамик правой задней двери (-)
|
|
14
|
-
|
14
|
Динамик задней левой двери (-)
|
|
15
|
-
|
15
|
Динамик задней левой двери (-)
|
|
16
|
масса
|
16
|
Сабвуфер 1 (-)
|
|
17
|
масса
|
17
|
Сабвуфер 1 (-)
|
|
18
|
масса
|
18
|
Сабвуфер 2 (-)
|
|
19
|
масса
|
19
|
Сабвуфер 2 (-)
|
|
20
|
SPDIF (+)
|
20
|
-
|
|
21
|
SPDIF (+)
|
21
|
-
|
|
22
|
SPDIF Земля (Экран)
|
22
|
-
|
|
23
|
Голос навигации (+)
|
23
|
-
|
|
24
|
-
|
24
|
-
|
|
25
|
-
|
25
|
Динамик левой передней двери (-)
|
|
26
|
-
|
26
|
Динамик левой передней двери (-)
|
|
27
|
Передний центральный динамик (-)
|
27
|
Динамик правой передней двери (-)
|
|
28
|
Передний центральный динамик (-)
|
28
|
Динамик правой передней двери (-)
|
Процедуры ремонта
| ДЕПОЗИТ |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите правую боковую обшивку багажника [D].
(См. Кузов — «Боковая отделка багажника»)
|
| 3. |
Снимите внешний усилитель (B) после отсоединения разъема
(А) и ослабьте фиксирующие гайки.
|
| СРЕДСТВО |
| 1. |
Установите внешний усилитель после подключения разъемов.
|
| 2. |
Установите правую боковую обшивку багажника.
|
| 3. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
