Мультимедийный разъем

Принципиальные диаграммы

Принципиальная электрическая схема

Описание и работа

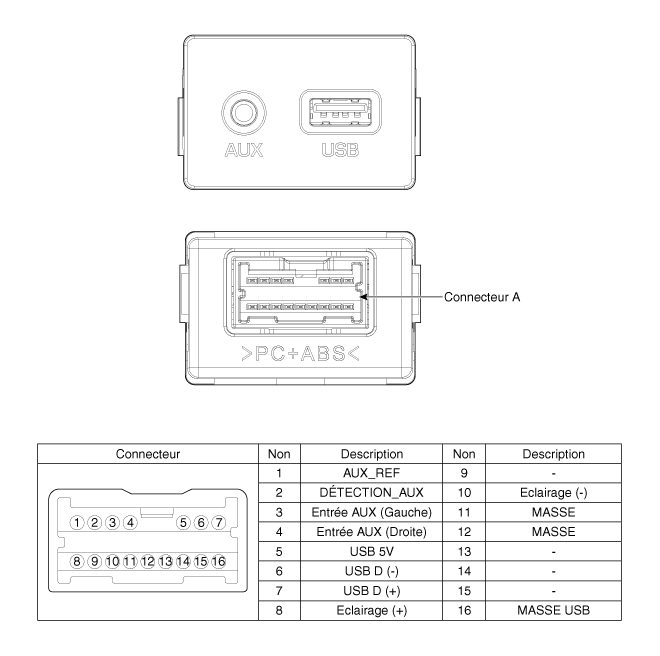

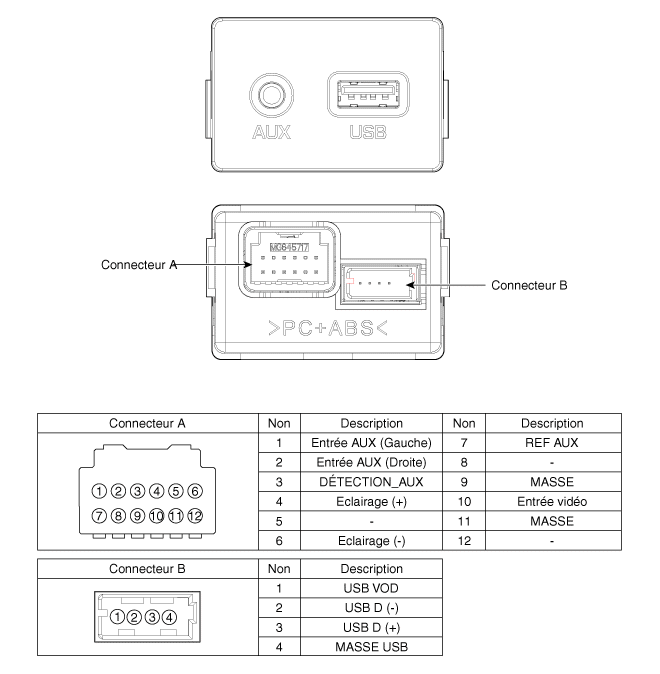

Описание

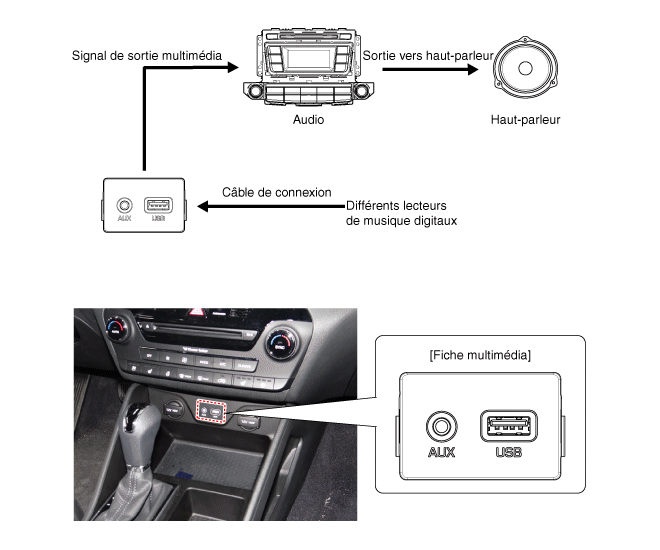

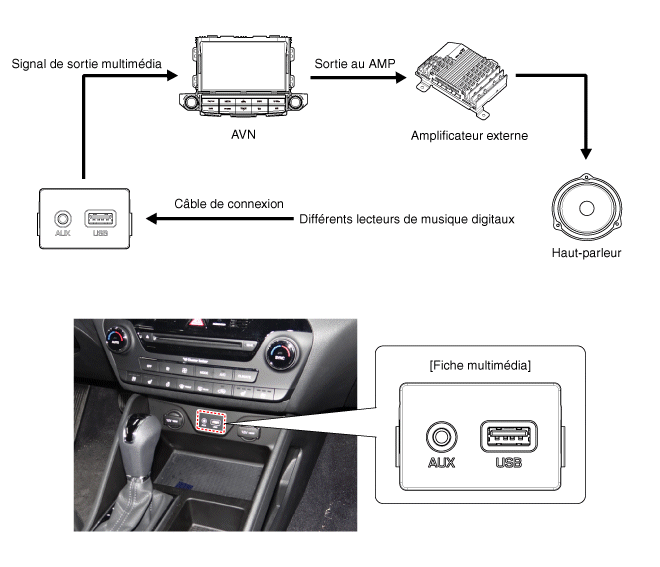

Медиа-разъем на верхней панели консоли предназначен для клиенты, которые любят слушать музыку на портативных внешних плеерах как MP3 и т.д. с аудиосистемой автомобиля при подключении к этому джеку. У клиента есть эта дополнительная опция. Если искажение звука от внешних музыкальных проигрывателей, подключенных к AUX, аудиоблок может быть неисправен, но выходной уровень проигрыватель не соответствует спецификациям AUX.

Процедуры ремонта

ДЕПОЗИТ

1. 1
   Отсоедините отрицательную клемму аккумулятора.
2. 2
   Снимите поддон передней напольной консоли. (См. Группу кузовов — «Консоль пола»)
3. 3
   Снимите заглушку носителя (A) после расцепления фиксирующих зажимов. (Б).



СРЕДСТВО

1. 1
   Подсоедините штекерный разъем мультимедиа.
2. 2
   Установите заглушку носителя.
3. 3
   Установите поддон передней консоли на пол.
