Руководство по обслуживанию автомобиля Hyundai Tucson: Пульт дистанционного управления AVN

Руководство по ремонту автомобилей Hyundai Tucson. / Электрическая система кузова / система АВН / Пульт дистанционного управления AVN

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Переключите управление на левое расстояние (аудио + громкая связь)

2. Переключатель дистанционного управления ЗАКОН
(Круиз-контроль + маршрутный компьютер)

Принципиальные диаграммы

Принципиальная электрическая схема

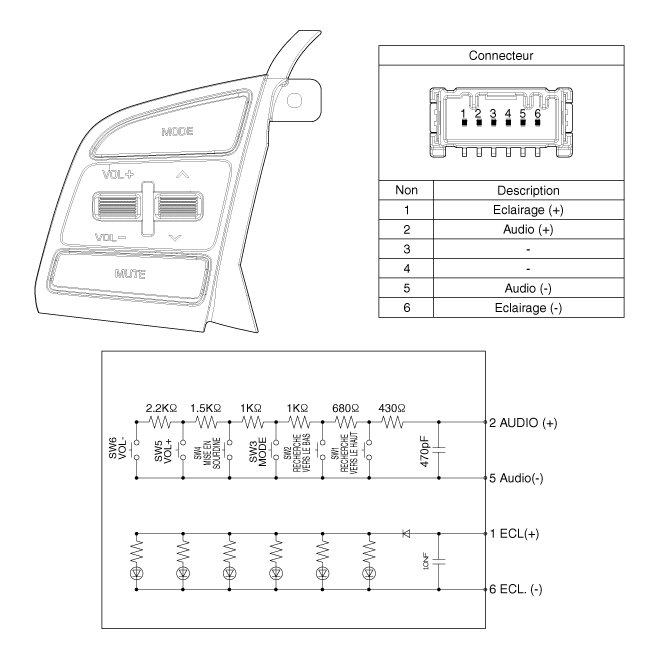

[Аудио]

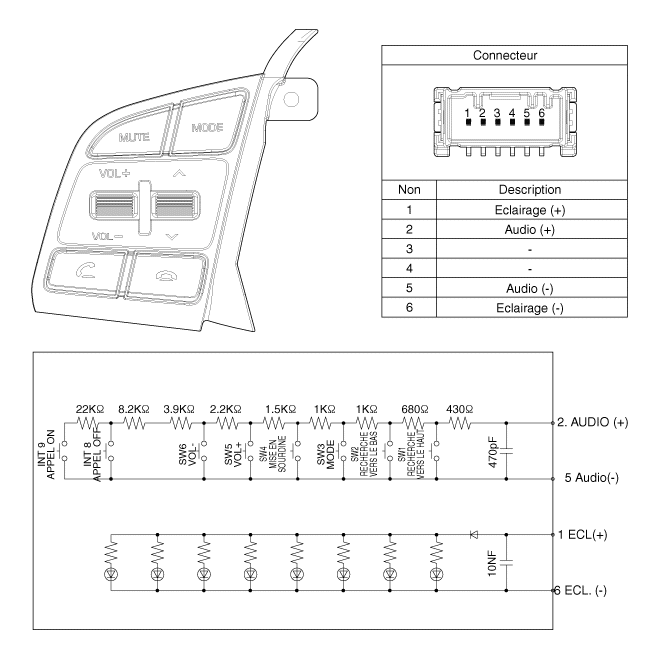

[Аудио + Bluetooth]

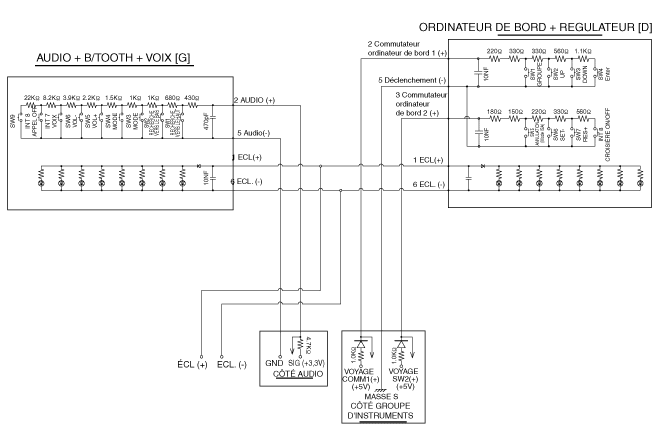

[Аудио/Bluetooth/Голос]

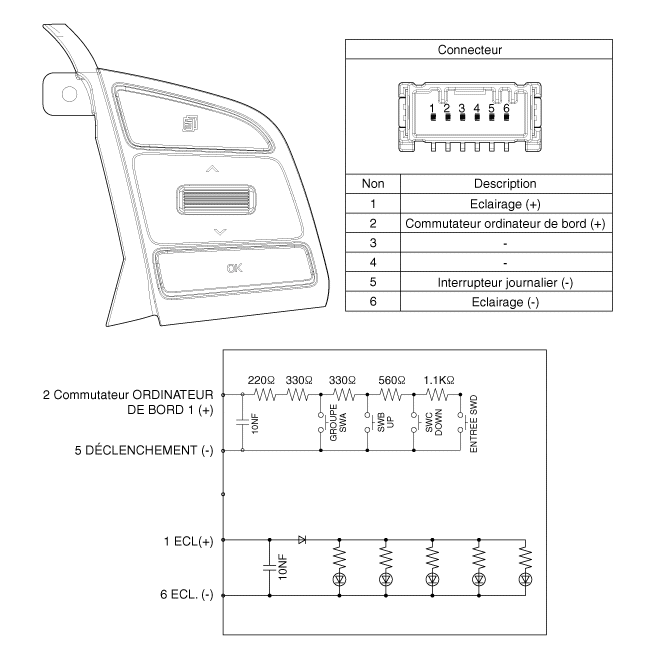

[Бортовой компьютер]

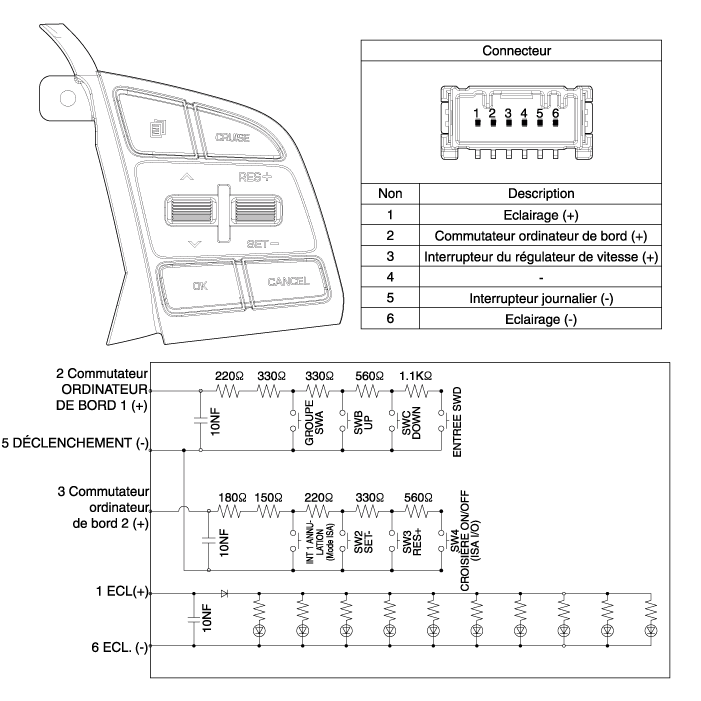

[Бортовой компьютер + круиз-контроль]

Процедуры ремонта

Контроль

Проверьте сопротивление между клеммами в каждом положении переключателя. (Г).

[G: Аудио + громкая связь]

С переключателем	СОЕДИНИТЕЛЬ Толстая голова	Сопротивление (±5%)
Поиск Топ	2,5	430 Ом
ПОИСК ВНИЗ		1,11 кОм
Мода		2,11 кОм
НЕМОЙ		3,11 кОм
Объем (-)		4,61 кОм
Объем (-)		6,81 кОм
ГОЛОС		10,71 кОм
директор		18,91 кОм
КОНЕЦ		40,91 кОм

Проверьте сопротивление между клеммами в каждом положении переключателя. (Д).

[D: Бортовой компьютер + круиз-контроль]

С переключателем	СОЕДИНИТЕЛЬ Толстая голова	Сопротивление (±5%)
ОТМЕНА	3,5	330 Ом
НАБОР/-		550 Ом
РЭС/+		880 Ом
ВКЛ/ВЫКЛ КРУИЗ		1,44 кОм
Группа	2,5	550 Ом
Ежедневный счетчик высокий		880 Ом
Низкий счетчик пройденного пути		1,44 кОм
Войдите		2,54 кОм

ДЕПОЗИТ

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите рулевое колесо в сборе. (См. Система рулевого управления — «Рулевое колесо»)

3.	Снимите винты с крышки на задней части рулевого управления (А).

4.	Отсоедините разъем дистанционного управления на рулевом колесе (А).

5.	Снимите рулевой пульт дистанционного управления (A) после ослабления мнение.

СРЕДСТВО

1.	Установите пульт дистанционного управления на рулевом колесе и крышку после подключил разъем.

2.	Установите рулевое колесо и модуль подушки безопасности водителя.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
