Описание

система АВН

Система AVN улучшает поиск информации и упрощает работу с ней для водителя за счет упрощения работы системы и унификации отображение информации для пользователя, такой как мультимедиа и информация о машине.

Система в основном состоит из клавиатуры для работы с комбинированная функция ЖК-дисплея головного устройства с вызовами рук бесплатный Bluetooth, распознавание голоса и навигация, усилитель музыкальное и мультимедийное устройство, которое подключается к другим устройствам внешний.

1.	Упрощение пользовательского интерфейса: мультимедиа и информация автомобиля отображаются на мониторе.

2.	Сетевые электронные компоненты: эффективная передача информации по CAN-коммуникациям.

Встроенные обновленные технологии:

•	Распознавание голоса: эта функция распознает голосовые команды голоса пользователя для управления системой. Пользователь может отдавать голосовые команды для управления AV-система, Bluetooth-телефон и навигация и подключение ua Cubis колл-центр.

•	Громкая связь Bluetooth: соответствует международным стандартам беспроводная связь и использует технологию Bluetooth принято в мобильных телефонах. После подключения это автоматически связывается с телефоном водителя, когда водитель входит в транспортное средство.

•	Возможность подключения USB/IPod: внешние музыкальные устройства такие как iPod, USB-ключ, плеер подключены и воспроизводятся через динамики автомобиля. айпод не работает с помощью встроенной клавиатуры.

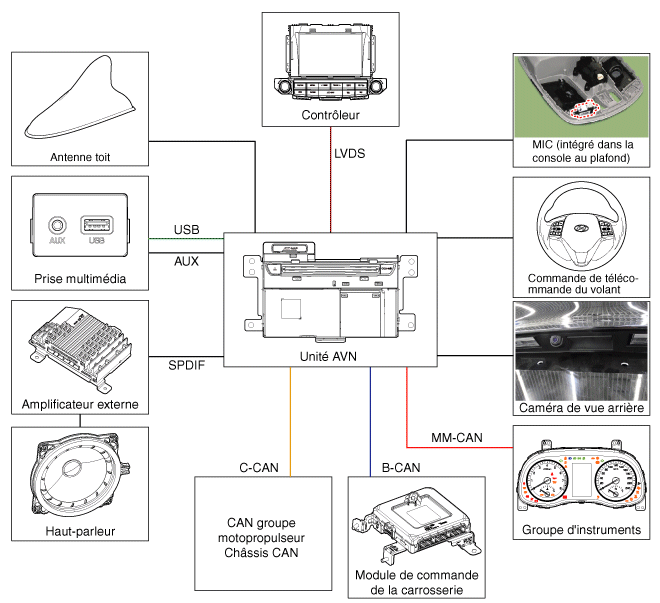

БЛОК-СХЕМА СИСТЕМЫ

•	B-CAN: Сеть зоны контроллера кузова

•	MM-CAN: локальная сеть мультимедийных контроллеров

Ограничения навигационных систем

Состояние сигнала приема GPS

Поскольку частота спутников GPS принимается/передается по прямым линиям, прием может быть предотвращен, если заглушки размещены на или рядом с антенной GPS или при проезде через следующие места.

•

Туннели

•	Конструкции подземной парковки

•	Под железнодорожным полотном

•	Дороги с лесными массивами

•	Места возле высотных зданий

•	Маршруты в каньонах

Отображение положения автомобиля

1.	Если возникают многопроходные ошибки из-за отражений от связанные конструкции или причины, маркер текущей позиции на GPS может отличаться от фактического положения автомобиля.

Положение автомобиля в навигационной системе может отличаться фактического положения, если транспортное средство сталкивается с этой проблемой, управляя на короткое время позволит транспортному средству провести поиск на карте или в информации GPS (несколько минут может может понадобиться в некоторых случаях).

•	При движении по дороге Y с узким углом, текущее положение может отображаться в противоположном направлении.

•	Если транспортное средство загружено на легковое транспортное средство, маркер текущей позиции может застрять на последнем положение перед загрузкой.

•	Езда по извилистой дороге.

•	При движении по горной местности с поворотами резкое или резкое торможение.

•	При въезде на дорогу после пребывания в строении подземная парковка, в здании или с доступом винтовая лестница.

•	Если шины были недавно заменены (особенно после использование запасного колеса или шины без шипов)

•	Если клемма аккумулятора снята.

•	При движении по городу текущее положение может быть отображается на другой стороне или вне дороги.

•	При уменьшении максимального увеличения метка положения текущий может отображаться на другом маршруте.

•	При движении в плотном потоке с большим количеством остановки или перекрестки.

•	При движении по скользкой дороге, например песок, снег и т.

•	При движении с цепями.

•	При использовании шины неправильного размера.

•	Когда давление в 4 шинах разное.

•	Когда сменная шина изношена или повреждена (особенно нешипованная резина после 2-го сезона и т.д.)

•	При движении рядом с высокими зданиями

•	Если установлен багажник на крышу

•	При движении на высокой скорости или после расчета путешествие на большое расстояние.

Директива маршрута

Подходящая директива маршрута может не выполняться из-за условия поиска или место вождения.

•	Направление ехать прямо может быть задано во время движения на прямой дороге.

•	Направление не может быть указано даже после поворота на перекрестке.

•	Есть определенные перекрестки, где направление может быть неправильным. не даваться.

•	Может произойти направление в запретную зону (запретная зона, строящаяся дорога и др.)

•	Направление может быть дано на позицию, отклоняющуюся от пункта назначения если дорога к месту назначения не существует или слишком узка.

•	Если автомобиль съезжает с дороги, может быть задано неправильное направление. ожидаемый (например, если поворот выполняется на перекрестке, когда инструкция должна была идти прямо вперед).

•	Данные карты могут отсутствовать или быть неверными, а направление не дано.

Новый расчет маршрута

После пересчета маршрута может возникнуть следующее явление.

•	При повороте на перекрестке навигационная система издает некорректная информация о текущей позиции.

•	Перерасчет маршрута может занять некоторое время во время вождения высокоскоростной.

•	Индикация разворота в зоне без разворота может быть производить.

•	Может произойти направление в запретную зону (запретная зона, строящаяся дорога и др.)

•	Направление может быть дано на позицию, отклоняющуюся от пункта назначения если дорога к месту назначения не существует или слишком узка.

•	Если автомобиль съезжает с дороги, может быть задано неправильное направление. ожидаемый (например, если поворот выполняется на перекрестке, когда инструкция должна была идти прямо)

Компоненты и расположение компонентов

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ 1. Головное устройство АВН 2. АВН Монитор 3. Внешний усилитель 4. Антенна на крыше 5. Мультимедийная розетка 6. Пульт дистанционного управления...

Головное устройство AVN (аудио-видео навигация)

Компоненты и расположение компонентов КОМПОНЕНТЫ [Головное устройство АВН] ИНФОРМАЦИЯ О ШТЫРНОМ РАЗЪЕМЕ Нет. РАЗЪЕМ А ...
